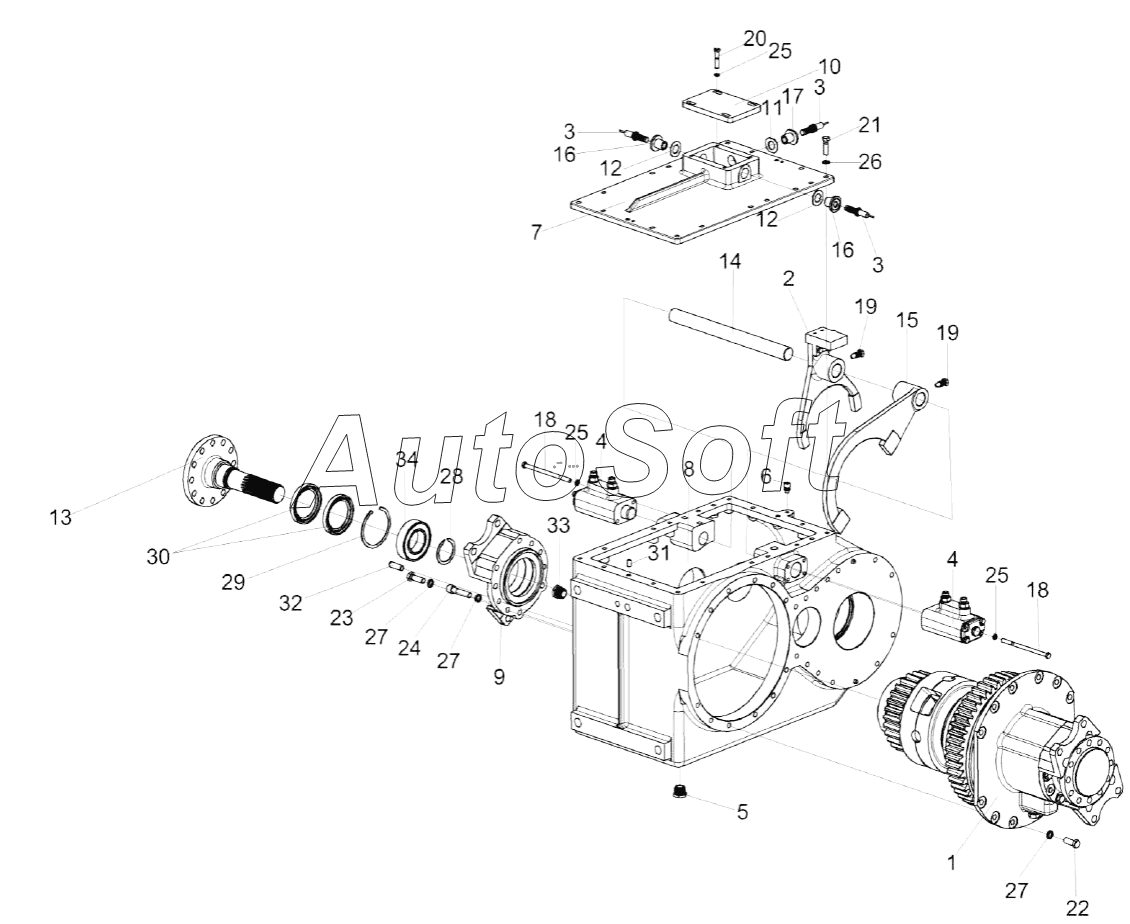

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Коробка передач КВК 0106030 (лист 1)
/104.gif)
26
17
18
18
19
19
20
21
22
23
24
25
25
25
16
16
27
27
27
28
29
30
31
32
33
34
8
1
2
3
3
3
4
4
5
6
7
9
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0106030 | К***0 | Коробка передач | |
| 1 | К***0 | Блок дифференциала | |
| 2 | К***0 | Вилка | |
| 3 | К***0 | Датчик коробки передач | |
| 4 | У***0 | Гидроцилиндр | |
| 5 | У***0 | Пробка | |
| 6 | 3***А | Сапун | |
| 6 | К***2 | Штуцер | |
| 7 | К***5 | Крышка | |
| 8 | К***4 | Корпус | |
| 9 | К***2 | Корпус | |
| 10 | К***3 | Крышка | |
| 11 | К***2 | Кольцо | |
| 12 | К***1 | Кольцо | |
| 13 | К***4 | Ось | |
| 14 | К***2 | Шток | |
| 15 | К***0 | Вилка | |
| 15 | К***6 | Вилка | |
| 16 | K***6 | Пробка | |
| 17 | К***7 | Пробка | |
| 18 | У***4 | Болт | |
| 19 | 3***6 | Болт штока | |
| 20 | Б***6 | Болт М8-6eх30-7796 | |
| 21 | Б***6 | Болт М10-6eх30-7796 | |
| 22 | Б***6 | Болт М12-6eх30-7796 | |
| 23 | Б***6 | Болт М12-6eх35-7796 | |
| 24 | В***8 | Винт М12-6eх50-11738 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | В***0 | Кольцо В50-13940 | |
| 29 | В***1 | Кольцо | |
| 30 | 1***2 | Манжета 1.2-65х90-1-8752 | |
| 31 | Ш***8 | Штифт 8х26-3128 | |
| 32 | Ш***8 | Штифт 12х36-3128 | |
| 33 | П***m | Пробка КГ3/4dm | |
| 34 | 2***E | Подшипник 22210E |
