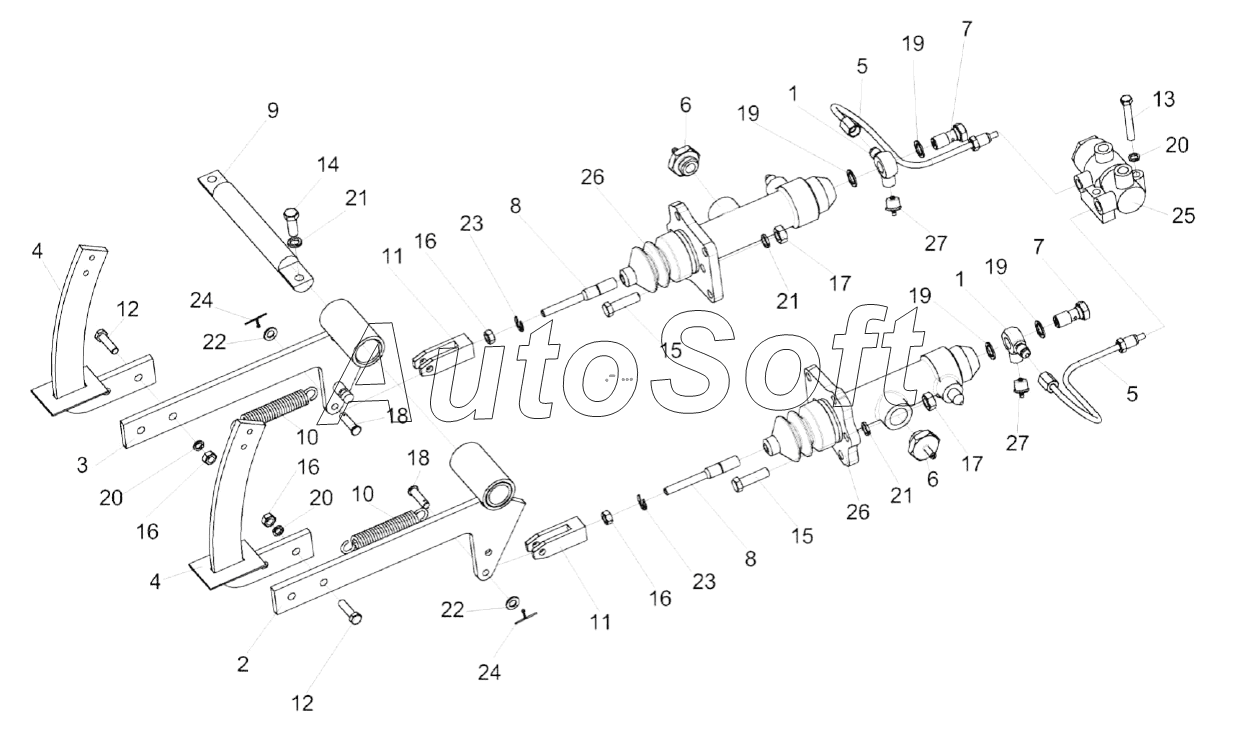

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Площадка управления КВК 0129000А (лист 2)
/132.gif)
14
27
27
26
26
25
24
24
23
23
22
22
21
21
21
20
20
20
19
19
19
19
18
18
17
17
16
16
16
16
15
15
13
12
12
11
11
10
10
9
8
8
7
7
6
6
5
5
4
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0129000А | К***А | Площадка управления | |
| 1 | К***А | Угольник | |
| 2 | К***А | Рычаг | |
| 3 | К***А | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Трубопровод | |
| 6 | К***1 | Штуцер переходной | |
| 7 | К***2 | Болт | |
| 8 | К***3 | Шток | |
| 9 | К***6 | Ось | |
| 10 | У***А | Пружина | |
| 11 | У***6 | Вилка | |
| 12 | Б***6 | Болт М8-6eх30-7796 | |
| 13 | Б***6 | Болт М8-6eх50-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***6 | Болт М10-6eх35-7796 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | О***0 | Ось 6-8 b12Х30-9650 | |
| 19 | 1***8 | Прокладка | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***1 | Шайба C.8.01-11371 | |
| 23 | Ш***8 | Шайба 9.65Г-11648 | |
| 24 | Ш***7 | Шплинт 2x20-397 | |
| 25 | 3***1 | Регулятор давления | |
| 26 | 1***1 | Главный тормозной цилиндр | |
| 27 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
