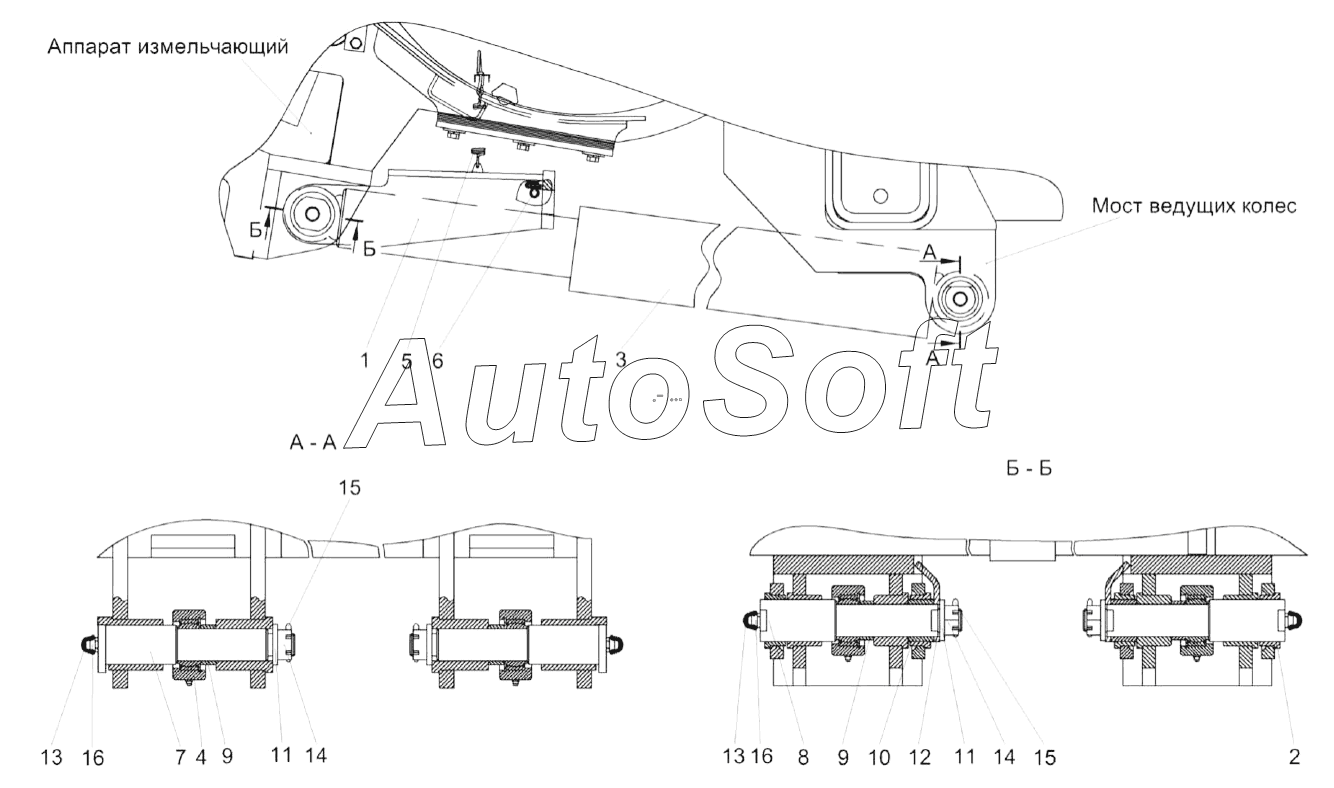

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Механизм вывешивания КВК 0105000
/11.gif)
8
16
16
15
15
14
14
13
13
12
11
11
10
9
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0105000 | К***0 | Механизм вывешивания | |
| 1 | К***0 | Кронштейн | |
| 2 | К***1 | Кронштейн | |
| 3 | К***Б | Гидроцилиндр навески | |
| 4 | К***1 | Гидроцилиндр навески | |
| 5 | У***0 | Пружина | |
| 6 | К***5 | Уплотнитель | |
| 7 | К***1 | Ось | |
| 8 | К***7 | Ось | |
| 9 | К***6 | Втулка | |
| 10 | К***8 | Втулка | |
| 11 | У***5 | Шайба | |
| 12 | К***6 | Фиксатор | |
| 13 | К***А | Колпачок | |
| 14 | Г***5 | Гайка М24х2-6G-5935 | |
| 15 | Ш***7 | Шплинт 4х36-397 | |
| 16 | М***3 | Масленка 1.2-19853 |
