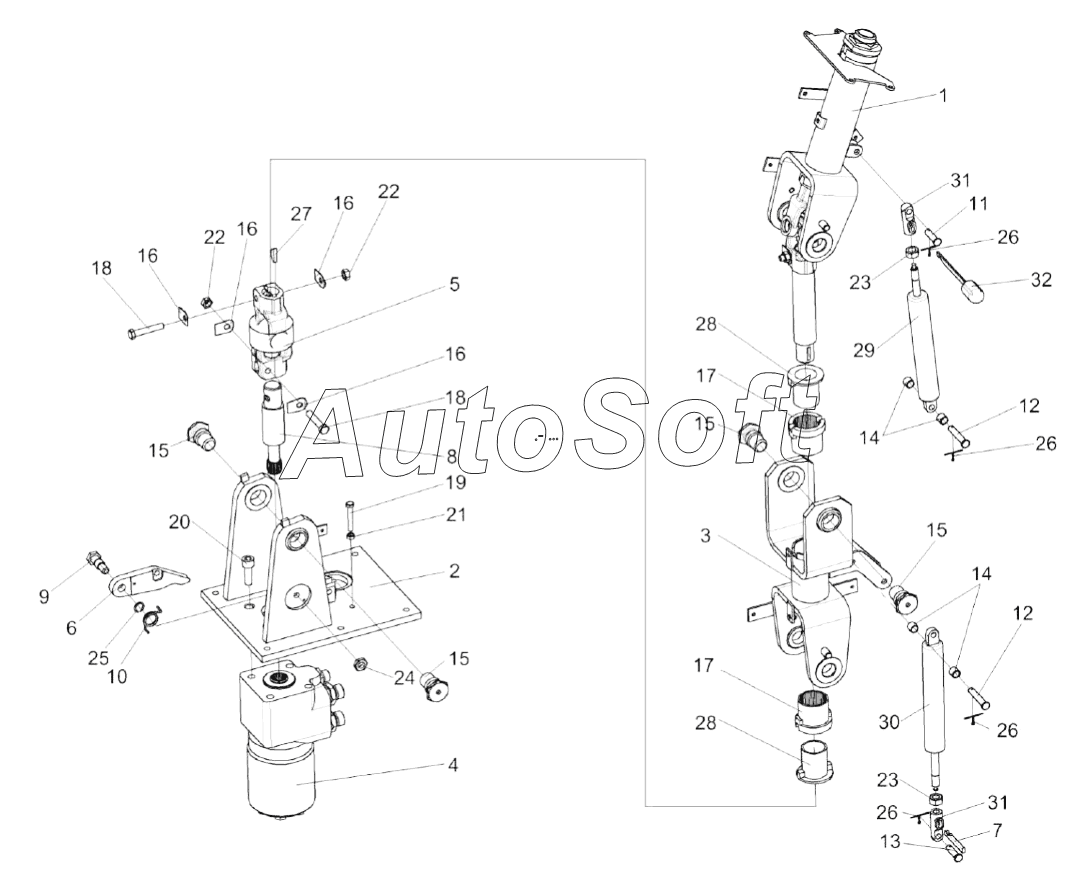

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Привод КВК 0129240
/139.gif)
25
17
17
18
18
19
20
21
22
22
23
23
24
16
16
16
16
26
26
26
26
27
28
28
29
30
31
31
32
15
15
15
15
14
14
13
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0129240 | К***0 | Привод | |
| 1 | К***0 | Привод управления | |
| 2 | К***0 | Основание | |
| 3 | К***0 | Вилка | |
| 4 | К***0 | Насос-дозатор | |
| 5 | 5***0 | Кардан | |
| 6 | К***9 | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | К***1 | Вал | |
| 9 | К***2 | Болт | |
| 10 | К***3 | Пружина | |
| 11 | К***4 | Ось | |
| 12 | К***1 | Ось | |
| 13 | К***2 | Ось | |
| 14 | К***7 | Втулка | |
| 15 | К***1 | Ось | |
| 16 | 5***2 | Шайба | |
| 17 | 7***6 | Втулка | |
| 18 | Б***6 | Болт М8-6eх45-7796 | |
| 19 | Б***8 | Болт М6-6eх40-7798 | |
| 20 | В***8 | Винт М10-6eх25-11738 | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10х1-6G-5915 | |
| 24 | Г***6 | Гайка М10-6G-5916 | |
| 25 | В***0 | Кольцо В12-13940 | |
| 26 | Ш***7 | Шплинт 2х20.019-397 | |
| 27 | Ш***1 | Шпонка 5х9-24071 | |
| 28 | 7***Б | Амортизатор | |
| 29 | B***C | Пружина газовая | |
| 30 | B***U | Пружина газовая | |
| 31 | 1***0 | Наконечник | |
| 32 | 1***3 | Рукоятка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
