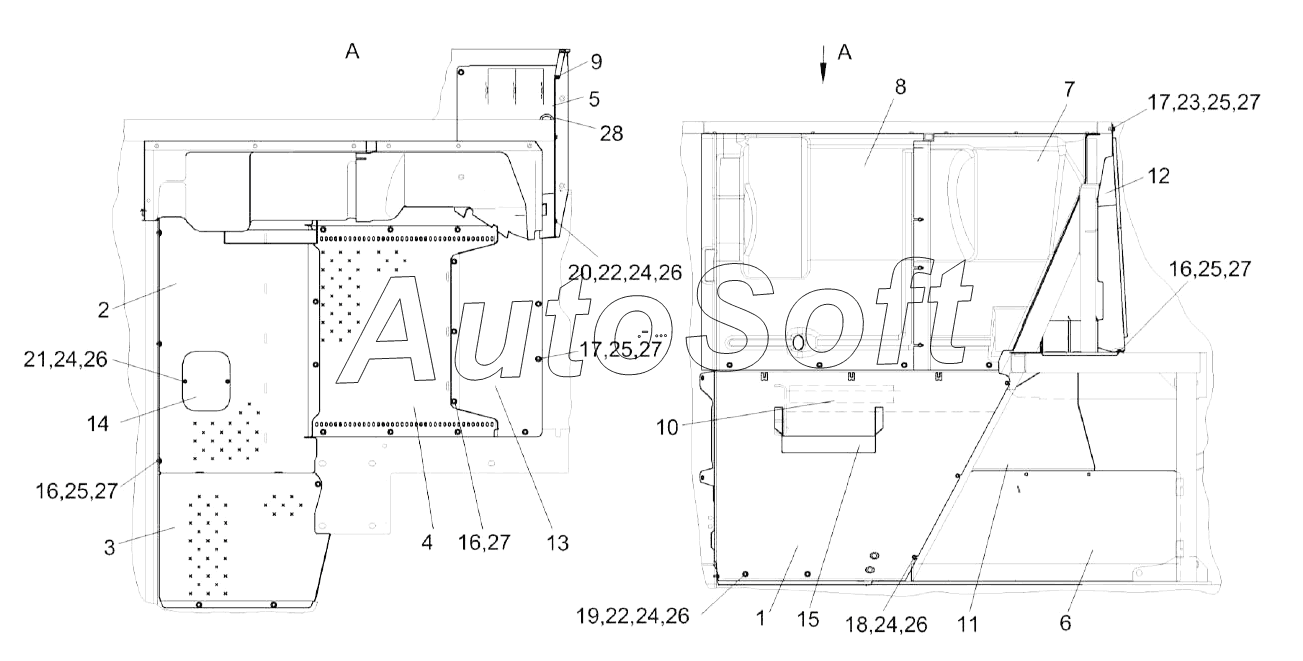

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка настилов и ограждений КВК 0169000
/153.gif)
14
28
27
27
27
27
27
26
26
26
26
25
25
25
25
24
24
24
24
23
22
22
21
20
19
18
17
17
16
16
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0169000 | К***0 | Установка настилов и ограждений | |
| 1 | К***0 | Панель | |
| 2 | К***0 | Настил | |
| 3 | К***А | Крышка | |
| 4 | К***1 | Настил | |
| 5 | К***0 | Щиток | |
| 6 | К***0 | Щит | |
| 7 | К***1 | Щит | |
| 8 | К***2 | Щит | |
| 9 | К***4 | Уплотнение | |
| 10 | К***6 | Прокладка | |
| 11 | К***5 | Щиток | |
| 12 | К***8 | Стенка | |
| 13 | К***2 | Люк | |
| 14 | К***7 | Крышка | |
| 15 | К***1 | Кронштейн | |
| 16 | Б***6 | Болт М8-6eх16-7796 | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | Б***8 | Болт М6-6eх12-7798 | |
| 19 | Б***8 | Болт М6-6eх20-7798 | |
| 20 | Б***2 | Болт М6-6eх20-7802 | |
| 21 | В***3 | Винт B.М6-6eх12-17473 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***8 | Шайба C 6.01-6958 | |
| 27 | Ш***8 | Шайба C 8.01-6958 | |
| 28 | 5***2 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
