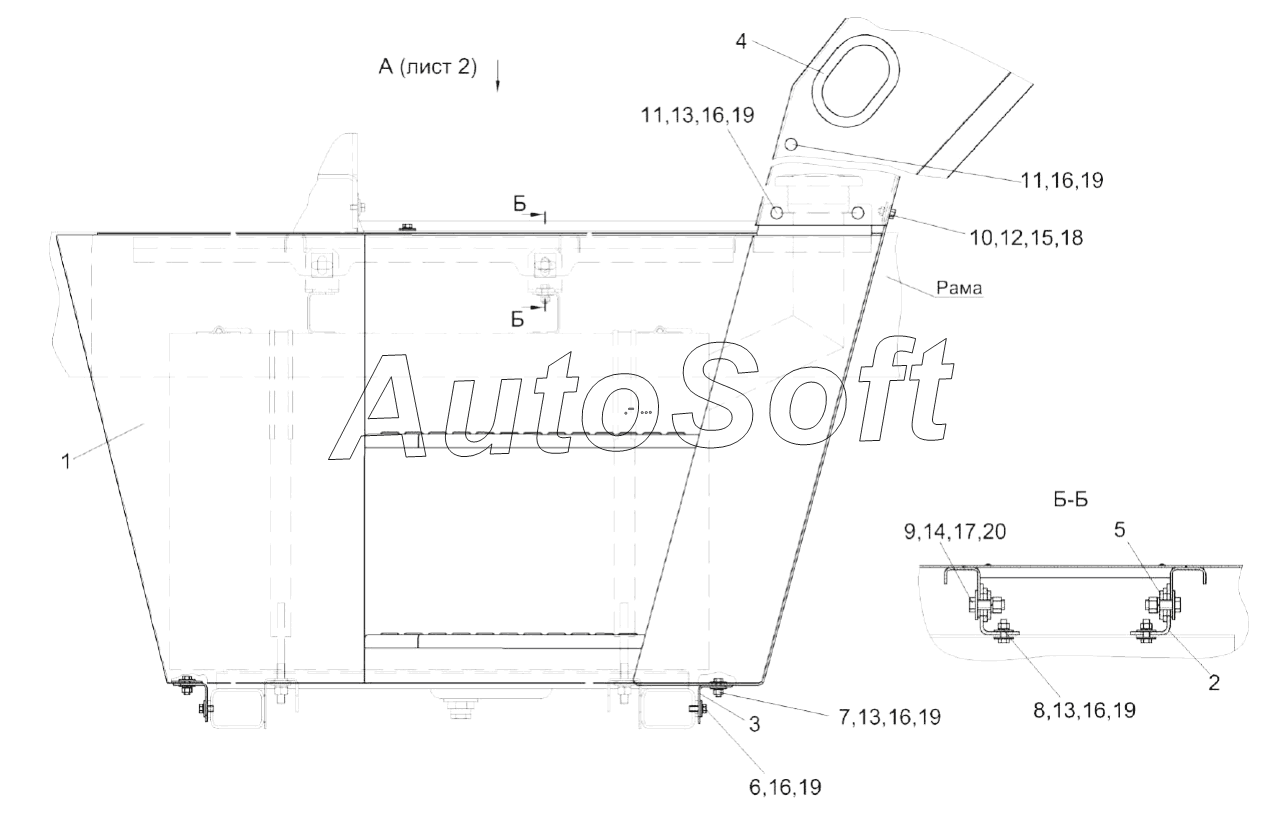

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка трапа и ограждений КВК 0175000 (лист 1)
/155.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
14
15
16
16
16
16
16
17
18
19
19
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0175000 | К***0 | Установка трапа и ограждений | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Уголок | |
| 3 | К***6 | Уголок | |
| 4 | П***1 | Накладка | |
| 5 | У***5 | Уплотнение | |
| 6 | Б***6 | Болт М8-6eх16-7796 | |
| 7 | Б***6 | Болт М8-6eх20-7796 | |
| 8 | Б***6 | Болт М8-6eх25-7796 | |
| 9 | Б***6 | Болт М12-6eх35-7796 | |
| 10 | Б***6 | Болт М6-6eх16-7796 | |
| 11 | Б***2 | Болт М8-6eх25-7802 | |
| 12 | Г***5 | Гайка М6-6G-5915 | |
| 13 | Г***5 | Гайка М8-6G-5915 | |
| 14 | Г***5 | Гайка М12-6G-5915 | |
| 15 | Ш***2 | Шайба 6.65Г-6402 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 18 | Ш***8 | Шайба С6.01-6958 | |
| 19 | Ш***8 | Шайба С8.01-6958 | |
| 20 | Ш***8 | Шайба С12.01-6958 |
