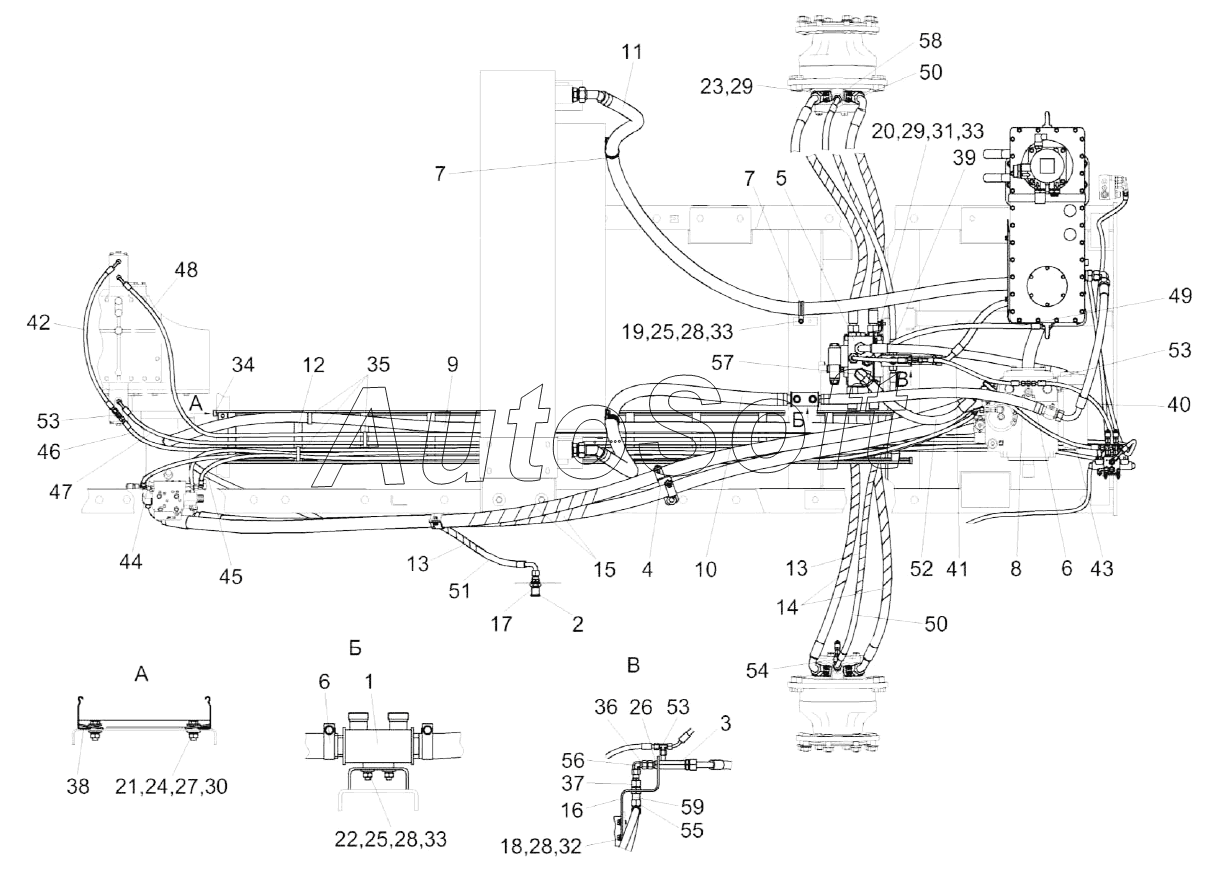

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Гидросистема привода ходовой части КВК 0601000Б (вид сверху)
/158.gif)
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
28
29
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
53
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0601000Б | К***Б | Гидросистема привода ходовой части | |
| КВК0601660 | К***0 | Установка клапана дренажного | |
| 1 | К***0 | Коллектор | |
| 2 | К***0 | Полумуфта внутренняя | |
| 3 | К***0 | Клапан дренажный | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Установка гидроблока подключения управляемого моста | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***8 | Хомут | |
| 8 | Р***5 | Рукав всасывающий | |
| 9 | Р***1 | Рукав | |
| 10 | Р***8 | Рукав | |
| 11 | Р***7 | Рукав | |
| 12 | К***8 | Лоток лестничный | |
| 13 | О***1 | Оплетка | |
| 14 | О***0 | Оплетка | |
| 15 | О***8 | Оплетка | |
| 16 | К***3 | Кронштейн | |
| 17 | П***5 | Гайка специальная | |
| 18 | Б***6 | Болт | |
| 19 | Б***6 | Болт М8-6eх25-7796 | |
| 20 | Б***6 | Болт М10-6eх20-7796 | |
| 21 | Б***8 | Болт М6-6eх20-7798 | |
| 22 | Б***2 | Болт М8-6eх20-7802 | |
| 23 | В***8 | Винт | |
| 24 | Г***5 | Гайка М6-6G-5915 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 27 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***8 | Шайба C 6.01-6958 | |
| 31 | Ш***8 | Шайба C 10.01-6958 | |
| 32 | Ш***1 | Шайба C.8.01-11371 | |
| 33 | Ш***1 | Шайба C.10.01-11371 | |
| 34 | L***0 | Заглушка торцевая | |
| 35 | 2***2 | Лента стяжная | |
| 36 | G***F | Переходник | |
| 37 | R***F | Переходник | |
| 38 | L***0 | Прижим кабельного лотка | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***5 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***5 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | Р***5 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***5 | Рукав высокого давления | |
| 53 | E***F | Тройник | |
| 54 | E***F | Тройник | |
| 55 | E***F | Тройник | |
| 56 | E***F | Угольник | |
| 57 | E***F | Угольник | |
| 58 | G***F | Штуцер | |
| 59 | S***F | Штуцер |
