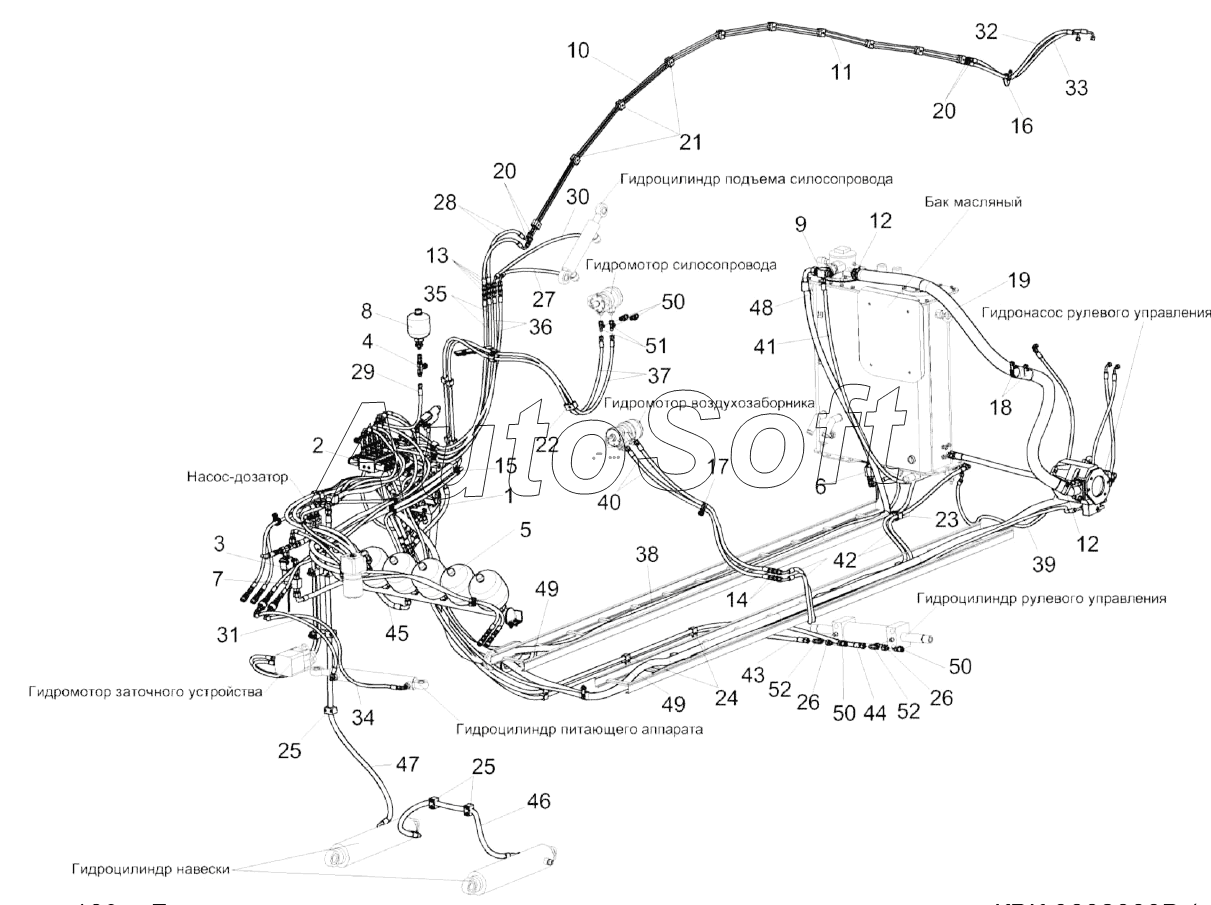

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Гидросистема рулевого управления и силовых гидроцилиндров КВК 0602000В (лист 1)
/169.gif)
40
27
28
29
30
31
32
33
34
35
36
37
38
39
26
26
41
42
43
44
45
46
47
48
49
49
50
50
50
51
52
52
13
1
2
3
4
5
6
7
8
9
10
11
12
12
14
15
16
17
18
19
20
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0602000В | К***В | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***Б | Гидроблок навески | |
| 2 | К***В | Гидроблок пятисекционный | |
| 3 | К***Б | Клапан блока пневмогидроаккумуляторов | |
| 4 | К***А | Дроссель регулируемый | |
| 5 | К***Б | Блок пневмогидроаккумуляторов | |
| 6 | К***А | Кран | |
| 7 | К***0 | Кран | |
| 8 | К***0 | Пневмогидроаккумулятор | |
| 9 | К***А | Крестовина | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | А***0 | Хомут стяжной | |
| 13 | Г***1 | Штуцер | |
| 14 | Г***2 | Штуцер | |
| 15 | К***0 | Хомут | |
| 16 | К***3 | Хомут | |
| 17 | К***4 | Хомут | |
| 18 | К***9 | Хомут | |
| 19 | Р***9 | Рукав | |
| 20 | Г***4 | Штуцер | |
| 21 | З***H | Зажим | |
| 22 | З***H | Зажим | |
| 23 | З***H | Зажим | |
| 24 | З***H | Зажим | |
| 25 | З***H | Зажим | |
| 26 | R***F | Переходник | |
| 27 | Р***0 | Рукав высокого давления | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | Р***0 | Рукав высокого давления | |
| 32 | Р***0 | Рукав высокого давления | |
| 33 | Р***0 | Рукав высокого давления | |
| 34 | Р***0 | Рукав высокого давления | |
| 35 | Р***0 | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 51 | E***4 | Тройник EL08LOMDCF М14 | |
| 52 | T***8 | Тройник T12LCFX М18 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
