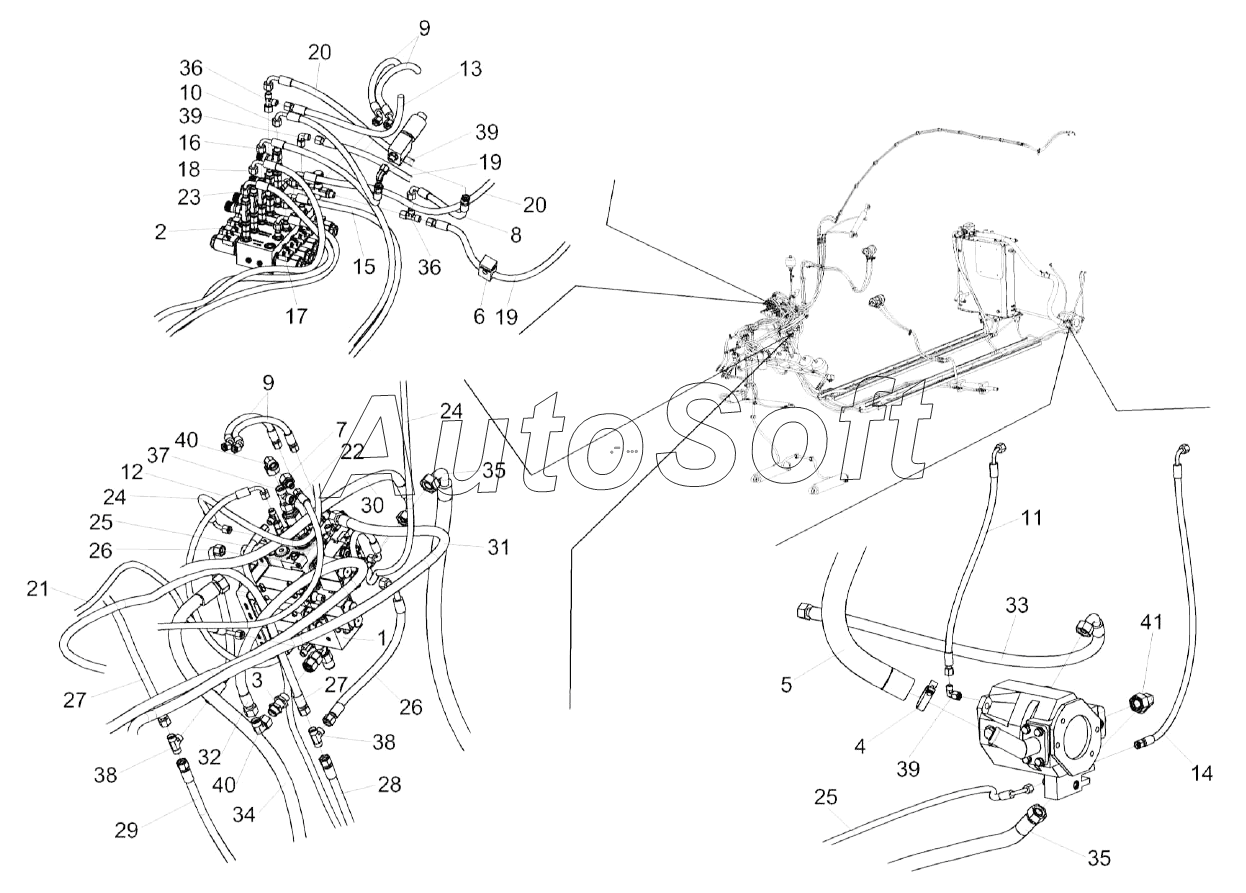

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Гидросистема рулевого управления и силовых гидроцилиндров КВК 0602000В (лист 4)
/172.gif)
32
22
23
24
24
25
25
26
26
27
27
28
29
30
31
21
33
34
35
35
36
36
37
38
38
39
39
39
40
40
41
11
1
2
3
4
5
6
7
8
9
9
10
12
13
14
15
16
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0602000В | К***В | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***Б | Гидроблок навески | |
| 2 | К***В | Гидроблок пятисекционный | |
| 3 | Г***4 | Штуцер | |
| 4 | А***0 | Хомут стяжной | |
| 5 | Р***9 | Рукав | |
| 6 | З***H | Зажим | |
| 7 | R***F | Переходник | |
| 8 | Р***0 | Рукав высокого давления | |
| 9 | Р***5 | Рукав высокого давления | |
| 10 | Р***0 | Рукав высокого давления | |
| 11 | Р***0 | Рукав высокого давления | |
| 12 | Р***0 | Рукав высокого давления | |
| 13 | Р***0 | Рукав высокого давления | |
| 14 | Р***0 | Рукав высокого давления | |
| 15 | Р***0 | Рукав высокого давления | |
| 16 | Р***0 | Рукав высокого давления | |
| 17 | Р***0 | Рукав высокого давления | |
| 18 | Р***0 | Рукав высокого давления | |
| 19 | Р***0 | Рукав высокого давления | |
| 20 | Р***0 | Рукав высокого давления | |
| 21 | Р***0 | Рукав высокого давления | |
| 22 | Р***0 | Рукав высокого давления | |
| 23 | Р***0 | Рукав высокого давления | |
| 24 | Р***0 | Рукав высокого давления | |
| 25 | Р***0 | Рукав высокого давления | |
| 26 | Р***0 | Рукав высокого давления | |
| 27 | Р***5 | Рукав высокого давления | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | Р***5 | Рукав высокого давления | |
| 32 | Р***5 | Рукав высокого давления | |
| 33 | Р***0 | Рукав высокого давления | |
| 34 | Р***0 | Рукав высокого давления | |
| 35 | Р***0 | Рукав высокого давления | |
| 36 | E***4 | Тройник EL08LOMDCF М14 | |
| 37 | E***2 | Тройник EL15LOMDCF М22 | |
| 38 | T***8 | Тройник T12LCFX М18 | |
| 39 | E***4 | Угольник EW08LOMDCF М14 | |
| 40 | E***2 | Угольник EW15LOMDCF М22 | |
| 41 | E***F | Угольник EW22LOMDCF |
