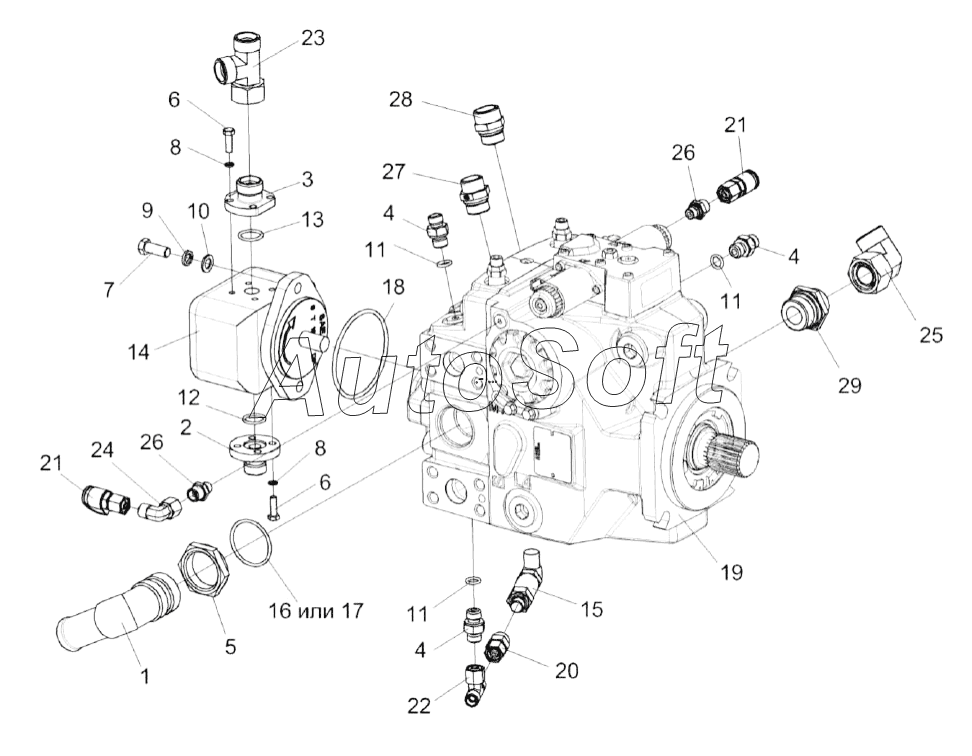

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Гидронасос привода питающего аппарата КВК 0604120
/199.gif)
15
29
28
27
26
26
25
24
23
22
21
21
20
19
18
17
16
14
13
12
11
11
11
10
9
8
8
7
6
6
5
4
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0604120 | К***0 | Гидронасос привода питающего аппарата | |
| 1 | К***0 | Угольник ввертный | |
| 2 | К***2 | Фланец | |
| 3 | К***7 | Фланец | |
| 4 | К***4 | Штуцер | |
| 5 | У***1 | Контргайка | |
| 6 | Б***8 | Болт М6-6eх20-7798 | |
| 7 | Б***6 | Болт М10-6eх25-7796 | |
| 8 | Ш***2 | Шайба 6.65Г-6402 | |
| 9 | Ш***2 | Шайба 10.65Г-6402 | |
| 10 | Ш***0 | Шайба | |
| 11 | 0***3 | Кольцо 011-015-25-2-2-18829/9833 | |
| 12 | 0***3 | Кольцо | |
| 13 | 0***3 | Кольцо | |
| 14 | S***N | Гидронасос | |
| 15 | 0***7 | Датчик давления | |
| 16 | O***3 | Кольцо уплотнительное | |
| 17 | I***2 | Кольцо уплотнительное | |
| 18 | O***D | Кольцо уплотнительное | |
| 19 | H***N | Насос аксиально-поршневой | |
| 20 | M***F | Переходник | |
| 21 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 22 | E***F | Тройник | |
| 23 | E***F | Тройник | |
| 24 | E***F | Угольник | |
| 25 | E***F | Угольник EW22LOMDCF | |
| 26 | G***F | Штуцер | |
| 27 | G***F | Штуцер | |
| 28 | G***F | Штуцер | |
| 29 | G***F | Штуцер |
