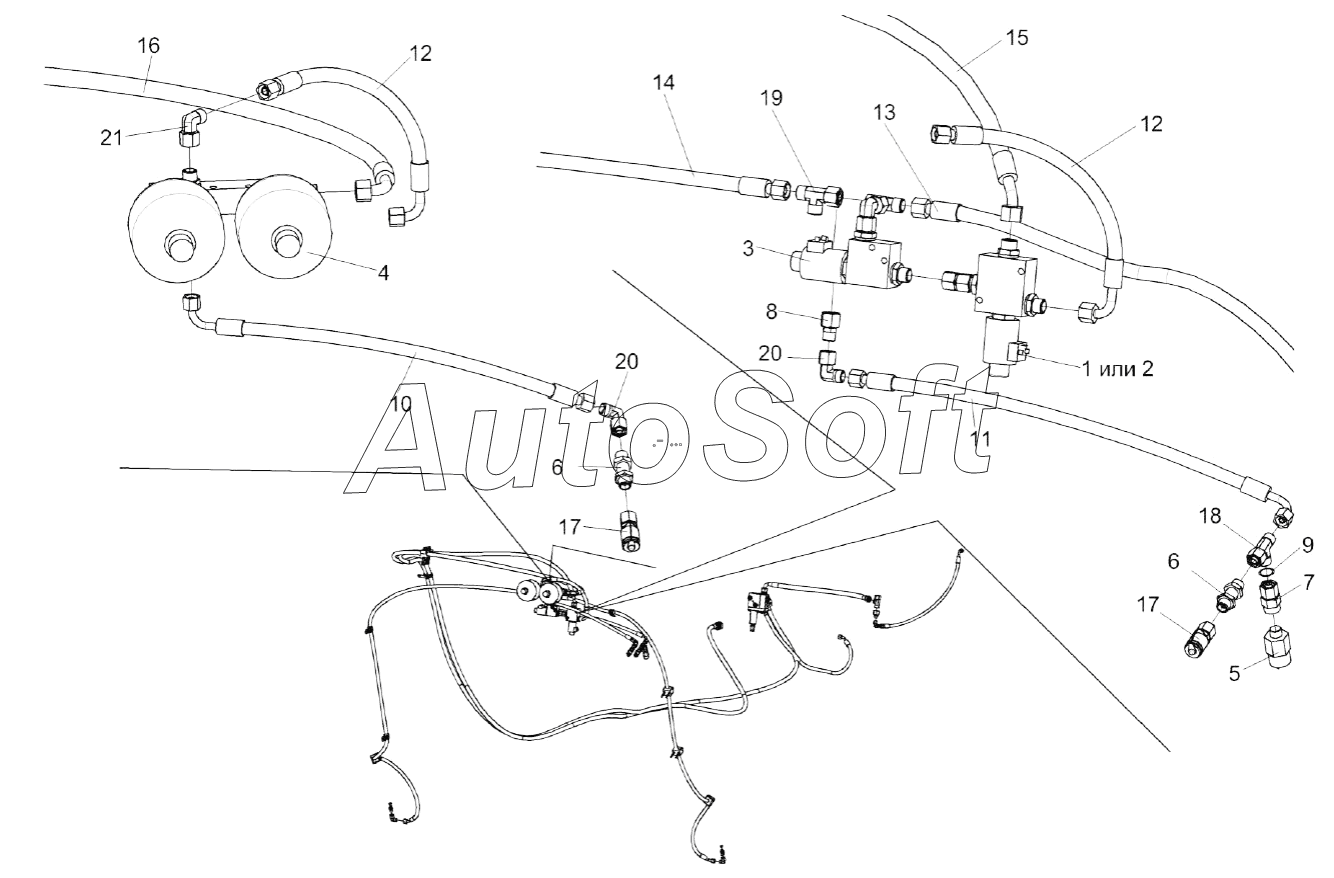

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Гидросистема привода стояночного тормоза КВК 0606000Б (лист 2)
/203.gif)
11
21
20
20
19
18
17
17
16
15
14
13
12
12
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0606000Б | К***Б | Гидросистема привода стояночного тормоза | |
| 1 | К***Б | Клапан электроуправляемый | |
| 2 | К***А | Клапан электроуправляемый | |
| 3 | К***А | Клапан электроуправляемый | |
| 4 | К***А | Блок пневмогидроаккумуляторов | |
| 5 | К***0 | Реле давления | |
| 6 | Г***1 | Штуцер | |
| 7 | M***F | Переходник | |
| 8 | R***F | Переходник | |
| 9 | 1***8 | Прокладка | |
| 10 | Р***0 | Рукав высокого давления | |
| 11 | Р***0 | "Рукав высокого давления | |
| 12 | Р***0 | "Рукав высокого давления | |
| 13 | Р***5 | Рукав высокого давления | |
| 14 | Р***5 | Рукав высокого давления | |
| 15 | Р***5 | Рукав высокого давления | |
| 16 | Р***0 | Рукав высокого давления | |
| 17 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 18 | E***F | Тройник | |
| 19 | E***F | Тройник | |
| 20 | E***F | Угольник | |
| 21 | E***F | Угольник |
