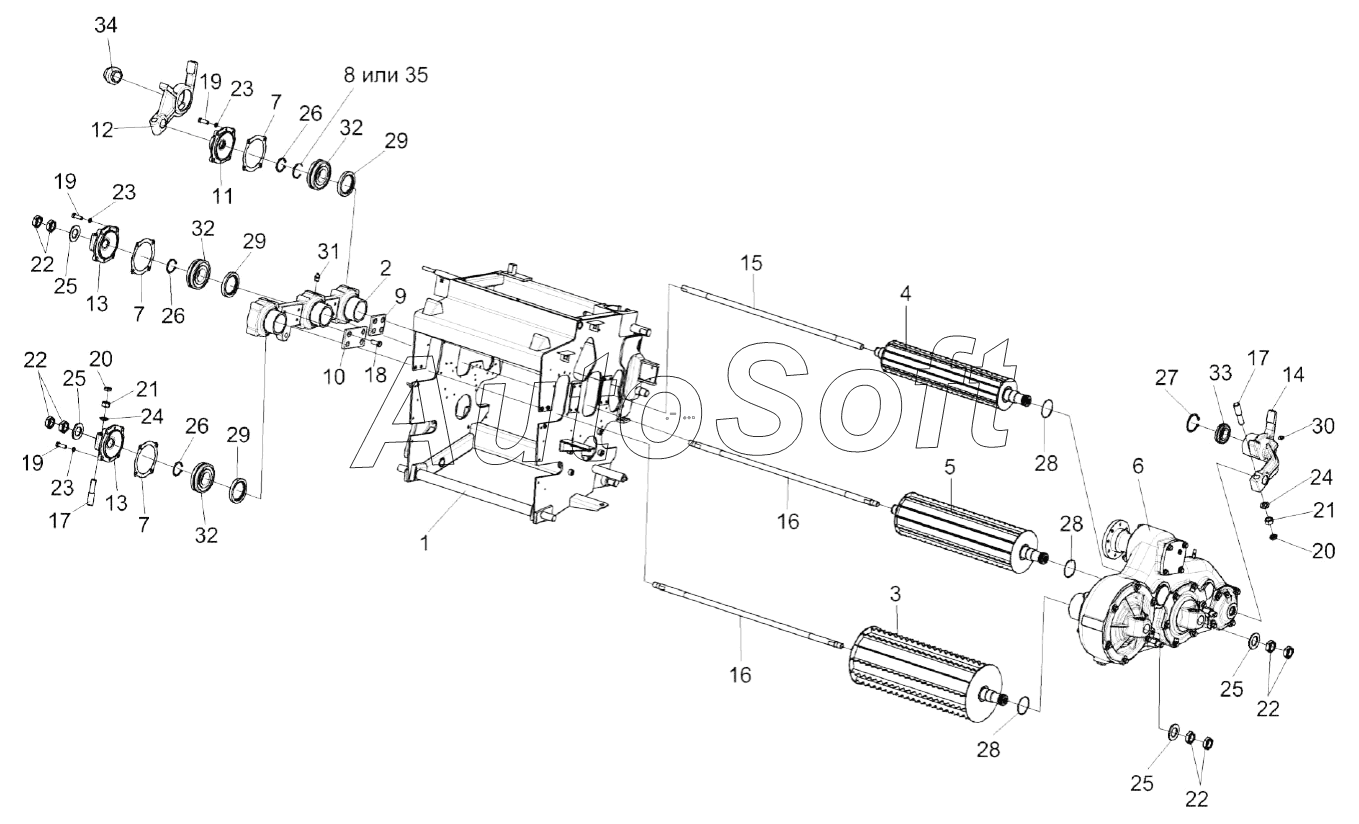

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка вальцев верхних
/20.gif)
27
18
19
19
19
20
20
21
21
22
22
22
22
23
23
23
24
24
25
25
25
25
26
26
26
17
17
28
28
28
29
29
29
30
31
32
32
32
33
34
35
9
1
2
3
4
5
6
7
7
7
8
10
11
12
13
13
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0111300 | К***0 | Рычаг | |
| КВК0111560 | К***0 | Рычаг | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Корпус | |
| 3 | К***0 | Валец верхний передний | |
| 4 | К***0 | Валец верхний задний | |
| 5 | К***0 | Валец средний верхний | |
| 6 | К***0 | Редуктор верхних вальцев | |
| 7 | К***5 | Прокладка | |
| 8 | К***8 | Лента | |
| 9 | К***1 | Накладка | |
| 10 | К***1 | Накладка | |
| 11 | К***9 | Крышка | |
| 12 | К***4 | Рычаг | |
| 13 | К***3 | Крышка | |
| 13 | К***1 | Крышка | |
| 14 | К***1 | Рычаг | |
| 15 | К***2 | Торсион | |
| 16 | К***3 | Торсион | |
| 17 | К***1 | Штифт | |
| 18 | Б***6 | Болт М8-6eх20-7796 | |
| 19 | Б***6 | Болт М10-6eх30-7796 | |
| 20 | Г***6 | Гайка М16-6G-2526 | |
| 21 | Г***5 | Гайка М16-6G-5915 | |
| 22 | Г***4 | Гайка М27х2-6G-2524 | |
| 23 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 24 | Ш***1 | Шайба C.16.01-11371 | |
| 25 | Ш***1 | Шайба | |
| 26 | В***2 | Кольцо | |
| 27 | В***3 | Кольцо В55-13943 | |
| 28 | 0***3 | Кольцо 058-062-25-2-2-18829/9833 | |
| 29 | 2***2 | Манжета 2.2-60х85-1-8752 | |
| 30 | М***3 | Масленка 1.1-19853 | |
| 31 | М***3 | Масленка 1.2-19853 | |
| 32 | 2***E | Подшипник 21309E | |
| 33 | Е***5 | Подшипник ЕШС35-3635 | |
| 34 | Y***F | Подшипник YEL 208-2F | |
| 35 | С***8 | Кольцо СП-40-29-5-6308 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
