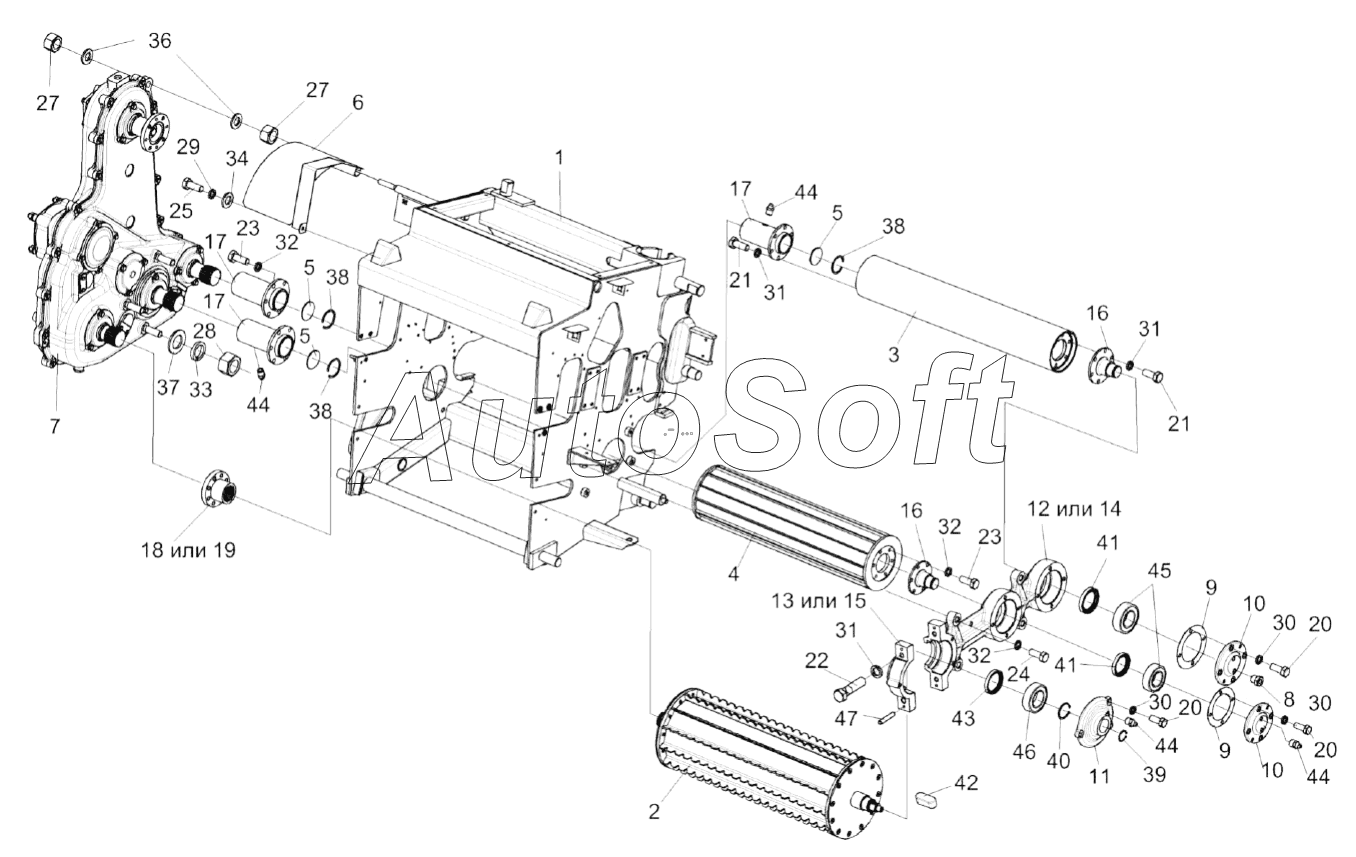

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка вальцев нижних
/23.gif)
1
2
3
4
5
5
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
17
17
17
18
19
20
20
20
21
21
22
23
23
24
25
26
27
27
28
29
30
30
30
31
31
31
32
32
32
33
34
35
36
37
38
38
38
39
40
41
41
42
43
44
44
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0111040 | К***0 | Валец гладкий | |
| КВК0111180 | К***0 | Цапфа | |
| КВК0111210 | К***0 | Опора | |
| КВК0111330 | К***0 | Крышка | |
| КВК0111340 | К***0 | Крышка | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Валец детекторный | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Валец нижний средний | |
| 5 | К***0 | Заглушка | |
| 6 | К***0 | Щиток | |
| 7 | К***0 | Редуктор | |
| 8 | К***0 | Клапан предохранительный | |
| 9 | К***4 | Прокладка | |
| 10 | К***6 | Крышка | |
| 11 | К***7 | Крышка | |
| 12 | К***1 | Корпус | |
| 13 | К***2 | Корпус | |
| 14 | К***2 | Корпус | |
| 15 | К***4 | Корпус | |
| 16 | К***1 | Цапфа | |
| 17 | К***6 | Цапфа | |
| 18 | К***5 | Фланец балки оси | |
| 19 | К***1 | Фланец | |
| 20 | Б***6 | Болт М8-6eх20-7796 | |
| 21 | Б***6 | Болт М10-6eх25-7796 | |
| 22 | Б***6 | Болт М10-6eх40-7796 | |
| 23 | Б***6 | Болт М12-6eх20-7796 | |
| 24 | Б***6 | Болт М12-6eх35-7796 | |
| 25 | Б***8 | Болт М6-6eх12-7798 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М16-6G-5915 | |
| 28 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 29 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 34 | Ш***8 | Шайба С6.01-6958 | |
| 35 | Ш***1 | Шайба C.8.01-11371 | |
| 36 | Ш***1 | Шайба C.16.01-11371 | |
| 37 | Ш***1 | Шайба C.20.01-11371 | |
| 38 | В***1 | Кольцо В58-13941 | |
| 39 | В***2 | Кольцо | |
| 40 | В***2 | Кольцо | |
| 41 | 1***2 | Манжета 1.2-50х70-1-8752 | |
| 42 | Ш***0 | Шпонка 8х7х20-23360 | |
| 43 | C***G | Манжета CR 55х72х10 HMSA10 RG | |
| 44 | М***3 | Масленка 1.2-19853 | |
| 45 | 2***E | Подшипник | |
| 46 | 2***E | Подшипник | |
| 47 | Ш***8 | Штифт 6х36-3128 |
