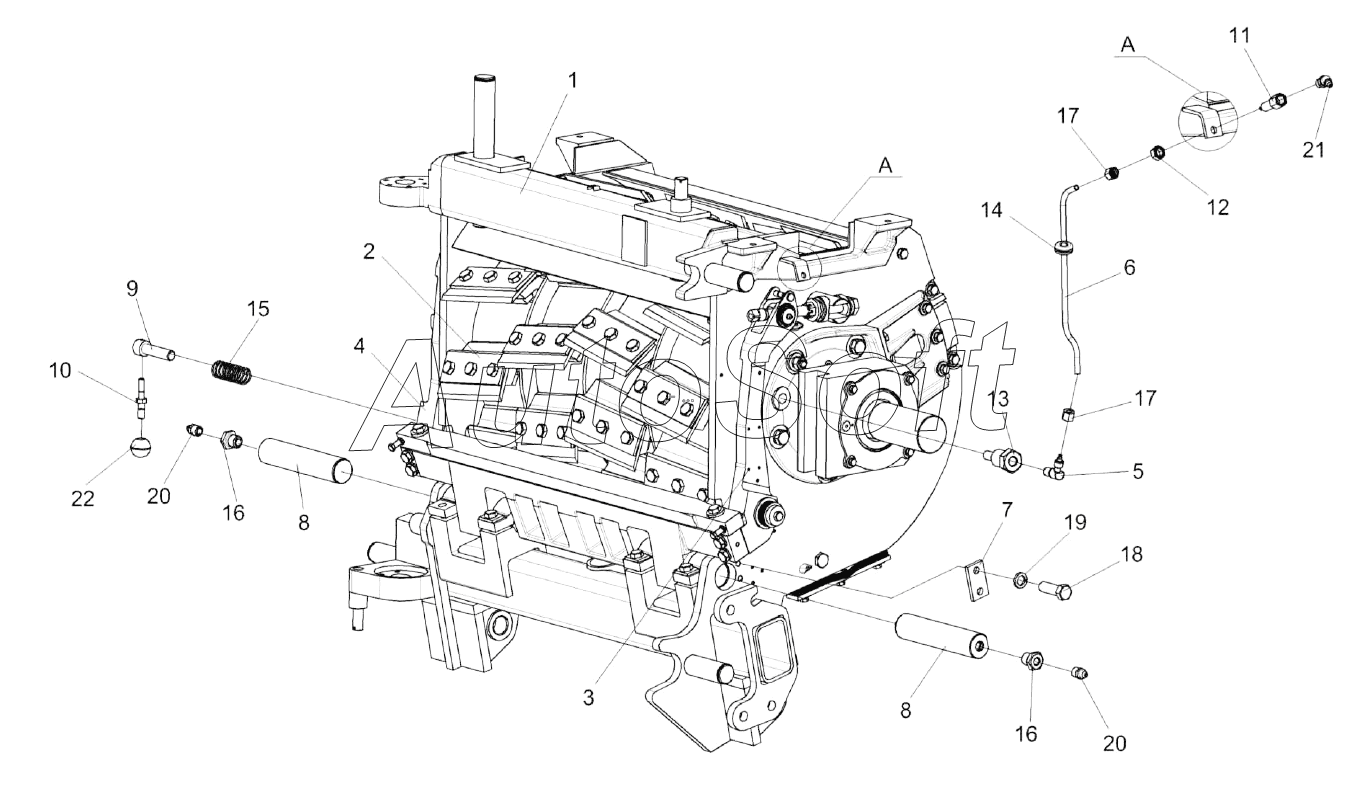

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Аппарат измельчающий КВК 0115000
/31.gif)
11
22
21
20
20
19
18
17
17
16
16
15
14
13
12
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0115000 | К***0 | Аппарат измельчающий | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Барабан | |
| 3 | К***0 | Рычаг | |
| 4 | К***1 | Рычаг | |
| 5 | К***А | Угольник | |
| 6 | К***2 | Труба полиамидная 6х1,0 | |
| 7 | К***5 | Пластина | |
| 8 | К***3 | Ось | |
| 9 | К***3 | Палец | |
| 10 | К***1 | Шпилька | |
| 11 | К***9 | Штуцер | |
| 12 | К***4 | Гайка | |
| 13 | К***1 | Штуцер | |
| 14 | К***1 | Втулка | |
| 15 | М***3 | Пружина | |
| 16 | П***8 | Штуцер | |
| 17 | У***9 | Гайка | |
| 18 | Б***6 | Болт М10-6eх30-7796 | |
| 19 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 20 | М***3 | Масленка 1.2-19853 | |
| 21 | М***3 | Масленка 2.2-19853 | |
| 22 | Н***4 | Ручка П302Д61-16-77 |
