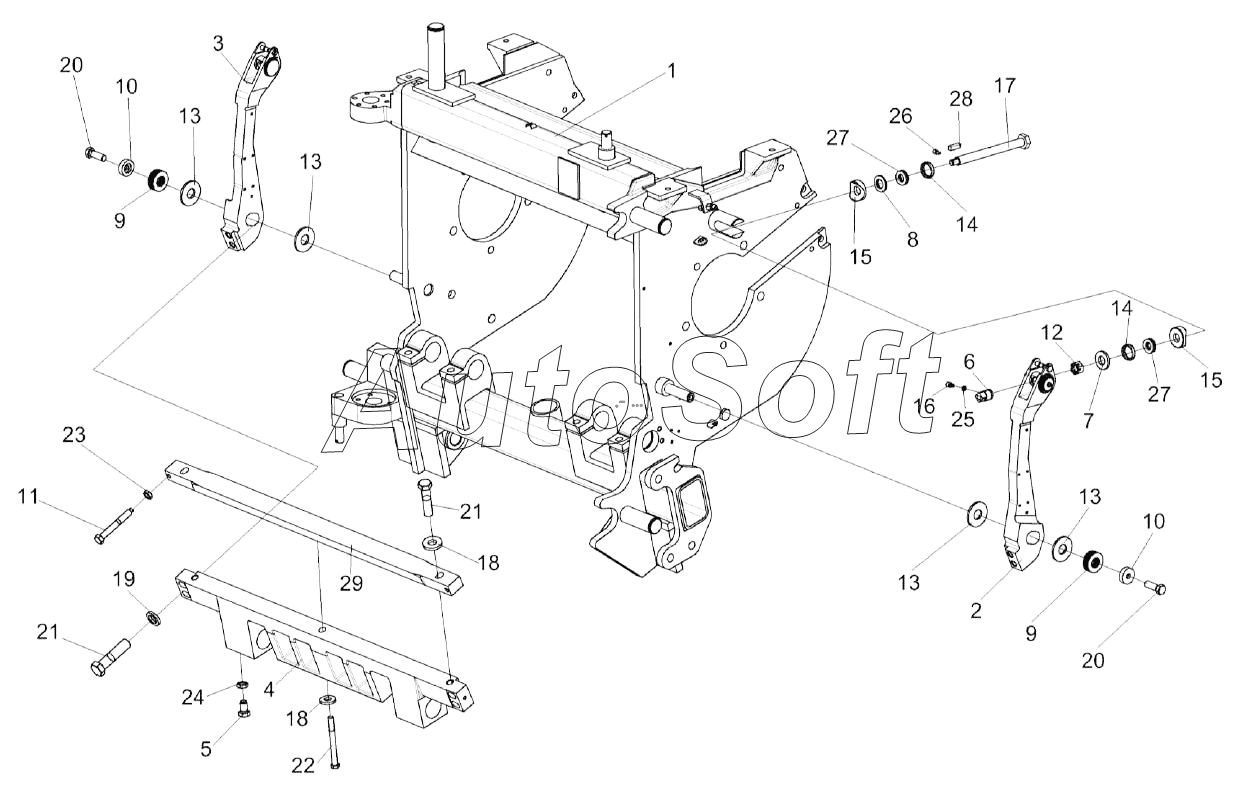

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка рычагов КВК 0115170 и КВК 0115170-01
/35.gif)
15
15
29
28
27
27
26
25
24
23
22
21
21
20
20
19
18
18
17
16
1
14
14
13
13
13
13
12
11
10
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Рама | |
| 2 | К***0 | Рычаг | |
| 3 | К***1 | Рычаг | |
| 4 | К***2 | Подбрусник | |
| 5 | К***4 | Болт | |
| 5 | К***1 | Болт | |
| 6 | К***6 | Втулка | |
| 7 | К***1 | Шайба | |
| 8 | К***2 | Пружина тарельчатая | |
| 9 | К***5 | Пружина тарельчатая | |
| 10 | К***6 | Шайба | |
| 11 | К***9 | Болт | |
| 12 | К***1 | Гайка | |
| 13 | К***7 | Шайба | |
| 14 | К***1 | Кольцо | |
| 15 | К***6 | Шайба | |
| 16 | К***3 | Винт | |
| 17 | К***1 | Винт | |
| 18 | К***А | Шайба | |
| 19 | К***6 | Шайба | |
| 20 | Б***6 | Болт М12-6eх35-7796 | |
| 21 | Б***6 | Болт М16х1,5-6eх65-7796 | |
| 22 | Б***6 | Болт М16х1, 5-6eх160-7796 | |
| 23 | Г***6 | Гайка М10-6G-2526 | |
| 24 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 25 | 2***3 | Кольцо 24 II 06-2833 | |
| 26 | Ш***7 | Шплинт 3,2х32-397 | |
| 27 | 8***2 | Подшипник 8104-7872 | |
| 28 | Ш***0 | Шпонка 2-5х5х16-23360 | |
| 29 | К***3 | Брус противорежущий |
