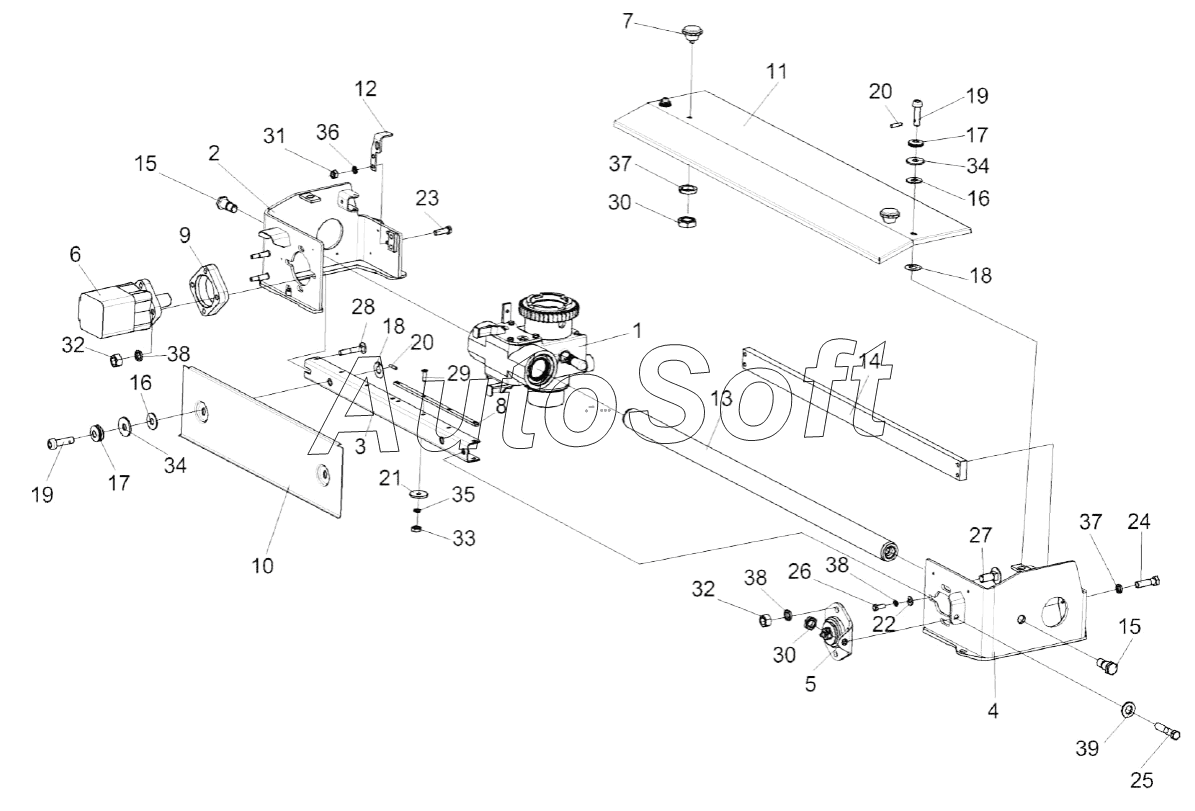

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Устройство заточное КВК 0116000
/37.gif)
29
19
19
20
20
21
22
23
24
25
26
27
28
18
18
30
30
31
32
32
33
34
34
35
36
37
37
38
38
38
39
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0116000 | К***0 | Устройство заточное | |
| КВК0116210 | К***0 | Крышка | |
| КВК0116250 | К***0 | Ограждение | |
| КВС-1-0147590 | К***0 | Фиксатор | |
| 1 | К***0 | Каретка | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Втулка | |
| 6 | К***0 | Гидромотор заточного устройства | |
| 7 | К***0 | Ручка | |
| 8 | К***1 | Направляющая | |
| 9 | К***2 | Фланец | |
| 10 | К***5 | Ограждение | |
| 11 | К***7 | Крышка | |
| 12 | К***8 | Кронштейн | |
| 13 | К***1 | Направляющая | |
| 14 | К***7 | Направляющая | |
| 15 | К***5 | Болт специальный | |
| 16 | К***5 | Шайба | |
| 17 | К***7 | Пружина тарельчатая | |
| 18 | К***3 | Шайба | |
| 19 | К***7 | Фиксатор | |
| 20 | К***8 | Штифт | |
| 21 | К***2 | Шайба | |
| 22 | П***1 | Шайба | |
| 23 | Б***6 | Болт М8-6eх25-7796 | |
| 24 | Б***6 | Болт М10-6eх40-7796 | |
| 25 | Б***6 | Болт М10-6eх50-7796 | |
| 26 | Б***6 | Болт М12-6eх30-7796 | |
| 27 | Б***2 | Болт М12-6eх30-7802 | |
| 28 | Б***2 | Болт М12-6eх70-7802 | |
| 29 | В***5 | Винт B2.М4-6eх18-17475 | |
| 30 | Г***6 | Гайка М10-6G-2526 | |
| 31 | Г***5 | Гайка М8-6G-5915 | |
| 32 | Г***5 | Гайка М12-6G-5915 | |
| 33 | Г***7 | Гайка М4-6G-5927 | |
| 34 | Ш***8 | Шайба С10.01-6958 | |
| 35 | Ш***2 | Шайба 4Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 39 | Ш***1 | Шайба C.10.01-11371 |
