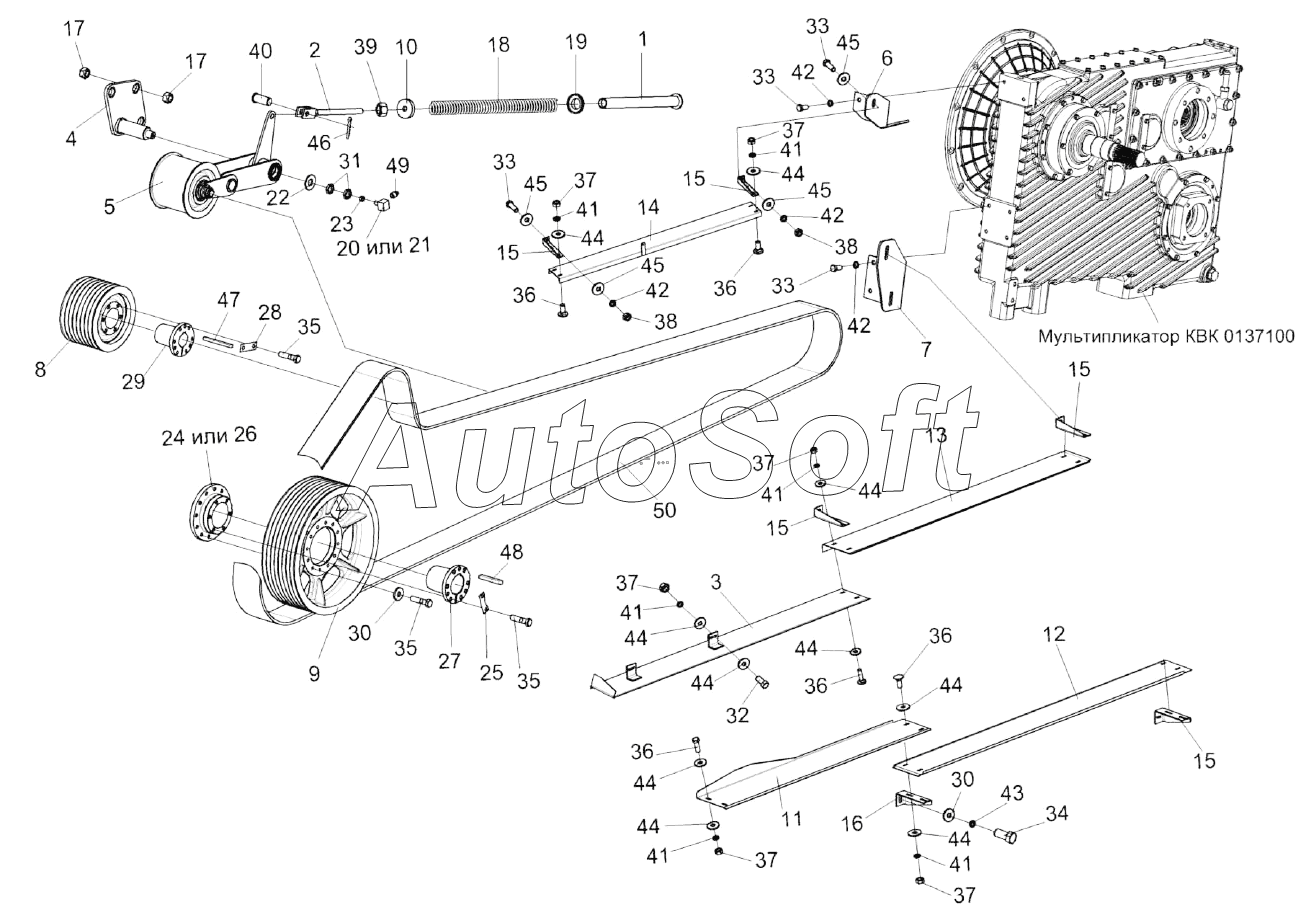

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Привод измельчающего барабана КВК 0130000
/44.gif)
38
38
26
27
28
29
30
30
31
32
33
33
33
33
34
35
35
35
36
36
36
36
36
37
37
37
37
37
37
25
39
40
41
41
41
41
41
41
42
42
42
42
43
44
44
44
44
44
44
44
44
44
44
45
45
45
45
46
47
48
49
50
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
15
15
15
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0130000 | К***0 | Привод измельчающего барабана | |
| КВК0130030 | К***0 | Шкив | |
| 1 | К***0 | Гильза | |
| 2 | К***0 | Вилка | |
| 3 | К***0 | Щиток | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Кронштейн | |
| 8 | К***1 | Шкив | |
| 9 | К***5 | Шкив | |
| 10 | К***8 | Опора | |
| 11 | К***1 | Щиток | |
| 12 | К***2 | Щиток | |
| 13 | К***4 | Щиток | |
| 14 | К***5 | Щиток | |
| 15 | К***1 | Кронштейн | |
| 16 | К***2 | Кронштейн | |
| 17 | К***4 | Гайка | |
| 18 | К***8 | Пружина | |
| 19 | К***6 | Опора | |
| 20 | К***6 | Штуцер | |
| 21 | К***7 | Штуцер | |
| 22 | К***1 | Шайба | |
| 23 | К***4 | Гайка | |
| 24 | К***4 | Фланец | |
| 25 | К***7 | Пластина | |
| 26 | К***4 | Фланец | |
| 27 | К***6 | Ступица | |
| 28 | К***А | Пластина | |
| 29 | К***9 | Ступица | |
| 30 | К***2 | Шайба | |
| 31 | П***5 | Гайка специальная | |
| 32 | Б***6 | Болт М8-6eх30-7796 | |
| 33 | Б***6 | Болт М10-6eх30-7796 | |
| 34 | Б***6 | Болт М12-6eх35-7796 | |
| 35 | Б***6 | Болт М12-6eх50-7796 | |
| 36 | Б***2 | Болт М8-6eх20-7802 | |
| 37 | Г***5 | Гайка М8-6G-5915 | |
| 38 | Г***5 | Гайка М10-6G-5915 | |
| 39 | Г***5 | Гайка М20-6G-5915 | |
| 40 | О***0 | Ось 6-20b12х45-9650 | |
| 41 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 10.65Г-6402 | |
| 43 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 44 | Ш***8 | Шайба A 8.01-6958 | |
| 45 | Ш***8 | Шайба A 10.01-6958 | |
| 46 | Ш***7 | Шплинт 5х28-397 | |
| 47 | Ш***0 | Шпонка 16х10х140-23360 | |
| 48 | Ш***0 | Шпонка 20х12х140-23360 | |
| 49 | М***3 | Масленка 1.2-19853 | |
| 50 | 8***a | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
