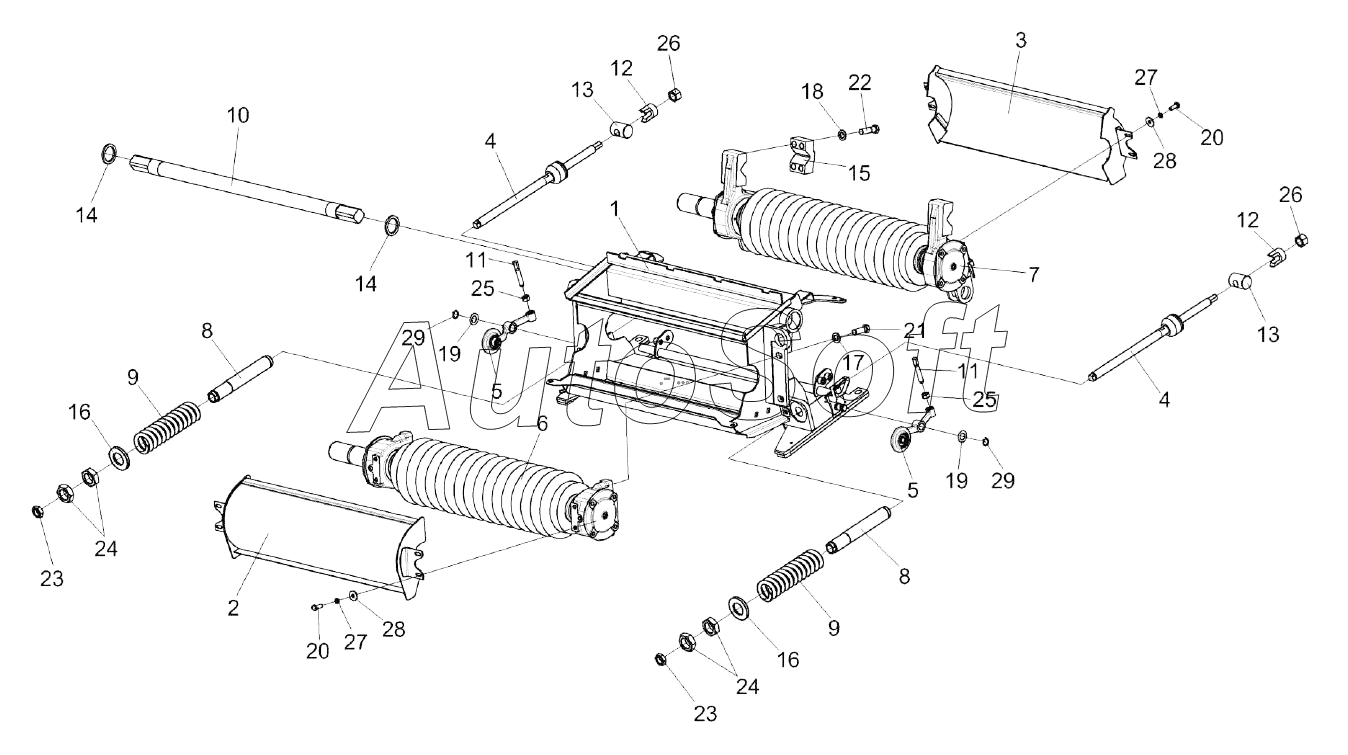

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Устройство доизмельчающее КВК 0149010 (лист 1)
/50.gif)
21
15
16
16
17
18
19
19
20
20
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
9
9
1
2
3
4
4
5
5
6
7
8
8
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0149010 | К***0 | Устройство доизмельчающее | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Кожух передний | |
| 3 | К***0 | Кожух задний | |
| 4 | К***0 | Тяга | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Валец передний | |
| 7 | К***0 | Валец задний | |
| 8 | К***2 | Гильза | |
| 9 | К***3 | Пружина | |
| 10 | К***4 | Вал | |
| 11 | К***1 | Винт | |
| 12 | К***5 | Опора | |
| 13 | К***6 | Ось | |
| 14 | К***1 | Шайба регулировочная | |
| 14 | К***1 | Шайба регулировочная | |
| 14 | К***2 | Шайба регулировочная | |
| 14 | К***3 | Шайба регулировочная | |
| 14 | К***4 | Шайба регулировочная | |
| 14 | К***5 | Шайба регулировочная | |
| 14 | К***6 | Шайба регулировочная | |
| 15 | К***2 | Прижим | |
| 16 | К***5 | Шайба | |
| 17 | К***7 | Шайба | |
| 18 | К***2 | Шайба | |
| 19 | П***6 | Прокладка | |
| 20 | Б***6 | Болт М8-6eх20-7796 | |
| 21 | Б***6 | Болт М16х1,5-6eх45-7796 | |
| 22 | Б***6 | Болт М16х1,5-6eх55-7796 | |
| 23 | Г***6 | Гайка М24х2-6G-2526 | |
| 24 | Г***6 | Гайка М36х3-6G-2526 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Г***6 | Гайка М22х1,5-6G-2526 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***8 | Шайба С8.01-6958 | |
| 29 | В***2 | Кольцо В20-13942 |
