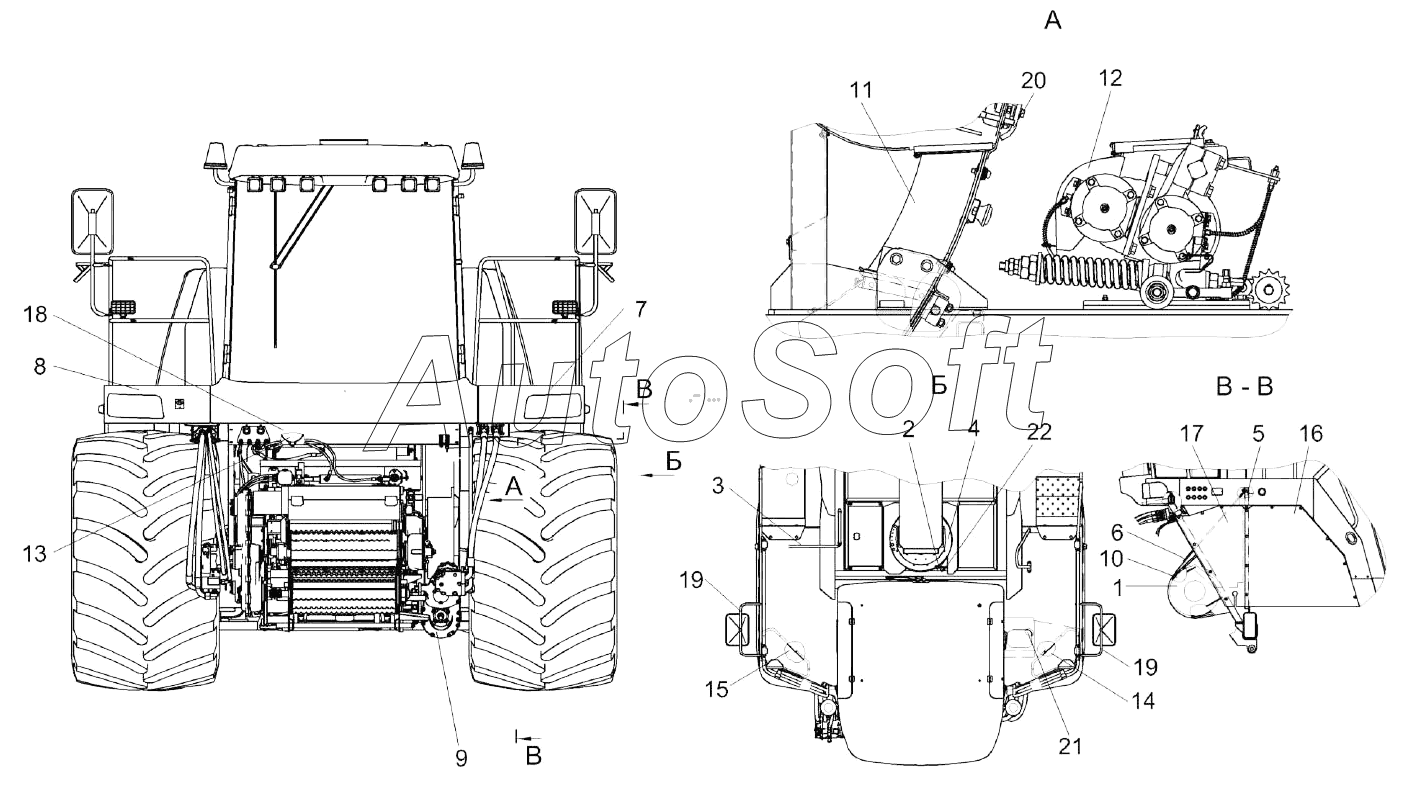

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Измельчитель самоходный КВК 0100000-01 (вид спереди)
/4.gif)
11
22
21
20
19
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0100000 | К***0 | Измельчитель самоходный | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Цепь | |
| 4 | К***А | Крышка | |
| 5 | К***1 | Стойка | |
| 6 | К***0 | Ограждение | |
| 7 | К***0 | Маска | |
| 8 | К***1 | Маска | |
| 9 | К***А | Редуктор | |
| 10 | К***0 | Привод измельчающего барабана | |
| 11 | К***0 | Проставка | |
| 12 | К***0 | Устройство доизмельчающее | |
| 13 | К***В | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 14 | К***6 | Люк | |
| 15 | К***1 | Люк | |
| 16 | К***8 | Ограждение | |
| 17 | К***1 | Ограждение | |
| 18 | К***2 | Панель | |
| 19 | К***4 | Труба | |
| 20 | К***А | Скоба | |
| 21 | К***7 | Крышка | |
| 22 | Д***5 | Датчик угла поворота |
