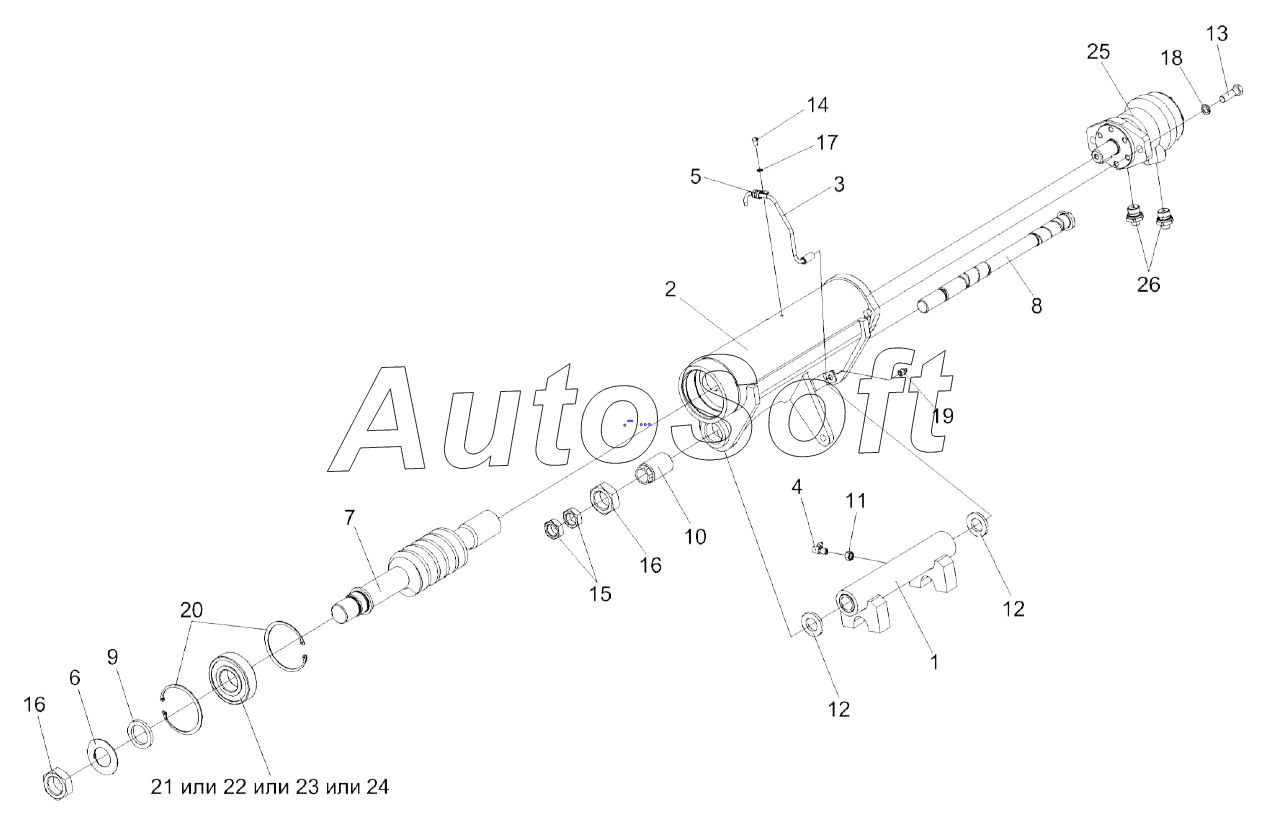

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Механизм поворота силосопровода КВК 0143150
/63.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0143150 | К***0 | Механизм поворота силосопровода | |
| КВК0602100 | К***0 | Гидромотор силосопровода | |
| 1 | К***0 | Опора | |
| 2 | К***Б | Корпус | |
| 3 | К***0 | Трубопровод | |
| 4 | К***А | Угольник | |
| 5 | К***6 | Хомут | |
| 6 | К***6 | Шайба | |
| 7 | К***2 | Червяк | |
| 8 | К***5 | Ось | |
| 9 | К***2 | Шайба | |
| 10 | К***4 | Втулка | |
| 11 | К***4 | Гайка | |
| 12 | У***5 | Шайба | |
| 13 | Б***6 | Болт М12х1, 25-6eх40-7796 | |
| 14 | В***3 | Винт B.М6-6eх10-17473 | |
| 15 | Г***6 | Гайка М24х2-6G-2526 | |
| 16 | Г***6 | Гайка М36х3-6G-2526 | |
| 17 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | М***3 | Масленка 1.2-19853 | |
| 20 | В***3 | Кольцо | |
| 21 | 1***2 | Подшипник 180308-8882 | |
| 22 | 6***1 | Подшипник | |
| 23 | 6***R | Подшипник | |
| 24 | 6***E | Подшипник | |
| 25 | M***D | Гидромотор | |
| 26 | G***F | Штуцер |
