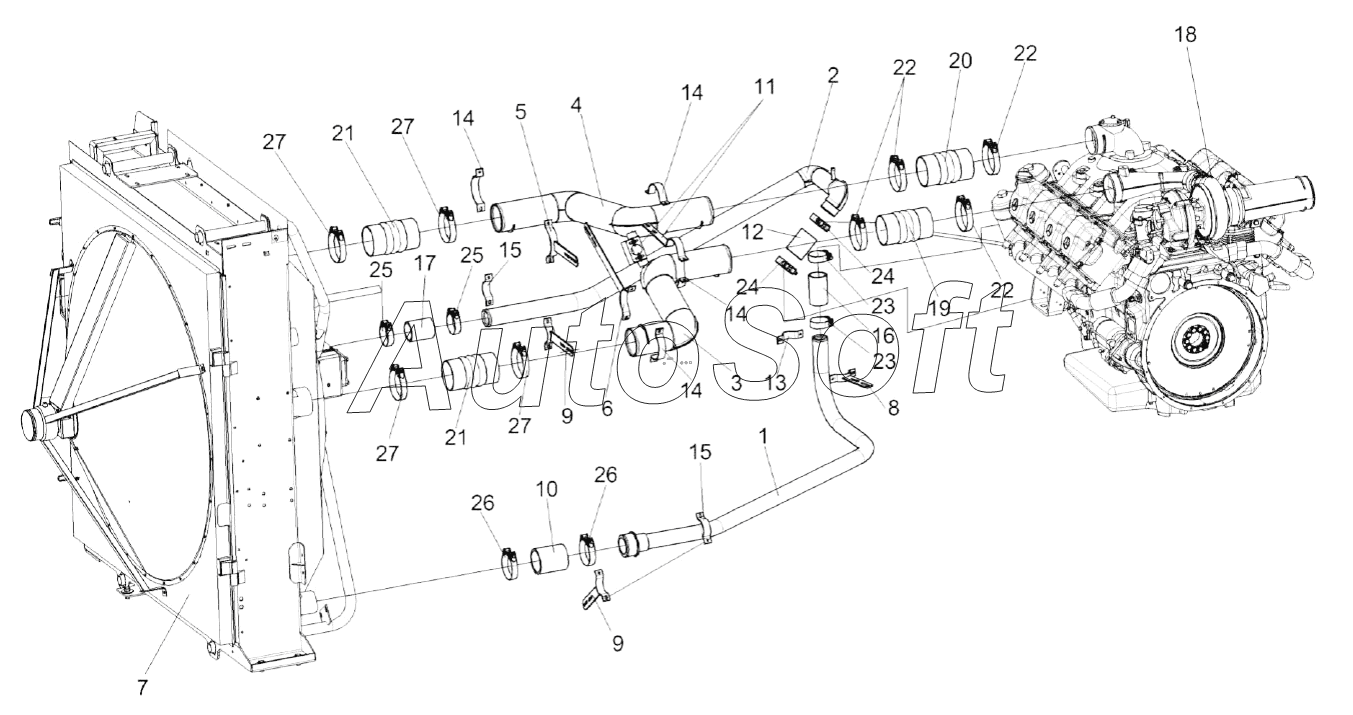

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка двигателя OM 502LA КВК 0150000 (установка блока радиаторов)
/68.gif)
14
14
14
14
27
27
27
27
26
26
25
25
24
24
23
23
22
22
22
21
21
20
19
18
17
16
15
15
13
12
11
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0150000 | К***0 | Установка двигателя OM502LA | |
| 1 | К***0 | Труба водяная нижняя | |
| 2 | К***0 | Труба водяная верхняя | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Труба | |
| 5 | К***0 | Хомут | |
| 6 | К***1 | Хомут | |
| 7 | К***0 | Установка блока радиаторов | |
| 8 | К***1 | Хомут | |
| 9 | К***0 | Хомут | |
| 10 | К***2 | Рукав | |
| 11 | К***0 | Крепление труб | |
| 12 | К***8 | Рукав 68х78-0,098-10362 | |
| 13 | К***1 | Хомут | |
| 14 | К***1 | Хомут | |
| 15 | К***1 | Хомут | |
| 16 | К***5 | Рукав 60х73-0,49-10362 | |
| 17 | У***8 | Рукав 70x82, 5-0, 29-10362 | |
| 18 | O***A | Двигатель | |
| 19 | A***2 | Шланг гофрированный | |
| 20 | A***2 | Шланг гофрированный | |
| 21 | Ф***0 | Патрубок | |
| 22 | A***0 | Хомут | |
| 23 | G***2 | Хомут без компенсатора GBS M71/25 W2 | |
| 24 | G***2 | Хомут без компенсатора | |
| 25 | G***2 | Хомут без компенсатора | |
| 26 | G***2 | Хомут без компенсатора | |
| 27 | G***1 | Хомут без компенсатора |
