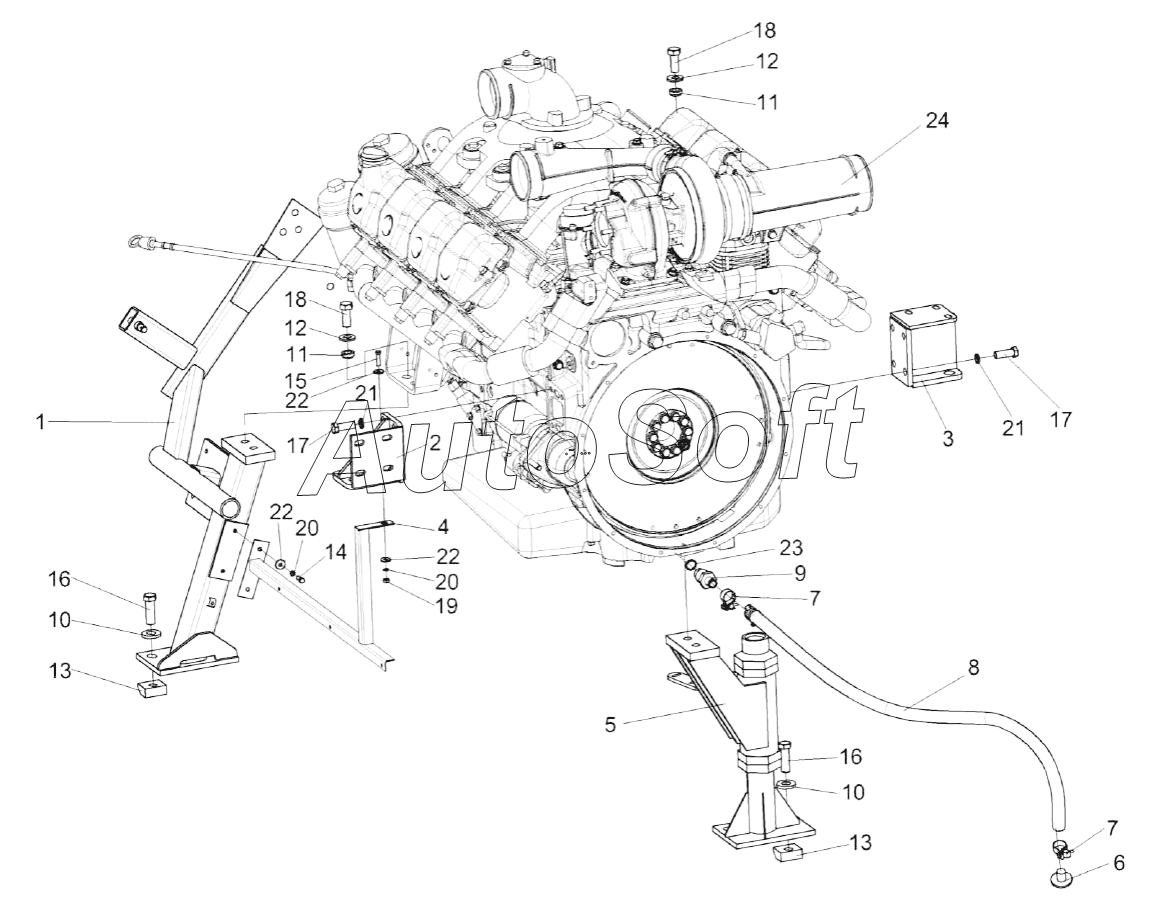

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка двигателя OM 502LA КВК 0150000 (установка двигателя на опорах)
/71.gif)
12
12
24
23
22
22
22
21
21
20
20
19
18
18
17
17
16
16
15
14
13
13
11
11
10
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0150000 | К***0 | Установка двигателя OM502LA | |
| 1 | К***0 | Опора правая | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Опора | |
| 6 | У***0 | Пробка | |
| 7 | У***0 | Хомут стяжной | |
| 8 | Р***5 | Рукав 20x29-1, 6-10362 | |
| 9 | К***2 | Штуцер | |
| 10 | К***1 | Шайба | |
| 11 | К***А | Втулка | |
| 12 | П***4 | Шайба | |
| 13 | У***3 | Вкладыш | |
| 14 | Б***6 | Болт М8-6ex20-7796 | |
| 15 | Б***6 | Болт М8-6eх30-7796 | |
| 16 | Б***6 | Болт | |
| 17 | Б***6 | Болт М16-6ex45-7796 | |
| 18 | Б***8 | Болт М18х1, 5-6ex45-7798 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 8.01-6958 | |
| 23 | 2***8 | Прокладка | |
| 24 | O***A | Двигатель |
