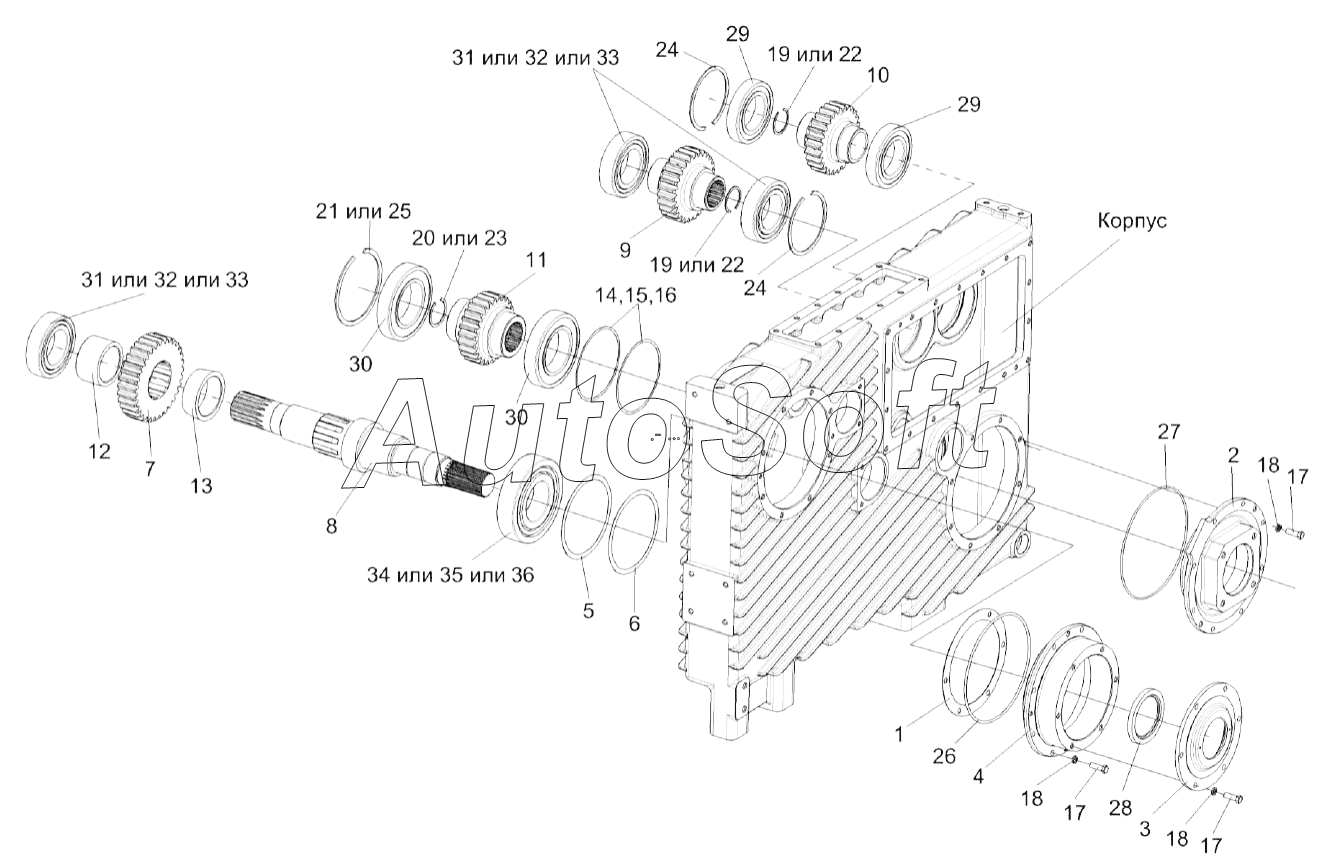

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Мультипликатор КВК 0137100 (лист 2)
/77.gif)
27
18
18
18
19
19
20
21
22
22
23
24
24
25
26
17
17
17
28
29
29
30
30
31
31
32
32
33
33
34
35
36
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0137100 | К***0 | Мультипликатор | |
| КВК0137110 | К***0 | Стакан | |
| КВК0137120 | К***0 | Крышка | |
| КВК0137130 | К***0 | Стакан | |
| 1 | К***3 | Прокладка | |
| 2 | К***3 | Стакан | |
| 3 | К***4 | Крышка | |
| 4 | К***5 | Стакан | |
| 5 | К***2 | Прокладка | |
| 6 | К***1 | Прокладка | |
| 7 | К***2 | Шестерня | |
| 8 | К***1 | Вал | |
| 9 | К***7 | Шестерня | |
| 10 | К***8 | Шестерня | |
| 11 | К***9 | Шестерня | |
| 12 | К***1 | Втулка | |
| 13 | К***4 | Втулка | |
| 14 | Ж***1 | Прокладка | |
| 15 | Ж***3 | Прокладка | |
| 16 | Ж***5 | Прокладка | |
| 17 | Б***6 | Болт М10-6eх30-7796 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 19 | В***1 | Кольцо В50-13941 | |
| 20 | В***1 | Кольцо В55-13941 | |
| 21 | В***1 | Кольцо В150-13941 | |
| 22 | В***3 | Кольцо | |
| 23 | В***3 | Кольцо В55-13943 | |
| 24 | В***3 | Кольцо | |
| 25 | В***3 | Кольцо В150-13943 | |
| 26 | 2***3 | Кольцо 210-220-46-2-2-18829/9833 | |
| 27 | 2***3 | Кольцо 220-225-36-2-2-18829/9833 | |
| 28 | B***0 | Манжета BAUMSLX7 80-110-10 | |
| 29 | 6***4 | Подшипник | |
| 30 | 6***7 | Подшипник | |
| 31 | N***E | Подшипник | |
| 32 | N***J | Подшипник | |
| 33 | N***1 | Подшипник | |
| 34 | N***A | Подшипник | |
| 35 | N***J | Подшипник | |
| 36 | N***1 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
