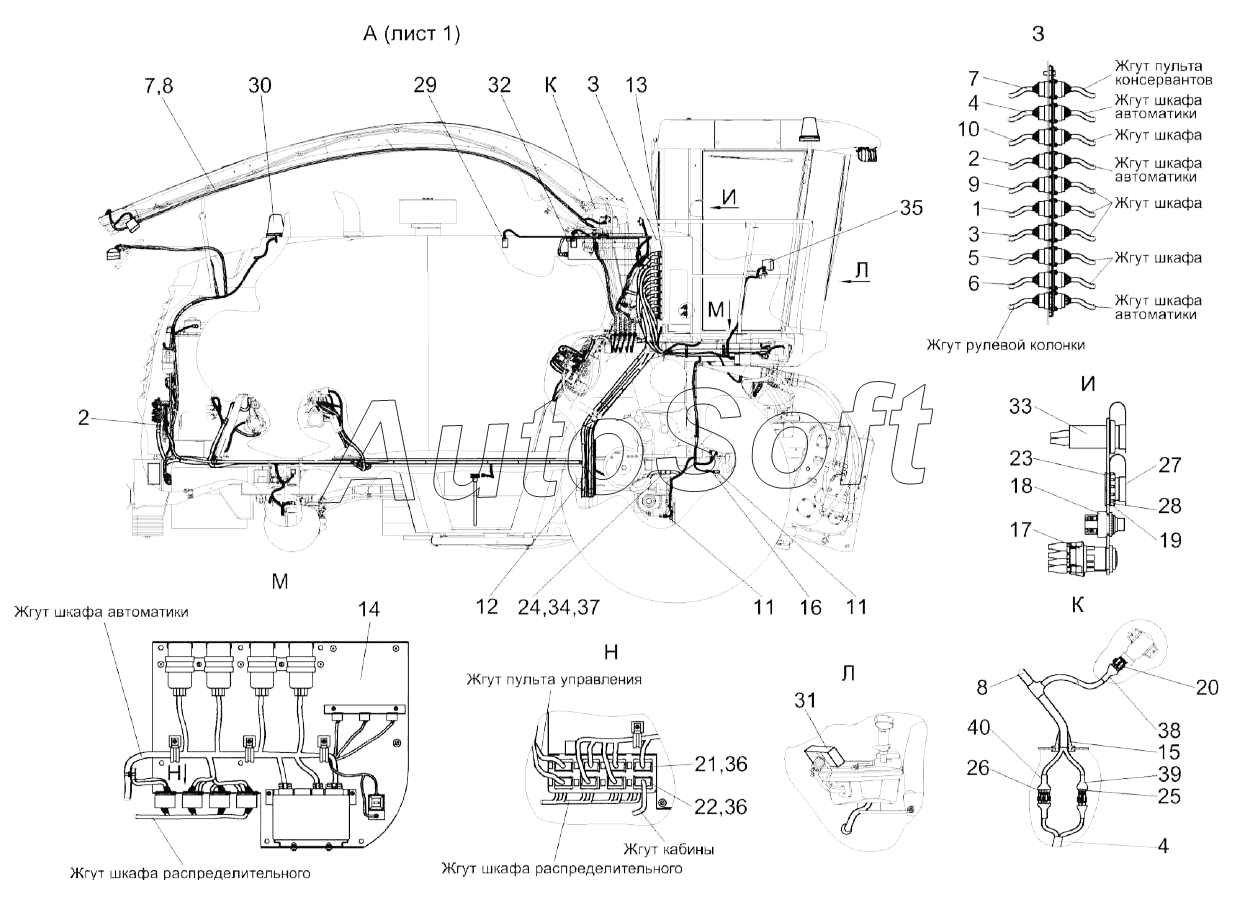

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Электрооборудование КВК 0100000 (лист 2)
/6.gif)
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
36
37
38
39
40
11
11
2
2
3
3
4
4
5
6
7
7
8
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Жгут питания | |
| 2 | К***Б | Жгут коробки передач | |
| 3 | К***А | Жгут моторной установки | |
| 4 | К***А | Жгут датчиков | |
| 5 | К***Б | Жгут площадки управления | |
| 6 | К***А | Жгут питающего аппарата | |
| 7 | К***А | Жгут оборудования консервантов | |
| 8 | К***0 | Жгут фар силосопровода | |
| 9 | К***А | Жгут задних фонарей | |
| 10 | К***А | Жгут гидроблоков | |
| 11 | К***0 | Датчик оборотов | |
| 12 | К***0 | Лоток | |
| 13 | К***А | Панель ШР | |
| 14 | К***0 | Блок модулей | |
| 15 | К***2 | Втулка | |
| 16 | К***2 | Кронштейн | |
| 17 | В***3 | Выключатель стартера и приборов | |
| 18 | В***3 | Выключатель | |
| 19 | А***2 | Диск | |
| 20 | 0***1 | Колодка гнездовая | |
| 21 | 1***1 | Колодка гнездовая | |
| 22 | 1***4 | Колодка гнездовая | |
| 23 | А***6 | Колодка гнездовая | |
| 24 | 0***1 | Колодка штыревая | |
| 25 | 0***1 | Колодка штыревая | |
| 26 | 0***1 | Колодка штыревая | |
| 27 | А***3 | Колпачек | |
| 28 | А***2 | Кольцо фиксирующее | |
| 29 | Л***4 | Лампа полупроводниковая осветительная | |
| 30 | М***0 | Маяк сигнальный | |
| 31 | Б***2 | Блок терминальный графический | |
| 32 | Q***6 | Переключатель | |
| 33 | 3***5 | Розетка бортовой сети | |
| 34 | 0***2 | Уплотнитель | |
| 35 | 1***4 | Фара рабочая | |
| 36 | 0***1 | Фиксатор | |
| 37 | 0***1 | Штырь | |
| 38 | W***1 | Трубка термоусаживаемая | |
| 39 | W***4 | Трубка термоусаживаемая | |
| 40 | W***9 | Трубка термоусаживаемая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
