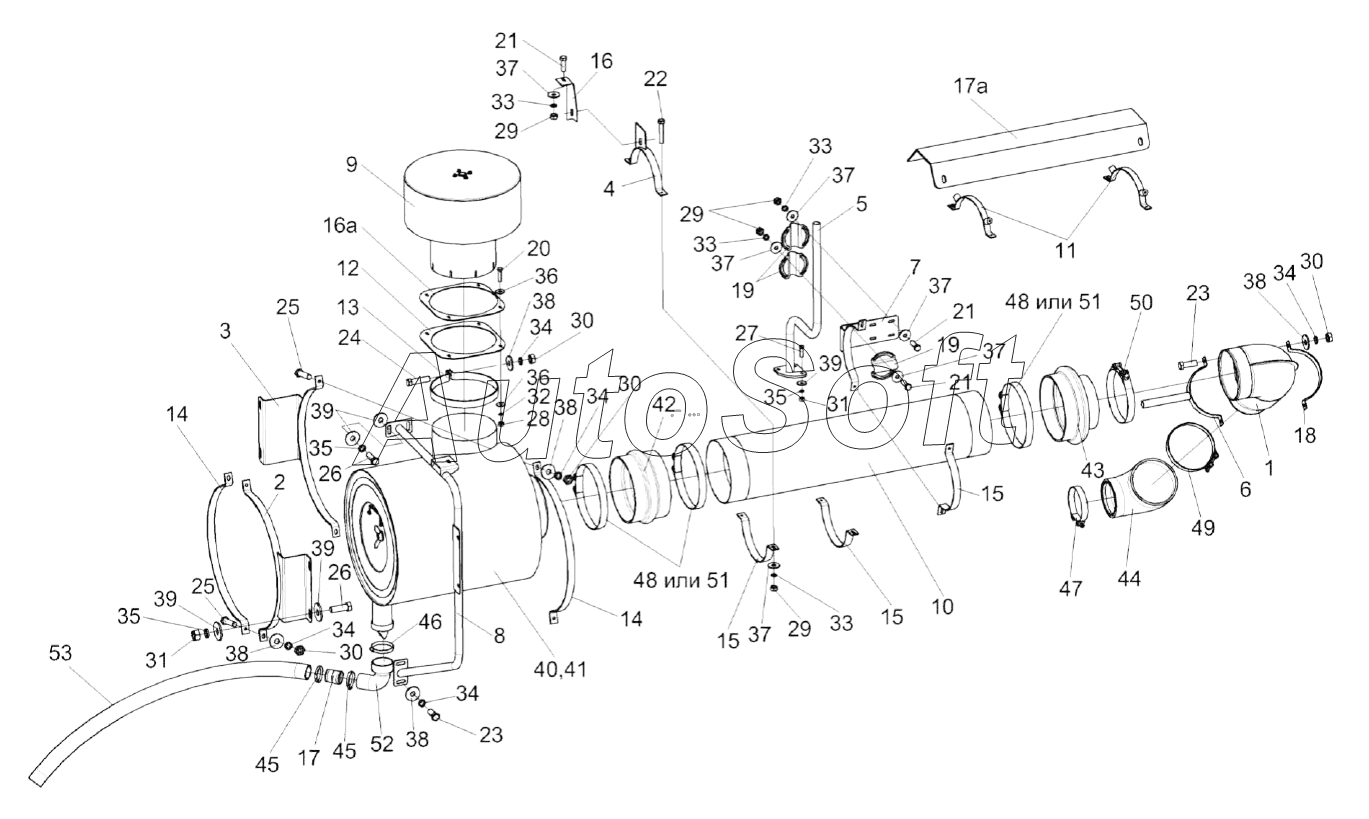

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка воздухоочистителя КВК 0153000
/88.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
16
16а
17
17а
18
19
19
20
21
21
21
22
23
23
24
25
25
26
26
27
28
29
29
29
30
30
30
30
31
31
32
33
33
33
33
34
34
34
34
34
35
35
35
36
36
37
37
37
37
37
37
38
38
38
38
38
39
39
39
39
40
41
42
43
44
45
45
46
47
48
48
49
50
51
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0153000 | К***0 | Установка воздухоочистителя | |
| 1 | К***А | Труба | |
| 10 | К***0 | Труба | |
| 11 | К***0 | Хомут | |
| 12 | К***2 | Прокладка | |
| 13 | К***5 | Хомут | |
| 14 | К***1 | Хомут | |
| 15 | К***1 | Хомут | |
| 16 | К***9 | Кронштейн | |
| 16а | К***6 | Пластина | |
| 17 | К***4 | Труба | |
| 17а | К***7 | Экран | |
| 18 | К***1 | Хомут | |
| 19 | У***1 | Кронштейн | |
| 2 | К***0 | Хомут | |
| 20 | Б***8 | Болт М6-6eх25-7798 | |
| 21 | Б***6 | Болт М8-6eх25-7796 | |
| 22 | Б***6 | Болт М8-6eх45-7796 | |
| 23 | Б***6 | Болт М10-6eх30-7796 | |
| 24 | Б***6 | Болт М10-6eх40-7796 | |
| 25 | Б***6 | Болт М10-6eх50-7796 | |
| 26 | Б***6 | Болт М12-6eх35-7796 | |
| 27 | Б***6 | Болт М12-6eх40-7796 | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 3 | К***1 | Хомут | |
| 30 | Г***5 | Гайка М10-6G-5915 | |
| 31 | Г***5 | Гайка М12-6G-5915 | |
| 32 | Ш***2 | Шайба 6.65Г-6402 | |
| 33 | Ш***2 | Шайба 8.65Г-6402 | |
| 34 | Ш***2 | Шайба 10.65Г-6402 | |
| 35 | Ш***2 | Шайба 12.65Г-6402 | |
| 36 | Ш***8 | Шайба С6.01-6958 | |
| 37 | Ш***8 | Шайба С8.01-6958 | |
| 38 | Ш***8 | Шайба С10.01-6958 | |
| 39 | Ш***8 | Шайба С12.01-6958 | |
| 4 | К***А | Хомут | |
| 40 | F***7 | Воздухоочиститель | |
| 41 | Х***0 | Индикатор электрический | |
| 42 | P***4 | Патрубок | |
| 43 | P***7 | Патрубок | |
| 44 | P***0 | Патрубок | |
| 45 | T***2 | Хомут червячный | |
| 46 | T***2 | Хомут червячный | |
| 47 | G***1 | Хомут без компенсатора | |
| 48 | P***0 | Хомут | |
| 49 | G***2 | Хомут без компенсатора | |
| 5 | К***0 | Стойка | |
| 50 | G***2 | Хомут без компенсатора | |
| 51 | G***T | Хомут | |
| 52 | R***0 | Патрубок | |
| 53 | Ш***г | Шланг | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Хомут | |
| 8 | К***0 | Опора | |
| 9 | К***0 | Воздухозаборник вращающийся |
