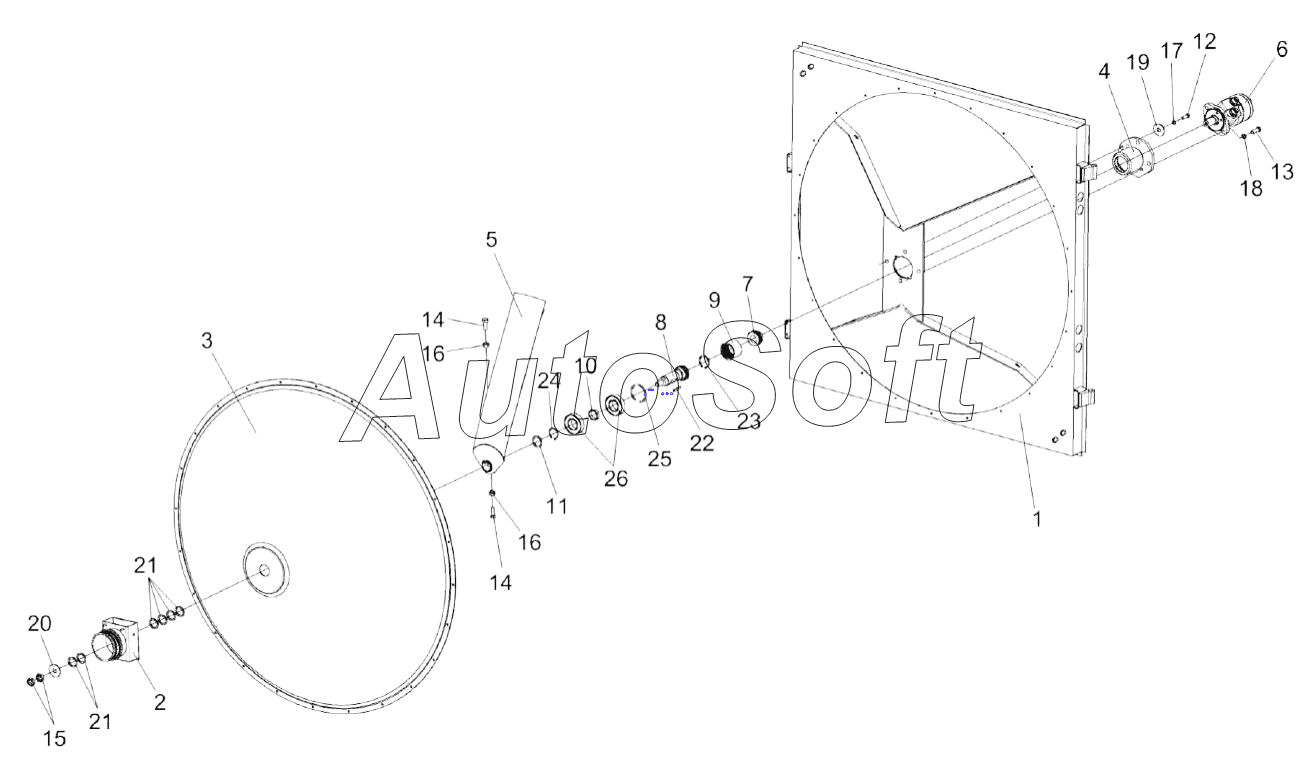

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Воздухозаборник КВС-5-0155000 (лист 2)
/90.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0155000 | К***0 | Воздухозаборник | |
| КВС-5-0155110 | К***0 | Обойма | |
| 1 | К***А | Корпус | |
| 2 | К***0 | Корпус | |
| 3 | К***0 | Сетка | |
| 4 | К***0 | Корпус | |
| 5 | К***0 | Затенитель | |
| 6 | К***0 | Гидромотор воздухозаборника | |
| 7 | К***1 | Втулка | |
| 8 | К***2 | Вал | |
| 9 | К***3 | Обойма | |
| 10 | К***6 | Втулка | |
| 11 | К***2 | Шайба | |
| 12 | Б***6 | Болт М8-6eх35-7796 | |
| 13 | Б***6 | Болт М12-6eх35-7796 | |
| 14 | Б***8 | Болт М6-6eх16-7798 | |
| 15 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 16 | Г***5 | Гайка М6-6G-5915 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | Ш***8 | Шайба С8.01-6958 | |
| 20 | Ш***1 | Шайба C.16.01-11371 | |
| 21 | Ш***1 | Шайба C.22.01-11371 | |
| 22 | Ш***0 | Шпонка 6х6х18-23360 | |
| 23 | В***1 | Кольцо В48-13941 | |
| 24 | В***2 | Кольцо В35-13942 | |
| 25 | В***3 | Кольцо В72-13943 | |
| 26 | 1***2 | Подшипник |
