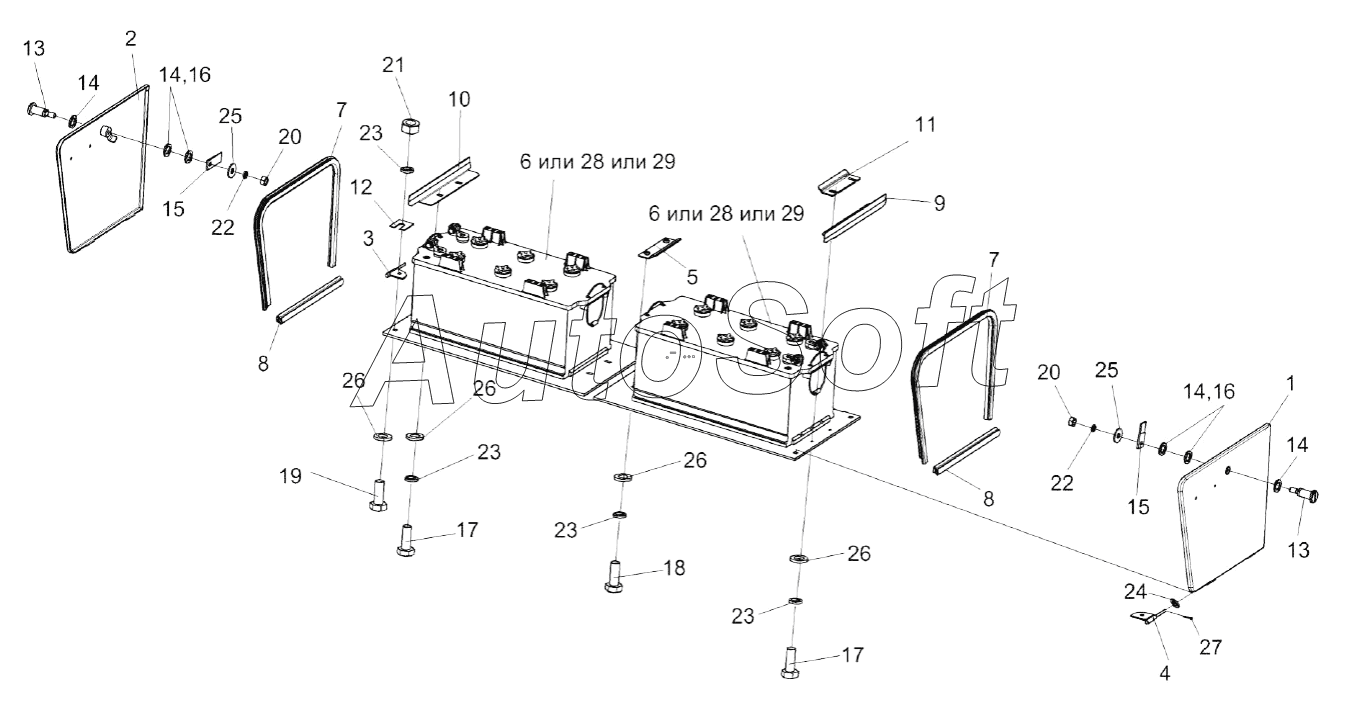

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Установка аккумуляторов КВС-2-0101020
/99.gif)
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
14
14
14
14
15
15
16
16
17
17
18
19
20
20
21
22
22
23
23
23
23
24
25
25
26
26
26
26
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0101020 | К***0 | Установка аккумуляторов | |
| КВС-2-0101230 | К***0 | Крышка | |
| КВС-2-0101230-01 | К***1 | Крышка | |
| 1 | К***0 | Крышка | |
| 2 | К***1 | Крышка | |
| 3 | К***0 | Шарнир | |
| 4 | К***1 | Шарнир | |
| 5 | К***0 | Прижим | |
| 6 | К***0 | Батарея аккумуляторная с переходниками | |
| 7 | К***7 | Уплотнитель 2107-6107018М | |
| 8 | К***8 | Уплотнитель 2107-6107018М | |
| 9 | К***А | Уголок | |
| 10 | К***1 | Уголок | |
| 11 | К***7 | Прижим | |
| 12 | К***4 | Прокладка | |
| 13 | К***2 | Палец | |
| 14 | У***1 | Шайба | |
| 15 | У***7 | Фиксатор | |
| 16 | К***4 | Шайба | |
| 17 | Б***6 | Болт М8-6eх16-7796 | |
| 18 | Б***6 | Болт М8-6eх20-7796 | |
| 19 | Б***2 | Болт М8-6eх20-7802 | |
| 20 | Г***5 | Гайка М6-6G-5915 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***1 | Шайба C.5.01-11371 | |
| 25 | Ш***1 | Шайба C 6.01-11371 | |
| 26 | Ш***1 | Шайба C.8.01-11371 | |
| 27 | Ш***7 | Шплинт 2х12-397 | |
| 28 | 6***М | Батарея | |
| 29 | Б***А | Батарея 6СТ-190А |
