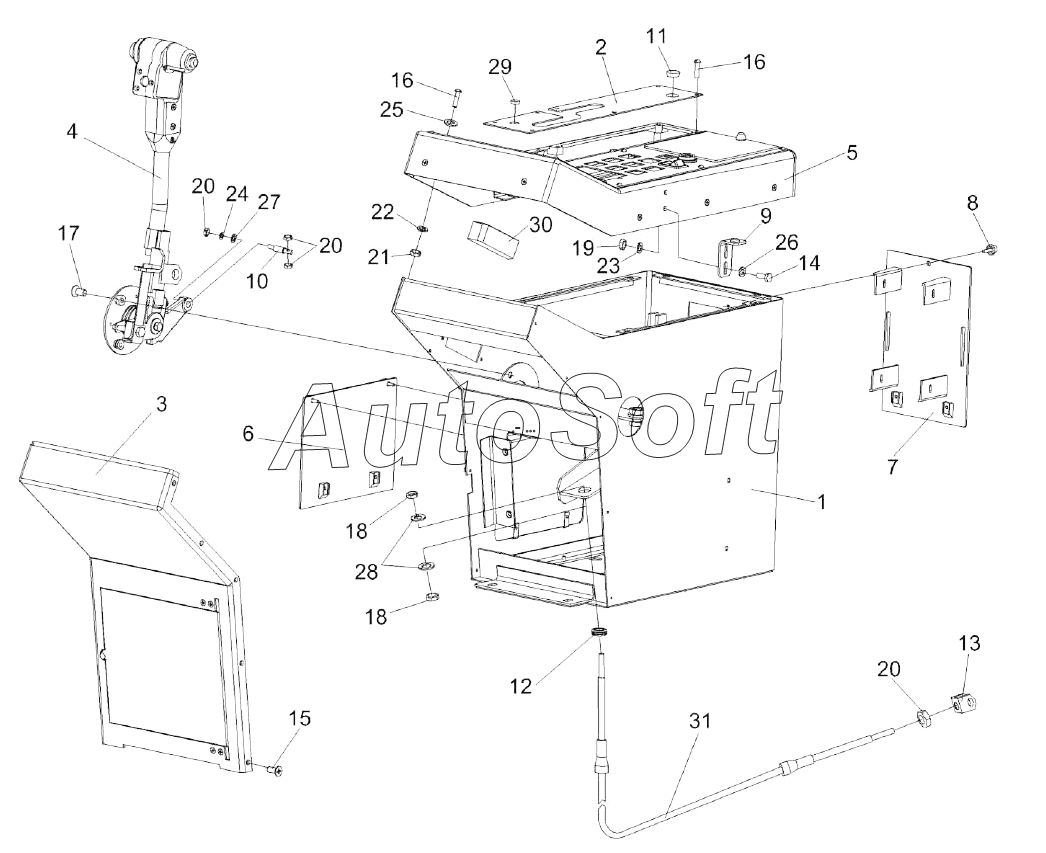

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Пульт управления КВС-2-0129050В-03
/131.gif)
16
16
31
30
29
28
27
26
25
24
23
22
21
20
20
20
19
18
18
17
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0129050В-03 | К***3 | Пульт управления | |
| 1 | К***А | Корпус | |
| 2 | К***0 | Панель | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Привод | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Крышка | |
| 7 | К***0 | Крышка | |
| 8 | Р***0 | Ручка | |
| 9 | К***1 | Кронштейн | |
| 10 | К***8 | Ось | |
| 11 | К***2 | Заглушка | |
| 12 | К***1 | Втулка | |
| 13 | У***1 | Вилка | |
| 14 | Б***8 | Болт М6-6eх16-7798 | |
| 15 | В***9 | Винт 2-4х10.01-10619 | |
| 16 | В***3 | Винт В.М5-6eх20-17473 | |
| 17 | В***5 | Винт В2.М8-6eх16-17475 | |
| 18 | Г***6 | Гайка М16х1,5-LH-2526 | |
| 19 | Г***5 | Гайка М6-6G-5915 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***7 | Гайка М5-6G-5927 | |
| 22 | Ш***2 | Шайба 5.65Г-6402 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***1 | Шайба С.5.01-11371 | |
| 26 | Ш***1 | Шайба С.6.01-11371 | |
| 27 | Ш***1 | Шайба С.8.01-11371 | |
| 28 | Ш***1 | Шайба С.18.01-11371 | |
| 29 | Р***5 | Заглушка | |
| 30 | 8***0 | Пепельница | |
| 31 | 1***0 | Трос дистанционного управления |
