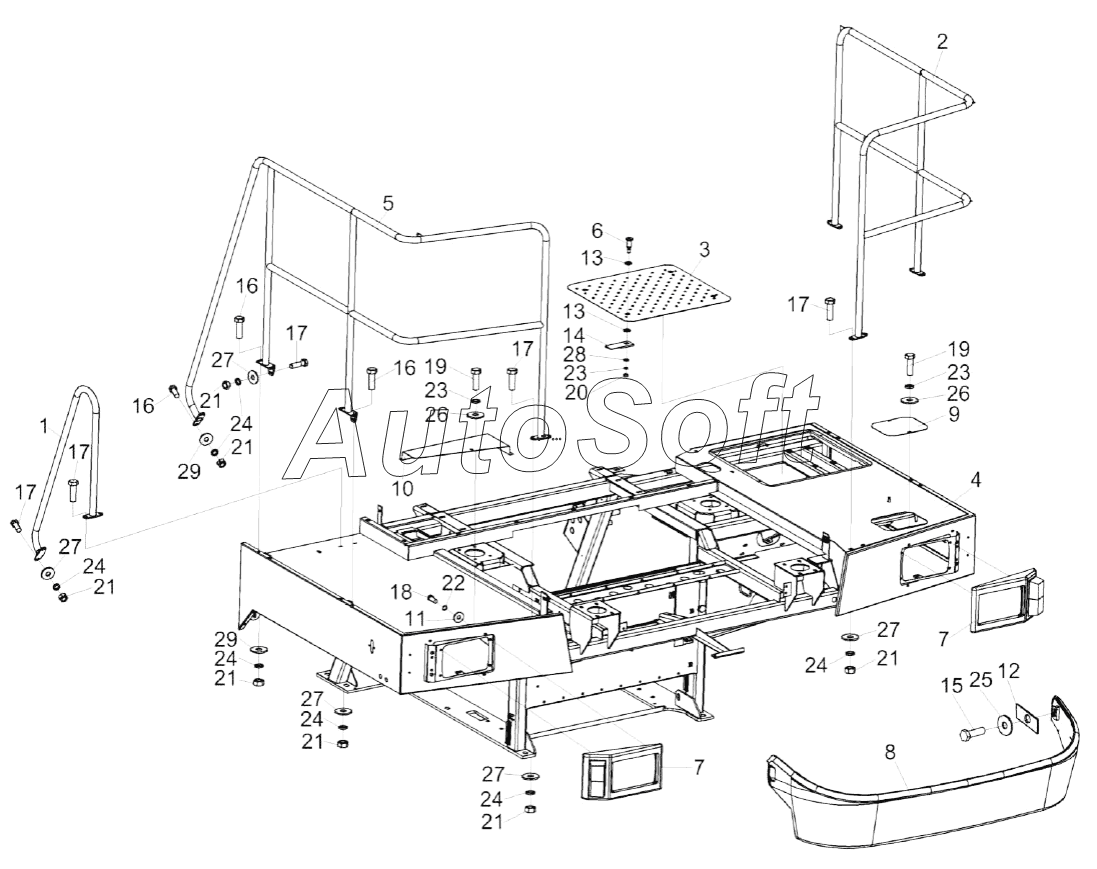

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Установка площадки входа КВС-2-0124000 (лист 1)
/154.gif)
15
29
29
28
27
27
27
27
27
26
26
25
24
24
24
24
24
24
23
23
23
22
21
21
21
21
21
21
21
20
19
19
18
17
17
17
17
17
16
16
16
14
13
13
12
11
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0100440 | К***0 | Люк | |
| 1 | К***0 | Поручень | |
| 2 | К***0 | Поручень | |
| 3 | К***0 | Люк | |
| 4 | К***0 | Площадка входа | |
| 5 | К***0 | Поручень | |
| 6 | К***2 | Палец | |
| 7 | К***1 | Маска | |
| 8 | С***0 | Бампер | |
| 9 | К***7 | Крышка | |
| 10 | К***3 | Крышка | |
| 11 | С***7 | Шайба | |
| 12 | У***9 | Накладка | |
| 13 | У***1 | Шайба | |
| 14 | У***7 | Фиксатор | |
| 15 | Б***6 | Болт М12х1,25-6ех40-7796 | |
| 16 | Б***2 | Болт М8-6ех20-7802 | |
| 17 | Б***2 | Болт М8-6ех25-7802 | |
| 18 | В***3 | Винт В.М4-6ех16-17473 | |
| 19 | В***3 | Винт В.М6-6ех12-17473 | |
| 20 | Г***5 | Гайка М6-6G-5915 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Ш***2 | Шайба 4.65Г-6402 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 26 | Ш***8 | Шайба С6.01-6958 | |
| 27 | Ш***8 | Шайба С8.01-6958 | |
| 28 | Ш***1 | Шайба С.6.01-11371 | |
| 29 | Ш***1 | Шайба С8.01-11371 |
