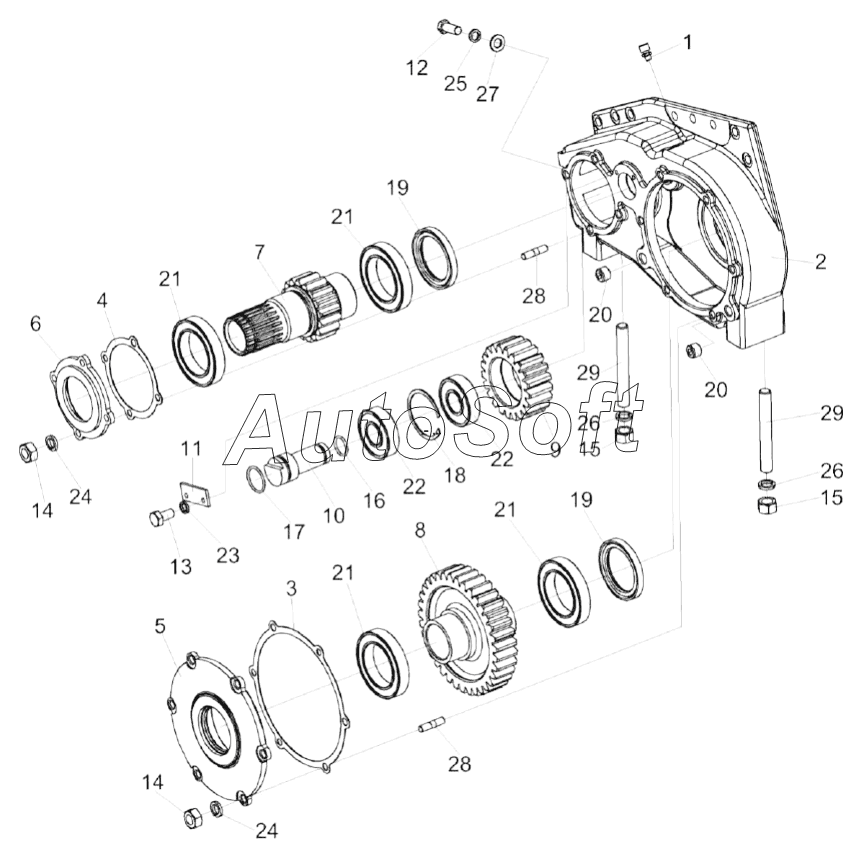

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Редуктор нижних вальцев КВС-2-0113000
/17.gif)
21
21
21
21
13
14
14
15
15
16
17
18
19
19
20
20
12
22
22
23
24
24
25
26
26
27
28
28
29
29
4
1
2
3
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0113020 | К***0 | Шестерня | |
| КВС-1-0113030 | К***0 | Шестерня | |
| КВС-1-0113040 | К***0 | Шестерня | |
| КВС-1-0113050 | К***0 | Крышка | |
| КВС-1-0113060 | К***0 | Крышка | |
| КВС-2-0113000 | К***0 | Редуктор нижних вальцев | |
| 1 | 3***А | Сапун | |
| 2 | К***1 | Прокладка | |
| 3 | К***2 | Прокладка | |
| 4 | К***2 | Крышка | |
| 5 | К***3 | Крышка | |
| 6 | К***1 | Корпус | |
| 7 | К***1 | Шестерня | |
| 8 | К***2 | Шестерня | |
| 9 | К***3 | Шестерня | |
| 10 | К***4 | Ось | |
| 11 | П***А | Упор | |
| 12 | Б***6 | Болт М12-6ех30-7796 | |
| 13 | Б***8 | Болт М6-6ех14-7798 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Г***5 | Гайка М16-6G-5915 | |
| 16 | 0***3 | Кольцо 025-030-30-2-2-18829/9833 | |
| 17 | 0***3 | Кольцо 035-040-30-2-2-18829/9833 | |
| 18 | В***1 | Кольцо В72-13941 | |
| 19 | М***2 | Манжета 1.2-65х90-1-8752 | |
| 20 | П***m | Пробка 2-КГ 1/4dm | |
| 21 | 1***8 | Подшипник 113-8338 | |
| 22 | 2***3 | Подшипник 23306-30633 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 27 | Ш***1 | Шайба С.12.01-11371 | |
| 28 | Ш***6 | Шпилька 2М10-6ех25-22036 | |
| 29 | Ш***6 | Шпилька 2 М16-6ех100-22036 |
