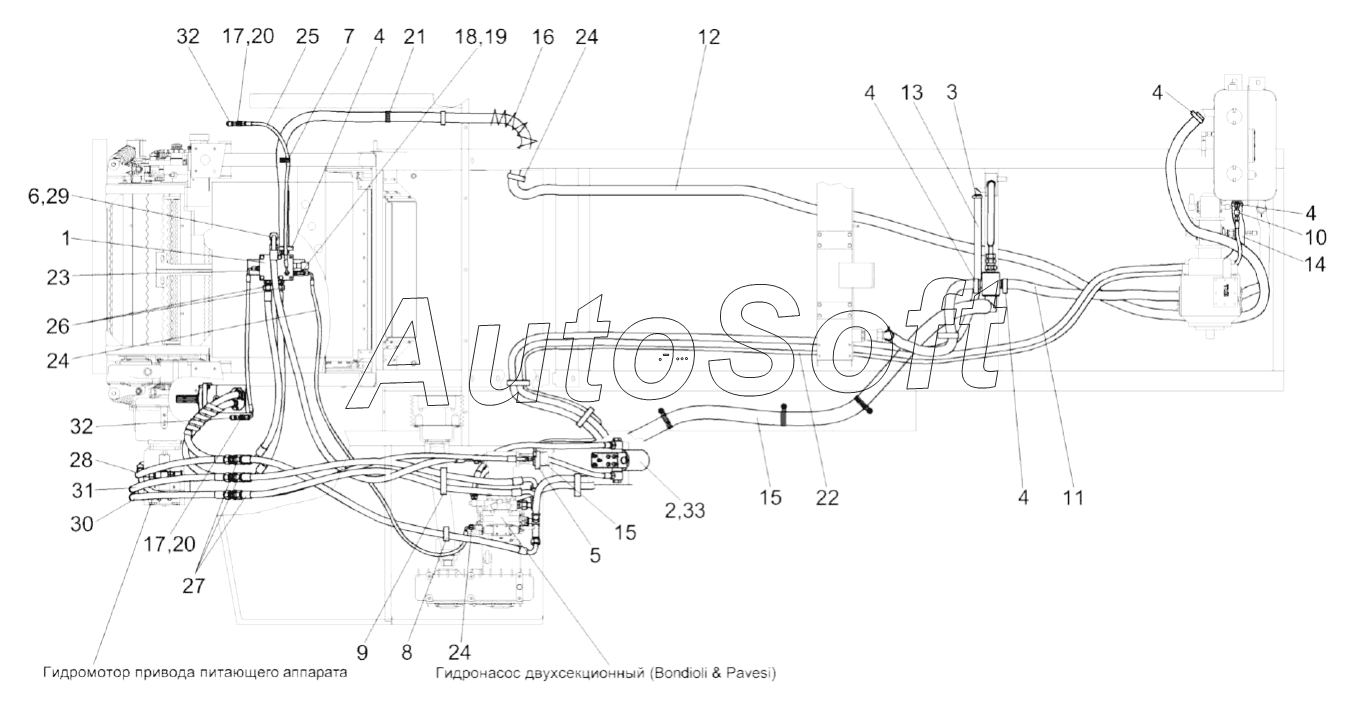

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 КВС-2-0604000Б (вид сверху)
/179.gif)
1
2
3
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0604000Б | К***Б | Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 | |
| 1 | К***А | Гидроблок адаптеров | |
| 2 | К***0 | Фильтр напорный | |
| 3 | А***0 | Хомут стяжной | |
| 4 | А***0 | Хомут стяжной | |
| 5 | А***0 | Хомут стяжной | |
| 6 | К***0 | Угольник | |
| 7 | К***0 | Хомут | |
| 8 | К***8 | Хомут | |
| 9 | К***9 | Хомут | |
| 10 | У***0 | Тройник | |
| 11 | Р***0 | Рукав 32х43-1,6 - 10362 | |
| 12 | Р***3 | Рукав всасывающий 17 G-20 | |
| 13 | Р***5 | Рукав всасывающий 17 G-16 | |
| 14 | Р***8 | Рукав всасывающий 17 G-20 | |
| 15 | Р***4 | Рукав всасывающий 17 G-32 | |
| 16 | О***6 | Оплетка | |
| 17 | П***А | Штуцер проходной | |
| 18 | П***2 | Ниппель | |
| 19 | П***А | Штуцер | |
| 20 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 21 | 5***9 | Втулка | |
| 22 | Р***0 | Рукав высокого давления | |
| 23 | Р***0 | Рукав высокого давления | |
| 24 | Р***0 | Рукав высокого давления | |
| 25 | Р***0 | Рукав высокого давления | |
| 26 | Р***0 | Рукав высокого давления | |
| 27 | Р***0 | Рукав высокого давления | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | Р***M | Рукав высокого давления | |
| 31 | Р***M | Рукав высокого давления | |
| 32 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 33 | P***5 | Фильтроэлемент |
