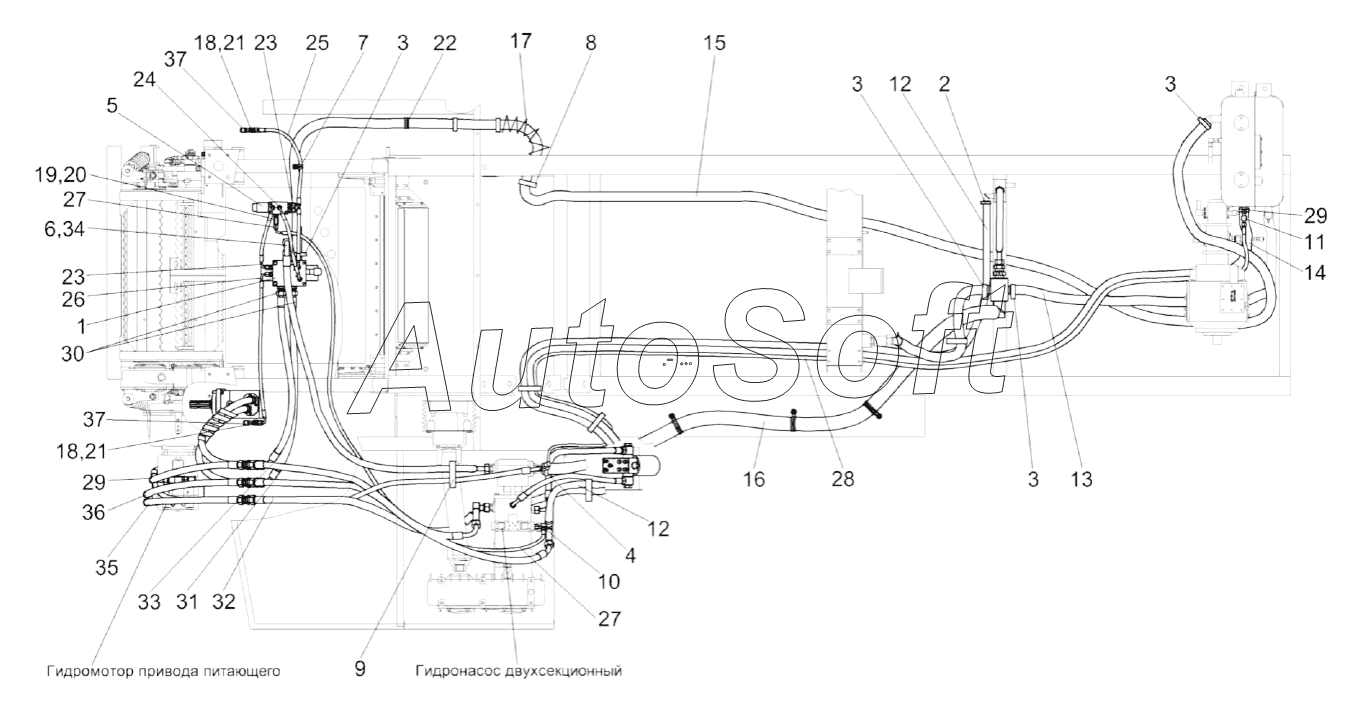

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 КВС-2-0624000 (вид сверху)
/181.gif)
29
29
20
21
21
22
23
23
24
25
26
27
27
28
19
30
31
32
33
34
35
36
37
37
10
1
2
3
3
3
3
4
5
6
7
8
9
11
12
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0624000 | К***0 | Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 | |
| 1 | К***0 | Гидроблок адаптеров | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | А***0 | Хомут стяжной | |
| 5 | К***1 | Гидроблок управления | |
| 6 | К***0 | Угольник | |
| 7 | К***0 | Хомут | |
| 8 | К***8 | Хомут | |
| 9 | К***9 | Хомут | |
| 10 | П***0 | Угольник | |
| 11 | У***0 | Тройник | |
| 12 | Р***5 | Рукав всасывающий 17 G-16 | |
| 13 | Р***0 | Рукав 32х43-1,6 - 10362 | |
| 14 | Р***8 | Рукав всасывающий 17 G-20 | |
| 15 | Р***3 | Рукав всасывающий 17 G-20 | |
| 16 | Р***4 | Рукав всасывающий 17 G-32 | |
| 17 | О***6 | Оплетка | |
| 18 | П***А | Штуцер проходной | |
| 19 | П***2 | Ниппель | |
| 20 | П***А | Штуцер | |
| 21 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 22 | 5***9 | Втулка | |
| 23 | Р***0 | Рукав высокого давления | |
| 24 | Р***0 | Рукав высокого давления | |
| 25 | Р***0 | Рукав высокого давления | |
| 26 | Р***0 | Рукав высокого давления | |
| 27 | Р***0 | Рукав высокого давления | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | Р***0 | Рукав высокого давления | |
| 32 | Р***5 | Рукав высокого давления | |
| 33 | Р***5 | Рукав высокого давления | |
| 34 | Р***0 | Рукав высокого давления | |
| 35 | Р***M | Рукав высокого давления | |
| 36 | Р***M | Рукав высокого давления | |
| 37 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
