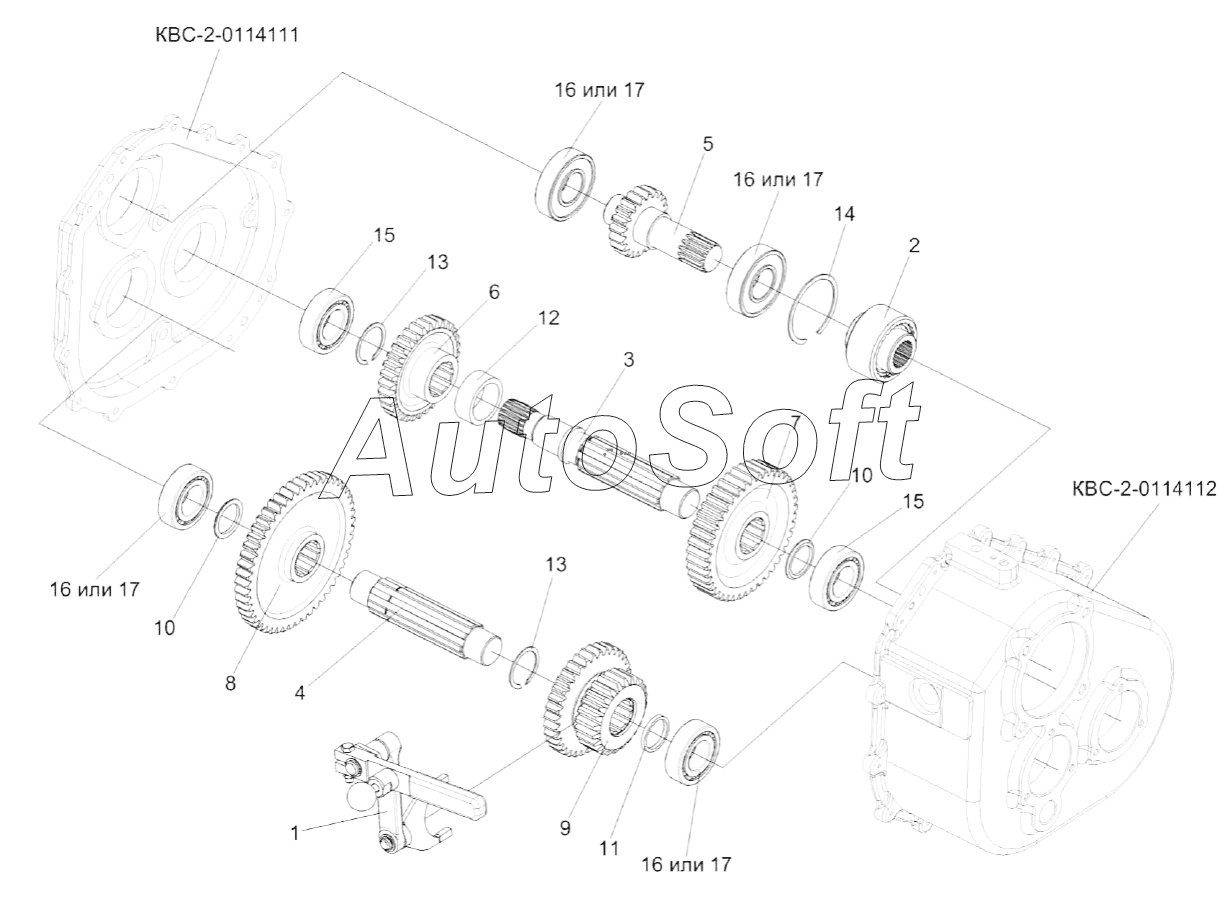

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Коробка передач КВС-2-0114100А (Валы и шестерни)
/20.gif)
9
17
17
17
17
16
16
16
16
15
15
14
13
13
12
11
10
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0114100А | К***А | Коробка передач | |
| 1 | К***А | Рычаг | |
| 2 | К***0 | Муфта | |
| 3 | К***1 | Вал | |
| 4 | К***2 | Вал | |
| 5 | К***3 | Вал-шестерня | |
| 6 | К***4 | Шестерня | |
| 7 | К***5 | Шестерня | |
| 8 | К***6 | Шестерня | |
| 9 | К***7 | Шестерня | |
| 10 | К***1 | Втулка | |
| 11 | К***4 | Кольцо | |
| 12 | К***4 | Втулка распорная | |
| 13 | В***0 | Кольцо В48-13940 | |
| 14 | В***1 | Кольцо | |
| 15 | 3***8 | Подшипник 308-8338 | |
| 16 | 5***1 | Подшипник 553508-5721 | |
| 17 | 2***Е | Подшипник (фирма SKF) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
