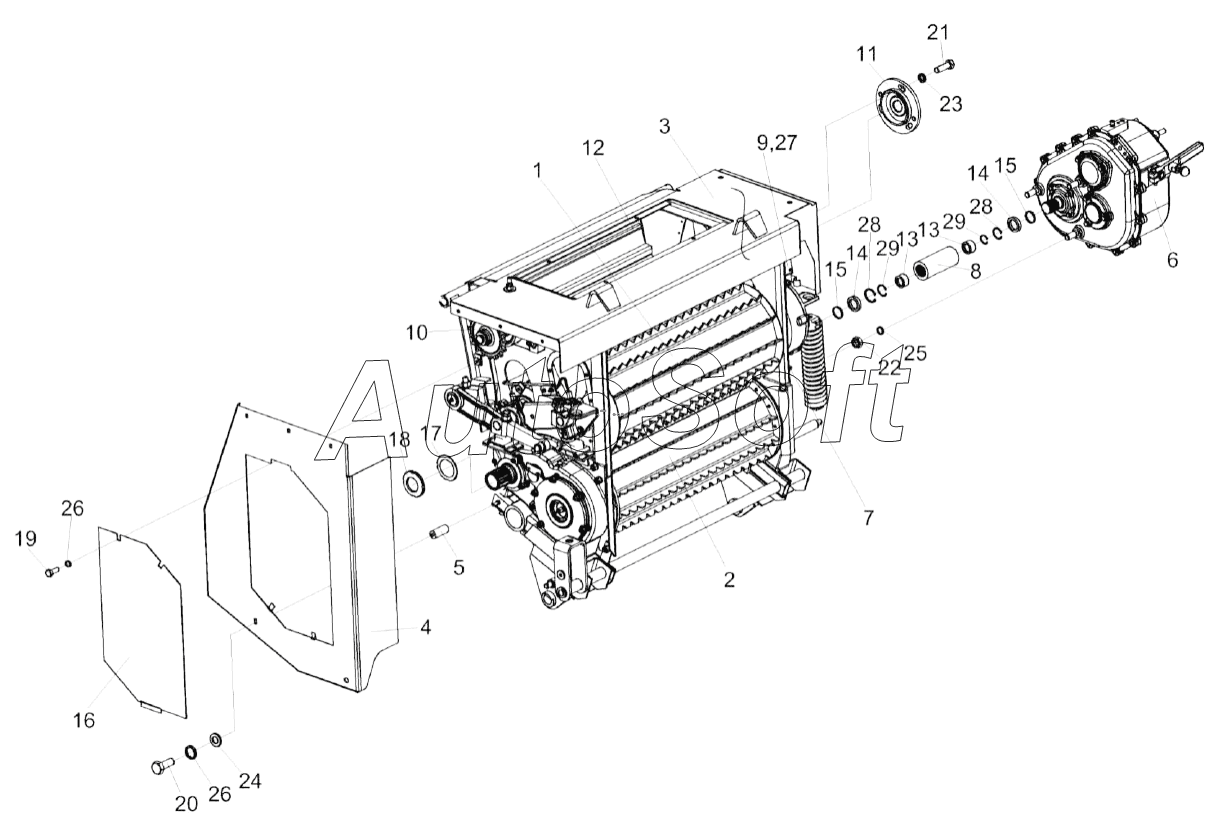

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Аппарат питающий КВС-2-0111000В-01
/23.gif)
22
14
14
15
15
16
17
18
19
20
21
13
13
23
24
25
26
26
27
28
28
29
29
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0111000В-01 | К***1 | Аппарат питающий | |
| КВС-2-0111710 | К***0 | Муфта | |
| КВС-2-0111720 | К***0 | Муфта | |
| КВС-2-0120870 | К***0 | Щиток | |
| 1 | К***0 | Вальцы верхние | |
| 2 | К***2 | Вальцы нижние | |
| 3 | К***Б | Рама верхняя | |
| 4 | К***0 | Щиток | |
| 5 | К***А | Опора | |
| 6 | К***А | Коробка передач | |
| 7 | К***0 | Ограничитель | |
| 8 | К***4 | Полумуфта плавающая | |
| 9 | К***1 | Датчик камнедетектора | |
| 10 | К***А | Контрпривод | |
| 11 | К***2 | Крышка | |
| 12 | К***5 | Уплотнитель | |
| 13 | К***3 | Муфта | |
| 14 | К***2 | Прокладка | |
| 15 | К***1 | Шайба | |
| 16 | К***3 | Крышка | |
| 17 | П***6 | Шайба | |
| 18 | П***6 | Гайка | |
| 19 | Б***6 | Болт М8-6ех16-7796 | |
| 20 | Б***6 | Болт М8-6ех20-7796 | |
| 21 | Б***8 | Болт М6-6ех12-7798 | |
| 22 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 23 | Ш***2 | Шайба 6.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 18.65Г-6402 | |
| 26 | Ш***8 | Шайба С8.01-6958 | |
| 27 | Ш***1 | Шайба С.10.01-11371 | |
| 28 | В***0 | Кольцо В78-13940 | |
| 29 | В***1 | Кольцо В36-13941 |
