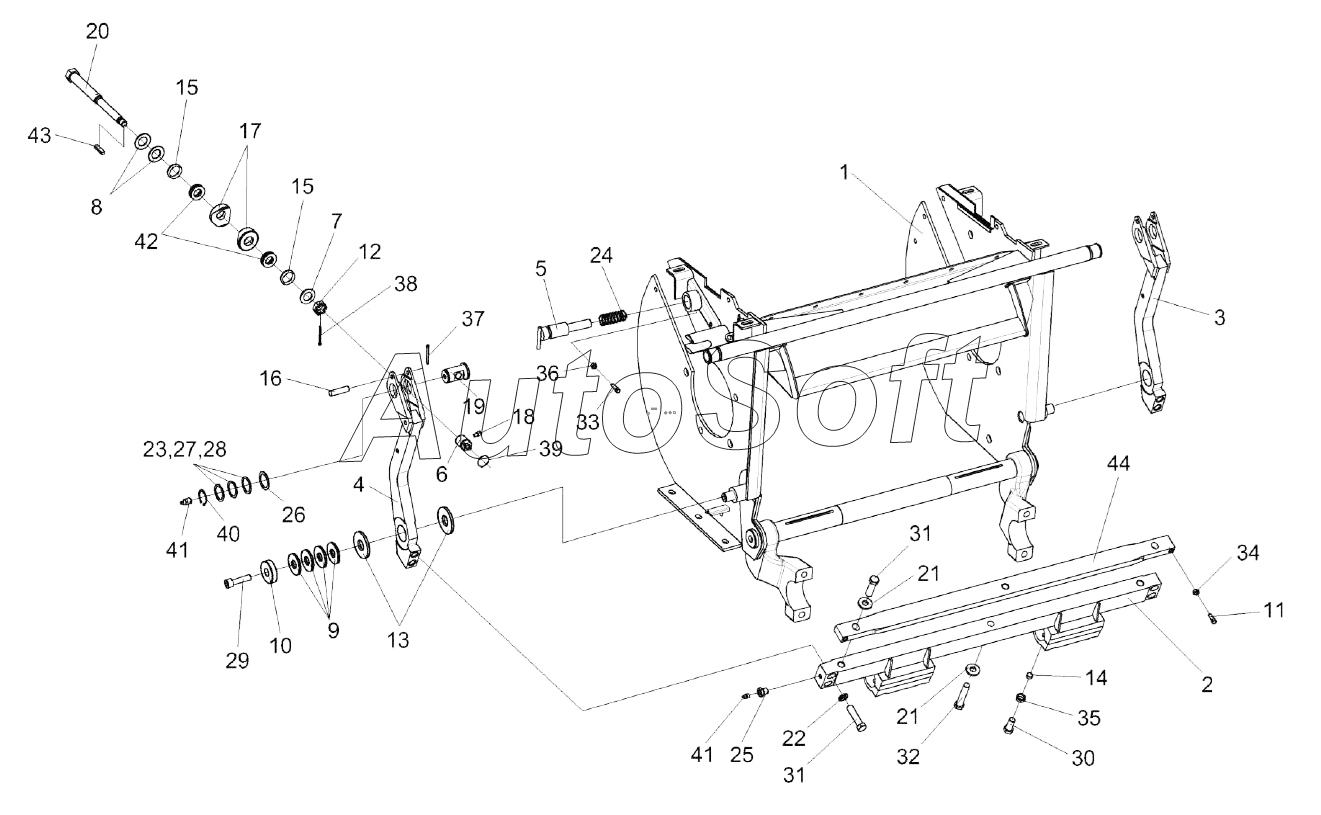

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Установка рычагов КВС-2-0117020 и КВС-2-0117020-01
/31.gif)
34
24
25
26
27
28
29
30
31
31
32
33
23
35
36
37
38
39
40
41
41
42
43
44
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
15
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Рама | |
| 2 | К***А | Подбрусник | |
| 3 | К***0 | Рычаг | |
| 4 | К***1 | Рычаг | |
| 5 | К***0 | Фиксатор | |
| 6 | К***1 | Втулка | |
| 7 | К***1 | Шайба | |
| 8 | К***2 | Пружина тарельчатая | |
| 9 | К***5 | Пружина тарельчатая | |
| 10 | К***6 | Шайба | |
| 11 | К***9 | Болт | |
| 12 | К***1 | Гайка | |
| 13 | К***7 | Шайба | |
| 14 | К***8 | Вкладыш | |
| 15 | К***1 | Кольцо | |
| 16 | К***3 | Ось | |
| 17 | К***6 | Шайба | |
| 18 | К***3 | Винт | |
| 19 | К***1 | Ось | |
| 20 | К***1 | Винт | |
| 21 | К***А | Шайба | |
| 22 | К***6 | Шайба | |
| 23 | К***9 | Кольцо | |
| 24 | М***3 | Пружина | |
| 25 | П***8 | Штуцер | |
| 26 | П***8 | Шайба | |
| 27 | П***7 | Шайба | |
| 28 | П***3 | Шайба | |
| 29 | Б***6 | Болт М12-6eх35-7796 | |
| 30 | Б***6 | Болт М16х1,5-6eх30-7796 | |
| 31 | Б***6 | Болт М16х1,5-6eх65-7796 | |
| 32 | К***4 | Болт | |
| 33 | В***3 | Винт В.М6-6eх20-1483 | |
| 34 | Г***6 | Гайка М10-6G-2526 | |
| 35 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 36 | Г***5 | Гайка М6-6G-5915 | |
| 37 | Ш***7 | Шплинт 3,2х25-397 | |
| 38 | Ш***7 | Шплинт 4х36-397 | |
| 39 | 2***3 | Кольцо 24 II 06-2833 | |
| 40 | В***2 | Кольцо В35-13942 | |
| 41 | 1***3 | Масленка | |
| 42 | 8***2 | Подшипник 8104-7872 | |
| 43 | Ш***0 | Шпонка 2-5х5х16-23360 | |
| 44 | К***3 | Брус противорежущий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
