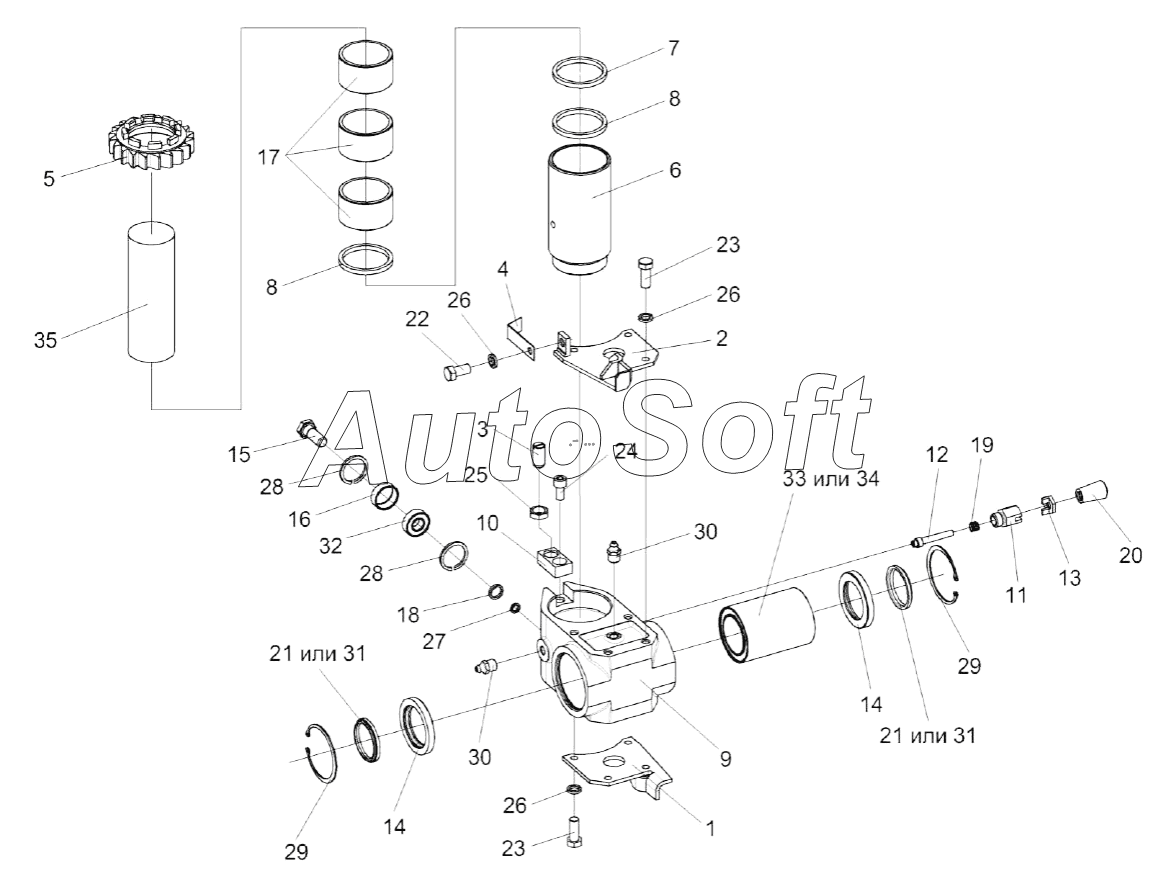

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Установка каретки КВС-2-0116510
/36.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
26
26
27
28
28
29
29
30
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0116160 | К***0 | Фиксатор | |
| КВС-2-0116510 | К***0 | Каретка | |
| 1 | К***0 | Кронштейн | |
| 2 | К***1 | Кронштейн | |
| 3 | К***0 | Устройство стопорное | |
| 4 | К***А | Прижим | |
| 5 | К***5 | Колесо храповое | |
| 6 | К***5 | Втулка резьбовая | |
| 7 | К***3 | Кольцо | |
| 8 | К***3 | Кольцо | |
| 9 | К***1 | Каретка | |
| 10 | К***6 | Планка | |
| 11 | К***4 | Корпус | |
| 12 | К***5 | Фиксатор | |
| 13 | К***6 | Гайка | |
| 14 | К***3 | Обойма | |
| 15 | К***4 | Болт | |
| 16 | К***4 | Обойма | |
| 17 | К***4 | Втулка | |
| 18 | К***6 | Втулка | |
| 19 | Р***7 | Пружина | |
| 20 | У***3 | Ручка | |
| 21 | 2***1 | Грязесъемник | |
| 22 | Б***6 | Болт М8-6eх16-7796 | |
| 23 | Б***6 | Болт М8-6eх20-7796 | |
| 24 | В***8 | Винт М10-6eх20-11738 | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 28 | В***1 | Кольцо | |
| 29 | В***3 | Кольцо В75-13943 | |
| 30 | 1***3 | Масленка | |
| 31 | 2***1 | Грязесъемник | |
| 32 | 8***2 | Подшипник 80202-7242 | |
| 33 | L***S | Подшипник LBCR 50 A-2LS | |
| 34 | K***S | Подшипник KB50-PP-AS | |
| 35 | Б***0 | Брусок шлифовальный |
