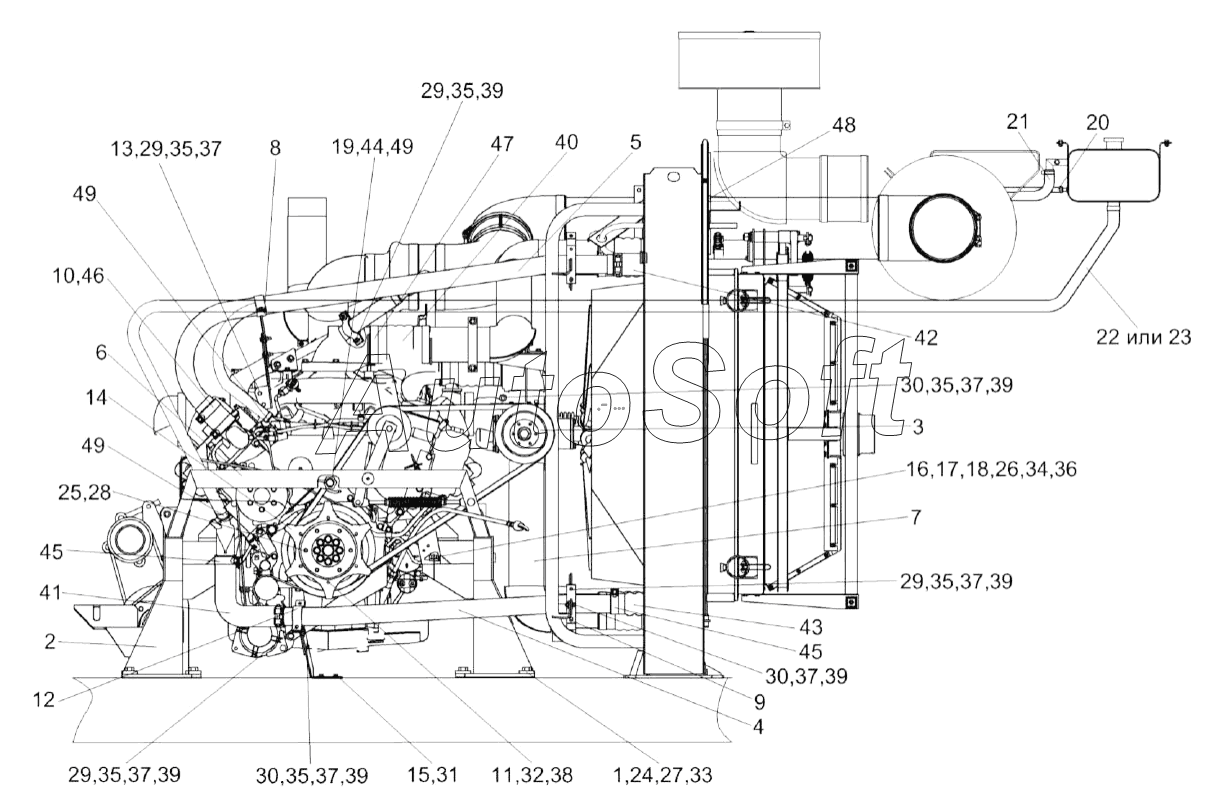

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Установка дизеля ОМ 502LA КВС-2-0150000В (лист 1)
/72.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
30
30
30
31
32
33
34
35
35
35
35
35
35
36
37
37
37
37
37
37
38
39
39
39
39
39
39
40
41
42
43
44
45
45
46
47
48
49
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150000В | К***В | Установка дизеля ОМ 502LA | |
| 1 | К***Б | Опора левая | |
| 2 | К***Б | Опора правая | |
| 3 | К***А | Привод вентилятора | |
| 4 | К***Г | Труба | |
| 5 | К***Б | Труба | |
| 6 | К***Б | Балка | |
| 7 | К***Б | Труба | |
| 8 | К***В | Хомут | |
| 9 | К***1 | Хомут | |
| 10 | К***8 | Рукав 68х78-0,098-10362 | |
| 11 | К***А | Шкив | |
| 12 | К***1 | Хомут | |
| 13 | К***2 | Кронштейн | |
| 14 | К***А | Звезда | |
| 15 | К***5 | Кронштейн | |
| 16 | К***5 | Пластина | |
| 17 | К***1 | Пластина | |
| 18 | К***А | Втулка | |
| 19 | К***А | Штуцер | |
| 20 | К***2 | Рукав 10х17,5-1-10362 | |
| 21 | К***4 | Рукав 22X32-1,47-10362 | |
| 22 | К***5 | Рукав 28х38-1,47-10362 | |
| 23 | К***6 | Рукав VENA SIL 200 028 | |
| 24 | К***1 | Шайба | |
| 25 | К***8 | Шайба | |
| 26 | П***4 | Шайба | |
| 27 | У***3 | Вкладыш | |
| 28 | У***8 | Болт | |
| 29 | Б***6 | Болт М8-6eх25-7796 | |
| 30 | Б***6 | Болт М8-6eх30-7796 | |
| 31 | Б***6 | Болт М8-6eх40-7796 | |
| 32 | Б***6 | Болт М10-6eх20-7796 | |
| 33 | Б***6 | Болт М20х1,5-6eх60-7796 | |
| 34 | Б***8 | Болт М18х1,5-6eх70-7798 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 39 | Ш***8 | Шайба С8.01-6958 | |
| 40 | П***2 | Патрубок | |
| 41 | П***0 | Патрубок | |
| 42 | П***0 | Патрубок VENA SIL 200 065 150 | |
| 43 | T***0 | Патрубок | |
| 44 | У***е | Уплотнение | |
| 45 | G***2 | Хомут без компенсатора | |
| 46 | G***1 | Хомут | |
| 47 | T***2 | Хомут червячный | |
| 48 | T***2 | Хомут червячный | |
| 49 | Ш***р | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
