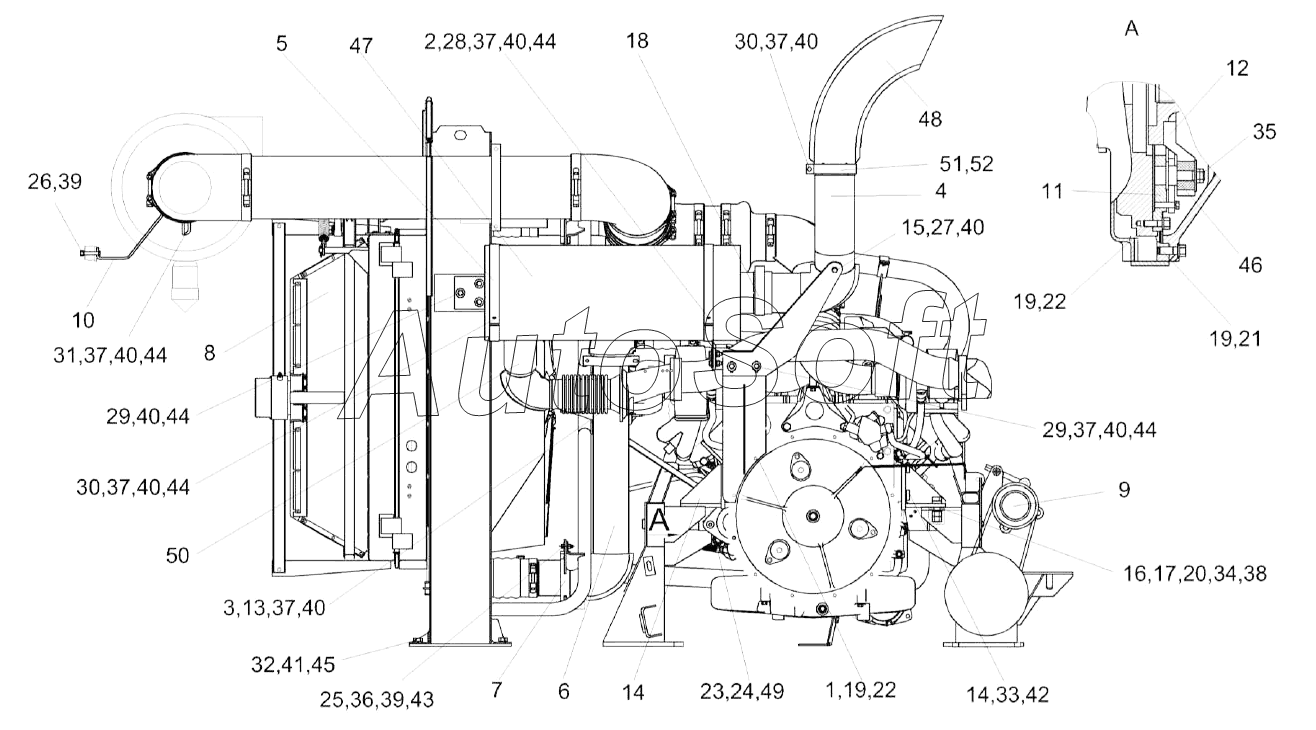

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Установка дизеля ОМ 502LA КВС-2-0150000В (лист 3)
/74.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
19
20
21
22
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
37
37
37
37
37
38
39
39
40
40
40
40
40
40
40
40
41
42
43
44
44
44
44
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150000В | К***В | Установка дизеля ОМ 502LA | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Хомут | |
| 3 | К***А | Коллектор выпускной | |
| 4 | К***Б | Коллектор выхлопной | |
| 5 | К***А | Хомут | |
| 6 | К***Б | Труба | |
| 7 | К***0 | Хомут | |
| 8 | К***А | Установка блока радиаторов | |
| 9 | К***А | Привод компрессора кондиционера | |
| 10 | К***0 | Хомут | |
| 11 | У***0 | Проставка | |
| 12 | У***0 | Диск ведомый | |
| 13 | К***3 | Прокладка | |
| 14 | К***2 | Кронштейн | |
| 15 | К***3 | Кронштейн | |
| 16 | К***5 | Пластина | |
| 17 | К***1 | Пластина | |
| 18 | К***7 | Хомут | |
| 19 | К***1 | Шайба | |
| 20 | П***4 | Шайба | |
| 21 | У***1 | Болт | |
| 22 | У***2 | Болт | |
| 23 | У***1 | Оплетка | |
| 24 | У***4 | Штуцер | |
| 25 | Б***6 | Болт М8-6eх30-7796 | |
| 26 | Б***6 | Болт М8-6eх40-7796 | |
| 27 | Б***6 | Болт М10-6eх25-7796 | |
| 28 | Б***6 | Болт М10-6eх30-7796 | |
| 29 | Б***6 | Болт М10-6eх35-7796 | |
| 30 | Б***6 | Болт М10-6eх40-7796 | |
| 31 | Б***6 | Болт М10-6eх45-7796 | |
| 32 | Б***6 | Болт М12-6eх40-7796 | |
| 33 | Б***6 | Болт М16-6eх45-7796 | |
| 34 | Б***8 | Болт М18х1,5-6eх70-7798 | |
| 35 | Г***6 | Гайка М14-6G-2526 | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6G-5915 | |
| 38 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 39 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 16.65Г-6402 | |
| 43 | Ш***8 | Шайба C 8.01-6958 | |
| 44 | Ш***8 | Шайба C 10.01-6958 | |
| 45 | Ш***8 | Шайба C 12.01-6958 | |
| 46 | 3***9 | Амортизатор | |
| 47 | 2***N | Глушитель 201400N | |
| 48 | К***0 | Труба выхлопная | |
| 49 | 1***2 | Хомут червячный | |
| 50 | К***0 | Хомут | |
| 51 | К***1 | Хомут | |
| 52 | У***1 | Кольцо уплотнительное |
