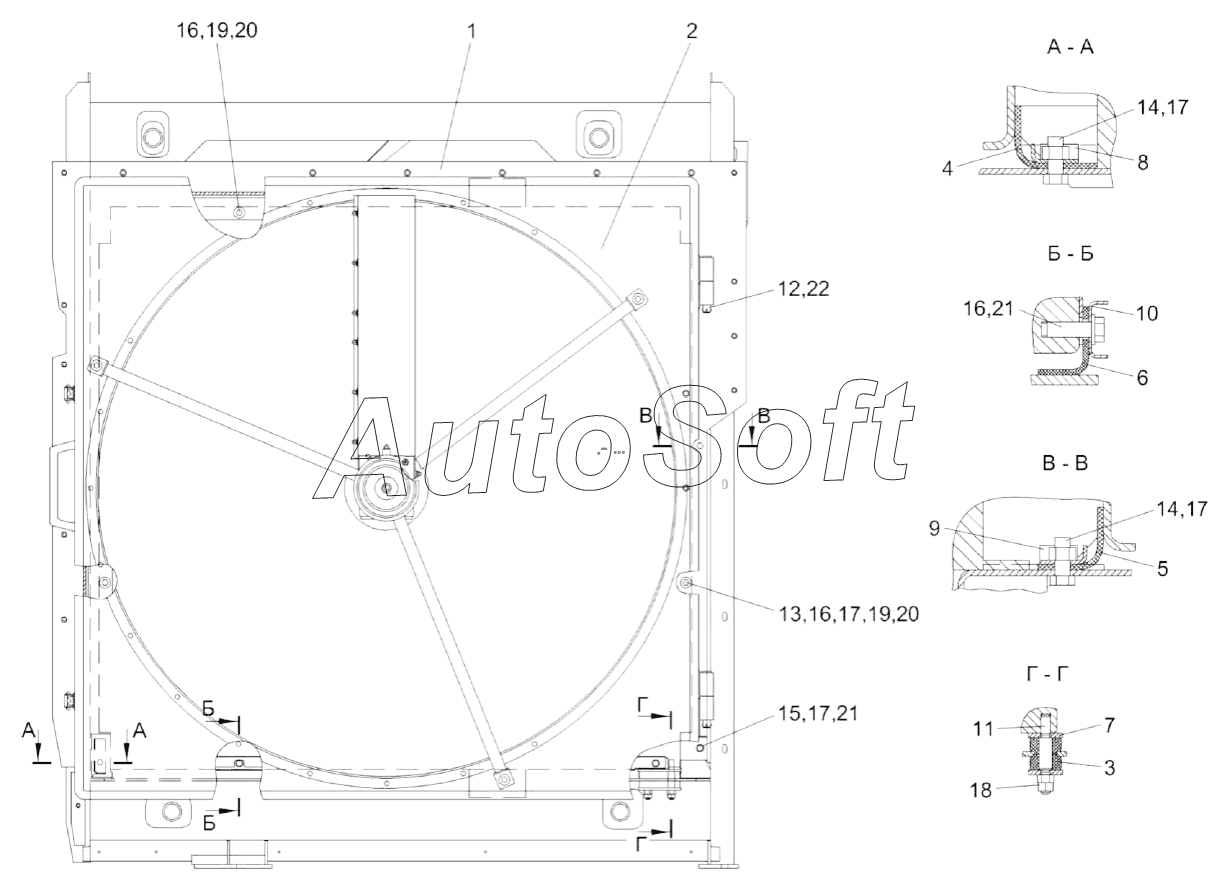

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Установка блока радиаторов КВС-2-0152000А (лист 2)
/86.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
16
17
17
17
17
18
19
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0152000А | К***А | Установка блока радиаторов | |
| 1 | К***0 | Рамка | |
| 2 | К***0 | Воздухозаборник | |
| 3 | К***1 | Виброизолятор | |
| 4 | К***7 | Уплотнение | |
| 5 | К***8 | Уплотнение | |
| 6 | К***9 | Уплотнение | |
| 7 | К***2 | Пластина | |
| 8 | К***3 | Прижим | |
| 9 | К***4 | Планка | |
| 10 | К***5 | Планка | |
| 11 | К***2 | Шпилька | |
| 12 | К***А | Ось | |
| 13 | У***5 | Шайба | |
| 14 | Б***6 | Болт М8-6eх16-7796 | |
| 15 | Б***6 | Болт М8-6eх20-7796 | |
| 16 | Б***6 | Болт М8-6eх25-7796 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***8 | Шайба С8.01-6958 | |
| 21 | Ш***1 | Шайба С.8.01-11371 | |
| 22 | Ш***7 | Шплинт 3,2х25-397 |
