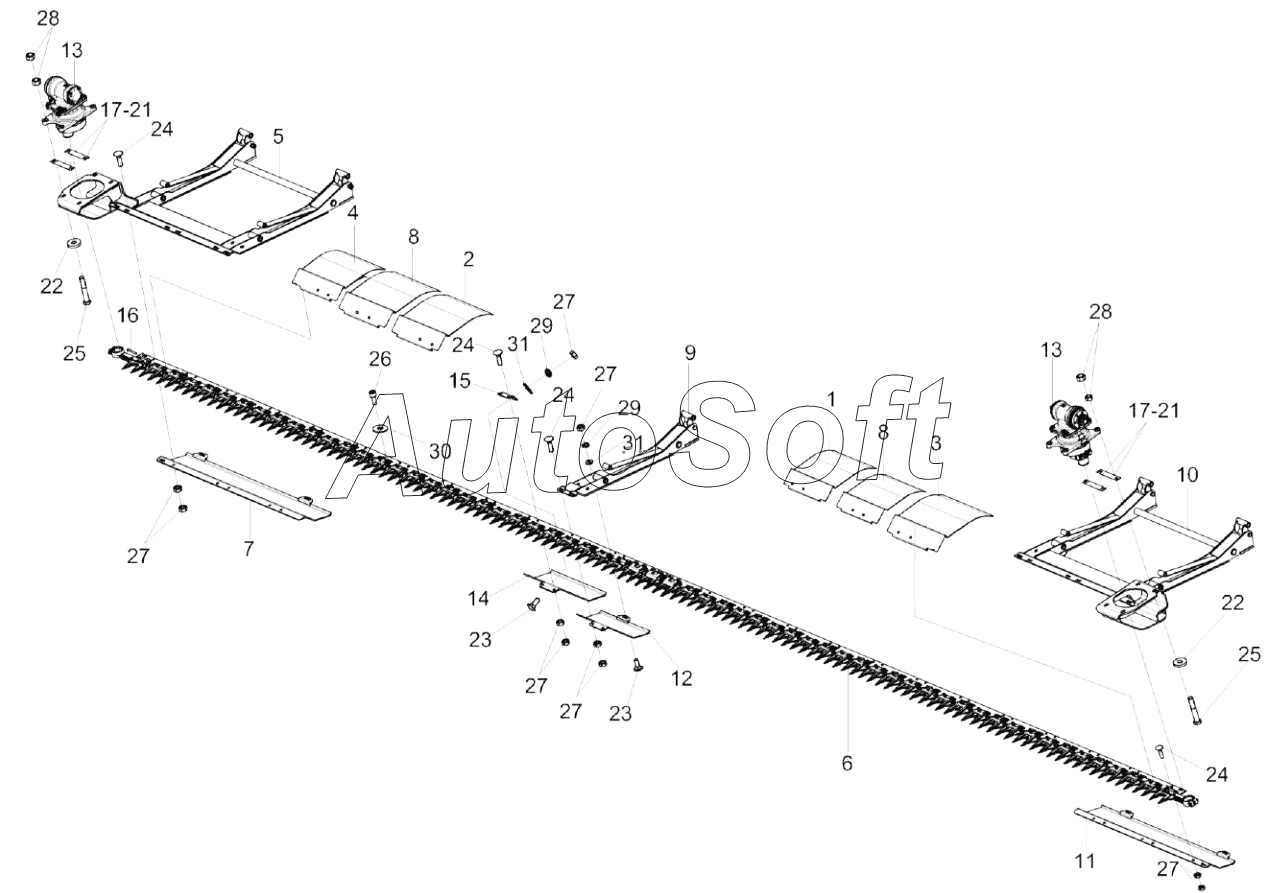

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2018). Аппарат режущий КЗК-1492-2507300
16
31
31
30
29
29
28
28
27
27
27
27
27
27
26
25
25
24
24
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
15
14
13
13
12
11
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1492-2507300 | К***0 | Аппарат режущий | |
| 1 | К***0 | Щиток | |
| 2 | К***1 | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***1 | Щиток | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Аппарат режущий | |
| 7 | К***0 | Полоз | |
| 8 | К***0 | Щиток | |
| 9 | К***Б | Рычаг | |
| 10 | К***В | Рычаг | |
| 11 | К***Б | Полоз | |
| 12 | К***А | Полоз | |
| 13 | К***0 | Редуктор | |
| 14 | К***1 | Подошва | |
| 15 | К***6 | Накладка | |
| 16 | К***2 | Ось | |
| 17 | К***4 | Прокладка регулировочная | |
| 18 | К***1 | Прокладка регулировочная | |
| 19 | К***2 | Прокладка регулировочная | |
| 20 | К***3 | Прокладка регулировочная | |
| 21 | К***4 | Прокладка регулировочная | |
| 22 | К***А | Шайба | |
| 23 | Б***2 | Болт М10-6eх25-7802 | |
| 24 | Б***2 | Болт М10-6eх35-7802 | |
| 25 | Б***6 | Болт М12-6eх70-7796 | |
| 26 | В***8 | Винт М8-6eх20-11738 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Ш***2 | Шайба 10.65Г-6402 | |
| 30 | Ш***2 | Шайба 8.65Г-6402 | |
| 31 | Ш***8 | Шайба C 10.01-6958 |
