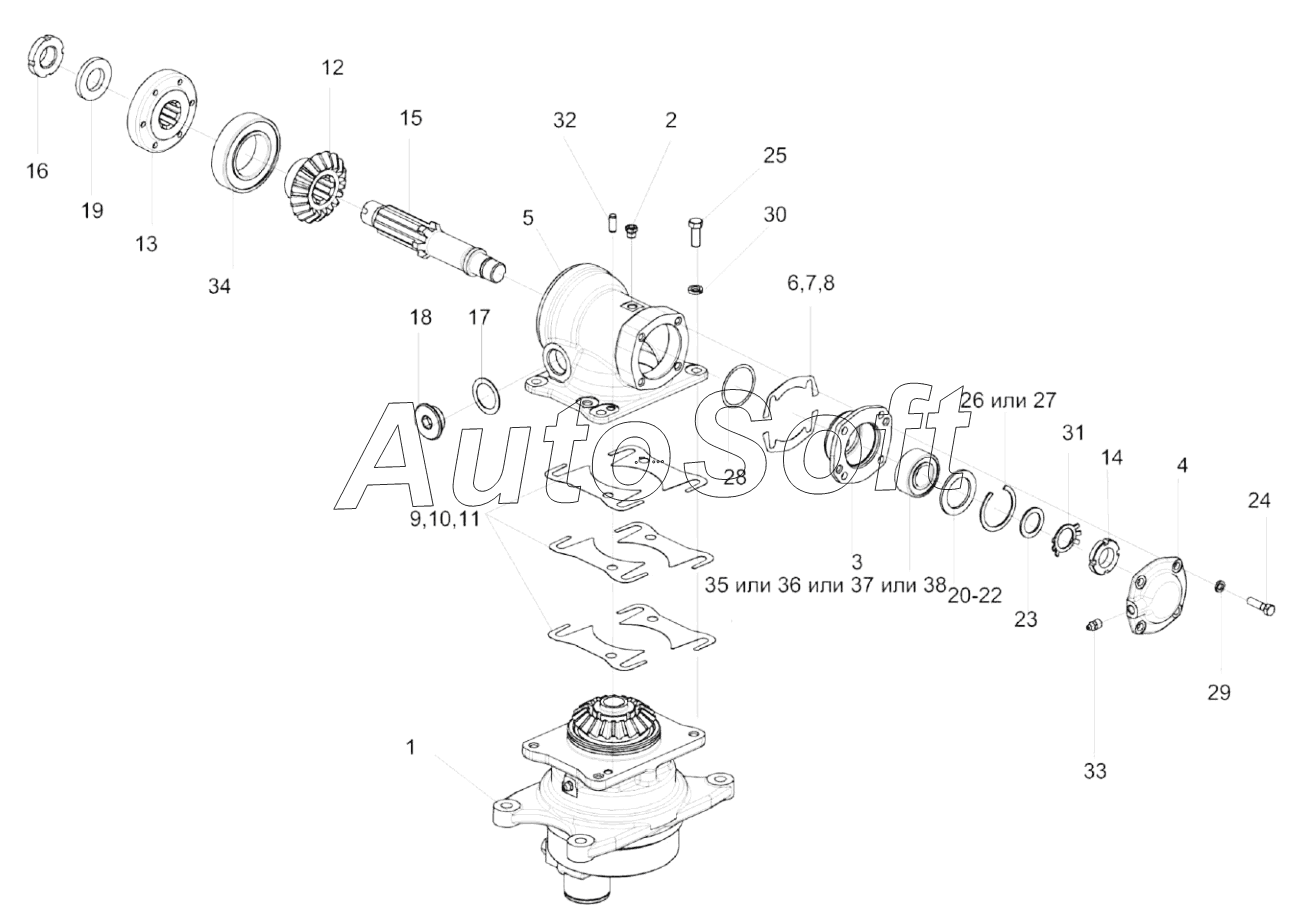

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2018). Редуктор КЗР 1517200
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
38
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1517010 | К***0 | Стакан | |
| КЗР1517200 | К***0 | Редуктор | |
| 1 | К***0 | Стакан | |
| 2 | К***0 | Клапан предохранительный | |
| 3 | К***3 | Стакан | |
| 4 | К***5 | Крышка | |
| 5 | К***1 | Корпус | |
| 6 | К***3 | Прокладка | |
| 7 | К***1 | Прокладка | |
| 8 | К***2 | Прокладка | |
| 9 | К***4 | Прокладка | |
| 10 | К***1 | Прокладка | |
| 11 | К***2 | Прокладка | |
| 12 | К***2 | Шестерня | |
| 13 | К***3 | Ступица | |
| 14 | К***4 | Гайка | |
| 15 | К***1 | Вал | |
| 16 | К***5 | Гайка | |
| 17 | К***А | Прокладка | |
| 18 | К***А | Пробка | |
| 19 | П***6 | Шайба | |
| 20 | П***3 | Прокладка | |
| 21 | П***4 | Прокладка | |
| 22 | П***5 | Прокладка | |
| 23 | П***А | Шайба | |
| 24 | Б***6 | Болт М8-6eх30-7796 | |
| 25 | Б***6 | Болт М10-6eх25-7796 | |
| 26 | В***1 | Кольцо | |
| 27 | В***3 | Кольцо | |
| 28 | 0***3 | Кольцо | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***2 | Шайба | |
| 32 | Ш***8 | Штифт | |
| 33 | М***3 | Масленка 1.2-19853 | |
| 34 | 6***1 | Подшипник 6210-2RS1 | |
| 35 | 3***9 | Подшипник | |
| 36 | 3***H | Подшипник | |
| 37 | 3***5 | Подшипник | |
| 38 | 5***S | Подшипник |
