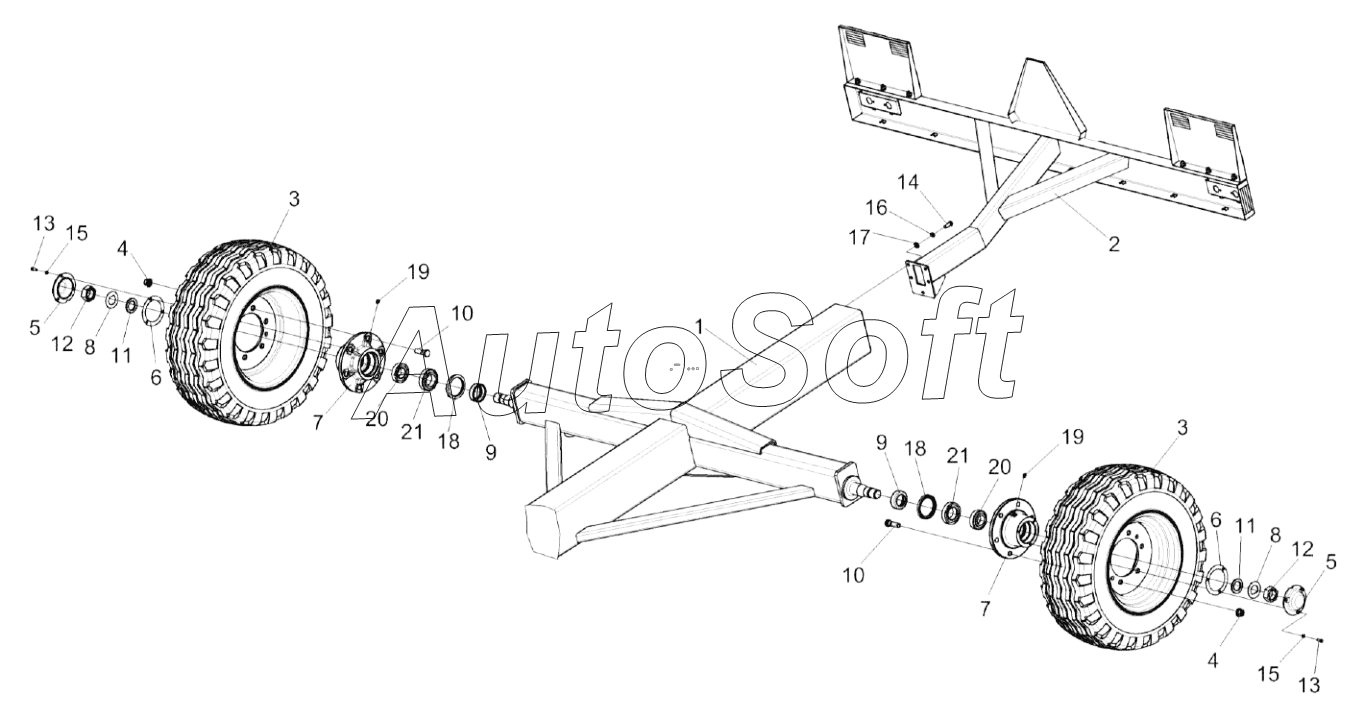

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2018). Установка задних колес КЛ 0109500 и балки габаритной КЗК 1592300
11
11
21
21
20
20
19
19
18
18
17
16
15
15
14
13
13
12
12
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2590010А | К***А | Тележка транспортная | |
| 1 | К***А | Рама в сборе | |
| 2 | К***0 | Балка габаритная | |
| 3 | К***0 | Колесо | |
| 4 | У***1 | Гайка | |
| 5 | К***2 | Крышка | |
| 6 | К***8 | Прокладка | |
| 7 | К***1 | Ступица | |
| 8 | К***5 | Шайба | |
| 9 | К***6 | Кольцо | |
| 10 | К***7 | Болт | |
| 11 | Р***Б | Втулка | |
| 12 | Р***А | Гайка | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | Б***6 | Болт М12-6eх30-7796 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 17 | Ш***1 | Шайба C.12.01-11371 | |
| 18 | М***2 | Манжета 1.2-75х100-1-8752 | |
| 19 | М***3 | Масленка 1.2-19853 | |
| 20 | 7***5 | Подшипник | |
| 21 | 7***5 | Подшипник 7510А-27365 |
