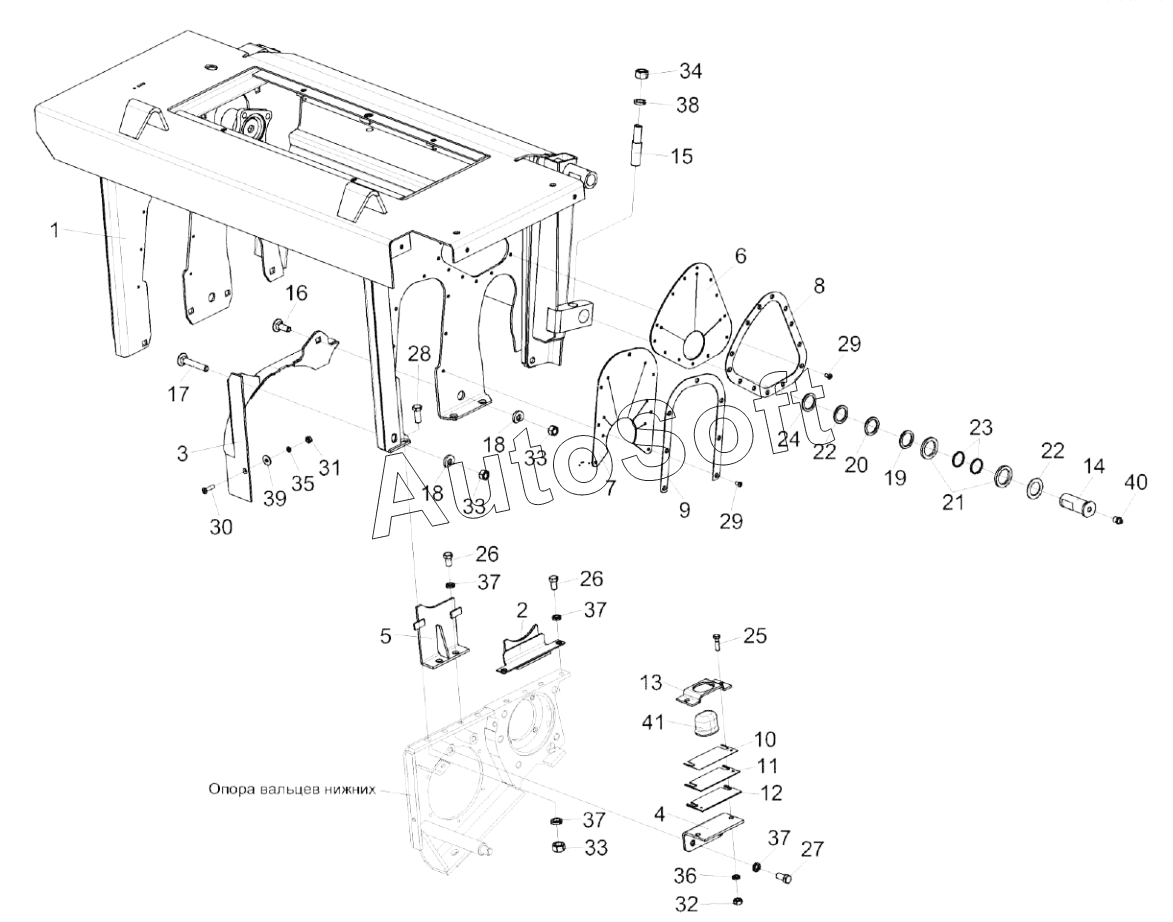

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Установка рамы верхней КВС-2-0111300В (лист 2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
26
27
28
29
29
30
31
32
33
33
33
34
35
36
37
37
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0111000В | К***В | Аппарат питающий | |
| КВС-2-0111000В-01 | К***1 | Аппарат питающий | |
| 1 | К***В | Рама верхняя | |
| 2 | К***0 | Ограничитель | |
| 3 | К***0 | Зашивка левая | |
| 4 | К***1 | Кронштейн | |
| 5 | К***А | Ограничитель | |
| 6 | К***5 | Накладка | |
| 7 | К***6 | Накладка | |
| 8 | К***6 | Накладка | |
| 9 | К***8 | Накладка | |
| 10 | К***8 | Прокладка | |
| 11 | К***1 | Прокладка | |
| 12 | К***2 | Прокладка | |
| 13 | К***9 | Обойма | |
| 14 | К***6 | Ось | |
| 15 | К***7 | Штифт | |
| 16 | К***1 | Болт | |
| 17 | К***4 | Болт | |
| 18 | К***8 | Шайба | |
| 19 | К***4 | Шайба регулировочная | |
| 20 | К***7 | Шайба | |
| 21 | М***5 | Кольцо | |
| 22 | М***1 | Шайба | |
| 23 | М***2 | Втулка | |
| 24 | П***2 | Шайба | |
| 25 | Б***6 | Болт М8-6eх30-7796 | |
| 26 | Б***6 | Болт М12-6eх20-7796 | |
| 27 | Б***6 | Болт М12-6eх25-7796 | |
| 28 | Б***6 | Болт М12-6eх30-7796 | |
| 29 | В***5 | Винт B2.М5-6eх10-17475 | |
| 30 | В***5 | Винт B2.М6-6eх22-17475 | |
| 31 | Г***5 | Гайка М6-6G-5915 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Г***5 | Гайка М12-6G-5915 | |
| 34 | Г***5 | Гайка М16-6G-5915 | |
| 35 | Ш***2 | Шайба 6.65Г-6402 | |
| 36 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 39 | Ш***1 | Шайба C.6.01-11371 | |
| 40 | М***3 | Масленка 1.2-19853 | |
| 41 | 8***0 | Буфер передней рессоры |
