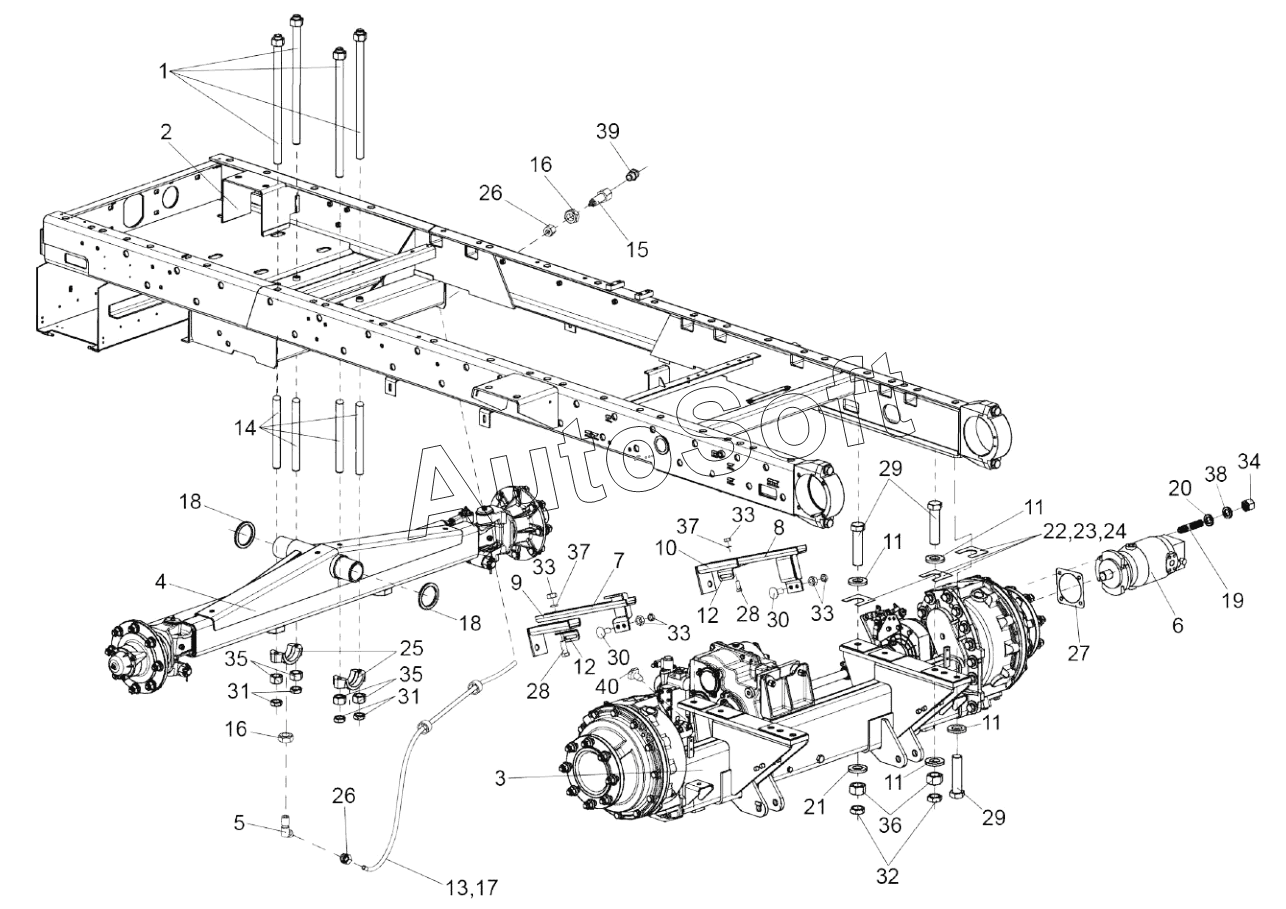

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Шасси КВС-2-0101500 (лист 2)
30
30
20
21
22
23
24
25
26
26
27
28
28
29
29
19
31
31
32
33
33
33
33
34
35
35
36
37
37
38
39
40
9
КВС-1-0101020
КВС-1-0101020-01
1
2
3
4
5
6
7
8
КВС-1-0102090
10
11
11
11
11
12
12
13
14
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0101020 | К***0 | Держатель | |
| КВС-1-0101020-01 | К***1 | Держатель | |
| КВС-1-0102090 | К***0 | Балка | |
| 1 | К***0 | Болт специальный | |
| 2 | К***0 | Рама шасси | |
| 3 | К***0 | Мост ведущий | |
| 4 | К***0 | Мост управляемых колес | |
| 5 | К***А | Угольник | |
| 6 | К***1 | Гидромотор | |
| 7 | У***А | Опора | |
| 8 | У***1 | Опора | |
| 9 | У***А | Кронштейн | |
| 10 | У***1 | Кронштейн | |
| 11 | К***1 | Шайба | |
| 12 | К***8 | Уголок | |
| 13 | К***5 | Оболочка | |
| 14 | К***2 | Втулка | |
| 15 | К***9 | Штуцер | |
| 16 | К***4 | Гайка | |
| 17 | П***1 | Трубка | |
| 18 | Р***8 | Шайба | |
| 19 | Р***Б | Шпилька | |
| 20 | У***3 | Шайба | |
| 21 | У***4 | Шайба | |
| 22 | У***4 | Прокладка | |
| 23 | У***1 | Прокладка | |
| 24 | У***2 | Прокладка | |
| 25 | У***8 | Крышка подшипника | |
| 26 | У***9 | Гайка | |
| 27 | 3***9 | Прокладка гидромотора | |
| 28 | Б***6 | Болт М10-6ех25-7796 | |
| 29 | Б***6 | Болт М20х1,5-6ех90-7796 | |
| 30 | Б***2 | Болт М10-6ех30-7802 | |
| 31 | Г***6 | Гайка М16-6G-2526 | |
| 32 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Г***5 | Гайка М14-6G-5915 | |
| 35 | Г***5 | Гайка М16-6G-5915 | |
| 36 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 39 | М***3 | Масленка 2.2-19853 | |
| 40 | П***М | Преобразователь первичный |
