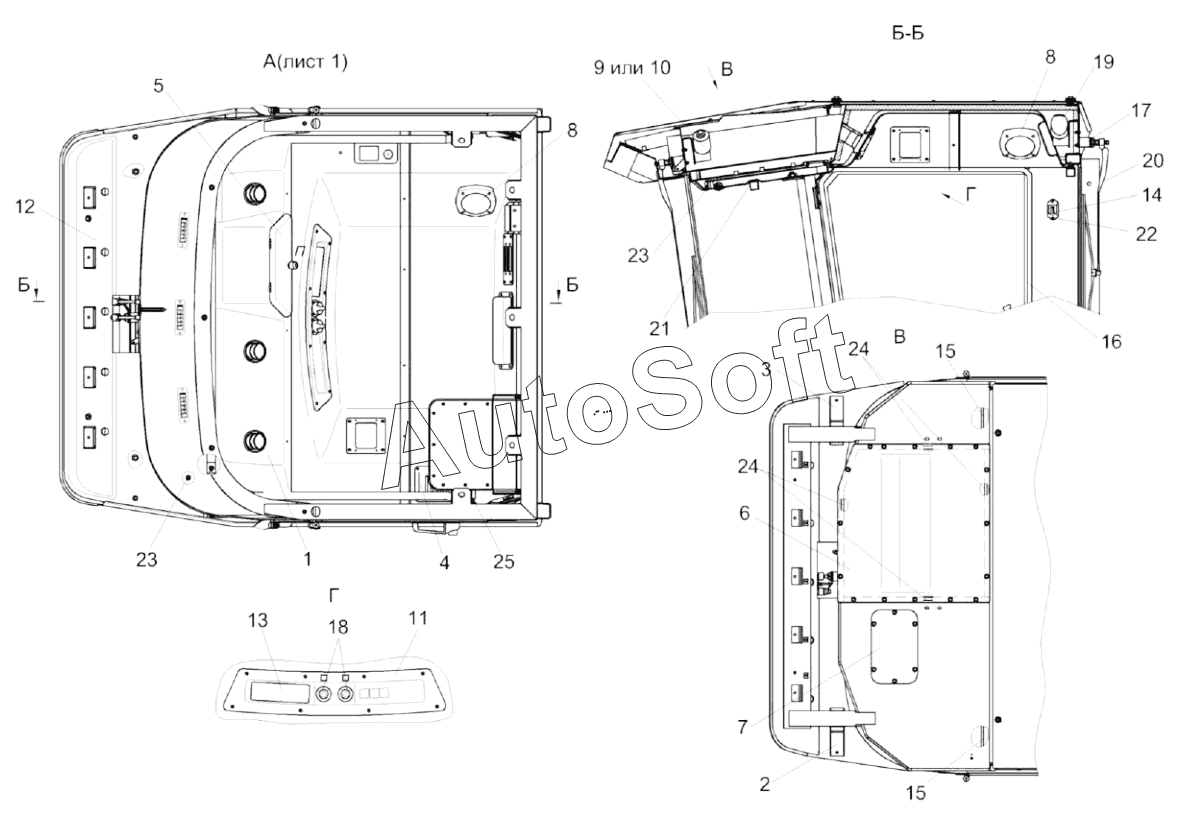

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Кабина КВС-2-0122000 (лист 2)
12
24
24
23
23
22
21
20
19
18
17
16
15
15
14
13
КВС-2-0122000
КВС-2-0122000
11
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0122000 | К***0 | Кабина | |
| 1 | К***2 | Потолок | |
| 2 | К***0 | Кронштейн | |
| 3 | К***1 | Кронштейн | |
| 4 | К***0 | Фильтр | |
| 5 | К***А | Крышка | |
| 6 | К***0 | Крышка | |
| 7 | С***0 | Люк | |
| 8 | С***0 | Крышка | |
| 9 | К***0 | Установка стеклоочистителя | |
| 10 | К***1 | Установка стеклоочистителя | |
| 11 | К***2 | Панель | |
| 12 | К***5 | Кронштейн | |
| 13 | К***5 | Крышка | |
| 14 | А***1 | Крючок для одежды | |
| 15 | К***1 | Уплотнение | |
| 16 | К***8 | Профиль Уплотнение Т-28 L=(4400±10)мм | |
| 17 | С***8 | Втулка | |
| 18 | У***А | Кнопка | |
| 19 | 1***0 | Моторедуктор | |
| 20 | 3***0 | Пантографное устройство | |
| 21 | 2***2 | Шторка солнцезащитная | |
| 22 | Ш***5 | Шуруп саморез 3,5х25 | |
| 23 | В***5 | Винт 4,2х25 | |
| 24 | У***E | Уплотнитель |
