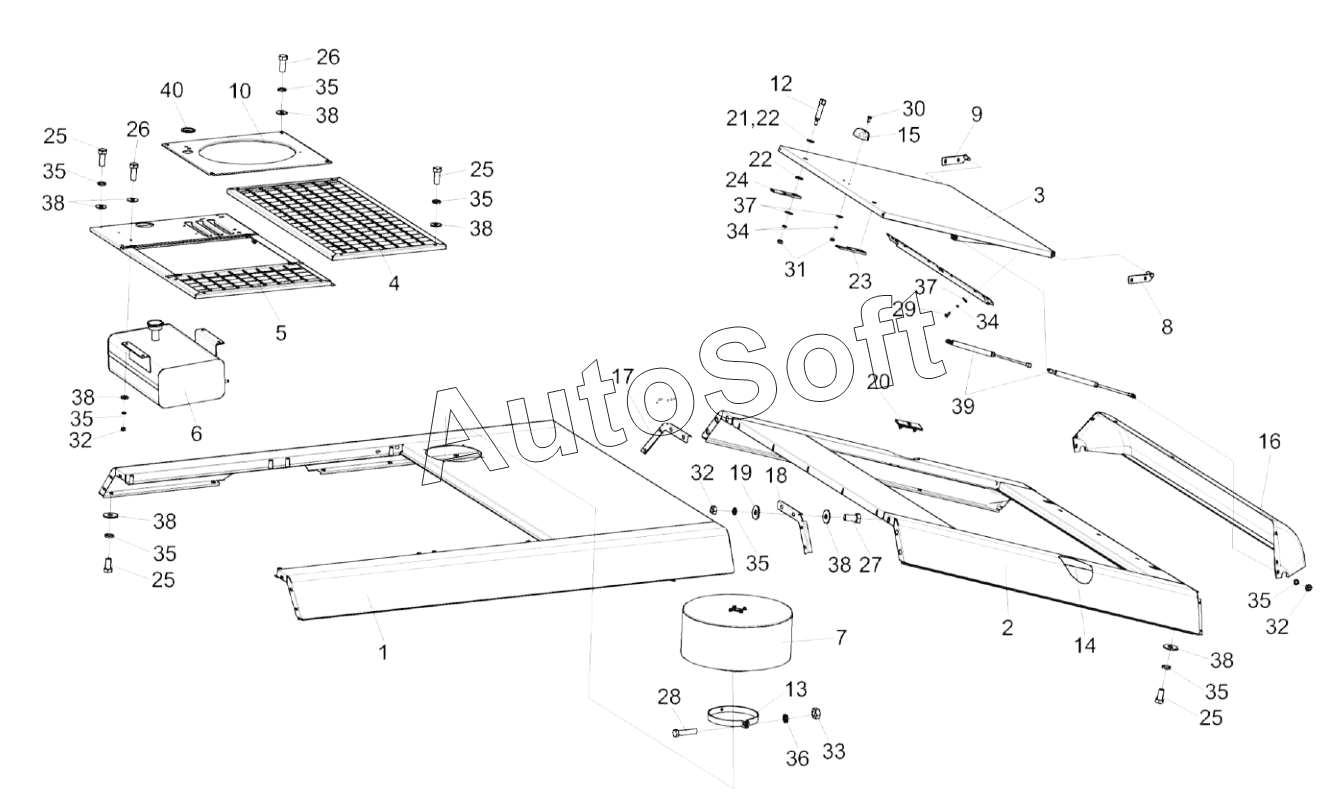

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Капот верхний КВС-2-0162000-01 (лист 1)
31
21
22
22
23
24
25
25
25
25
26
26
27
28
29
30
20
32
32
32
33
34
34
35
35
35
35
35
35
35
35
36
37
37
38
38
38
38
38
38
38
39
40
10
КВС-2-0162050
1
2
3
4
5
6
7
8
9
КВС-2-0162000-01
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0162000-01 | К***1 | Капот верхний | |
| КВС-2-0162050 | К***0 | Крыша | |
| 1 | К***0 | Каркас | |
| 2 | К***0 | Каркас капота | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Решетка | |
| 5 | К***0 | Панель | |
| 6 | К***Б | Бачок расширительный | |
| 7 | К***А | Воздухозаборник вращающийся | |
| 8 | К***0 | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***А | Крышка | |
| 11 | К***3 | Щиток | |
| 12 | К***5 | Палец | |
| 13 | К***3 | Хомут | |
| 14 | К***1 | Уплотнитель 2107-6107018М | |
| 15 | К***5 | Рукоятка | |
| 16 | К***А | Облицовка | |
| 17 | К***3 | Жесткость | |
| 18 | К***1 | Жесткость | |
| 19 | К***6 | Шайба | |
| 20 | A***2 | Подкладка | |
| 21 | К***4 | Шайба | |
| 22 | У***1 | Шайба | |
| 23 | У***7 | Фиксатор | |
| 24 | У***1 | Фиксатор | |
| 25 | Б***6 | Болт М8-6eх16-7796 | |
| 26 | Б***6 | Болт М8-6eх20-7796 | |
| 27 | Б***6 | Болт М8-6eх25-7796 | |
| 28 | Б***6 | Болт М10-6eх45-7796 | |
| 29 | Б***8 | Болт М6-6eх14-7798 | |
| 30 | Б***2 | Болт М6-6eх16-7802 | |
| 31 | Г***5 | Гайка М6-6G-5915 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 37 | Ш***8 | Шайба C 6.01-6958 | |
| 38 | Ш***8 | Шайба С8.01-6958 | |
| 39 | 1***0 | Пружина газовая | |
| 40 | 5***2 | Втулка |
