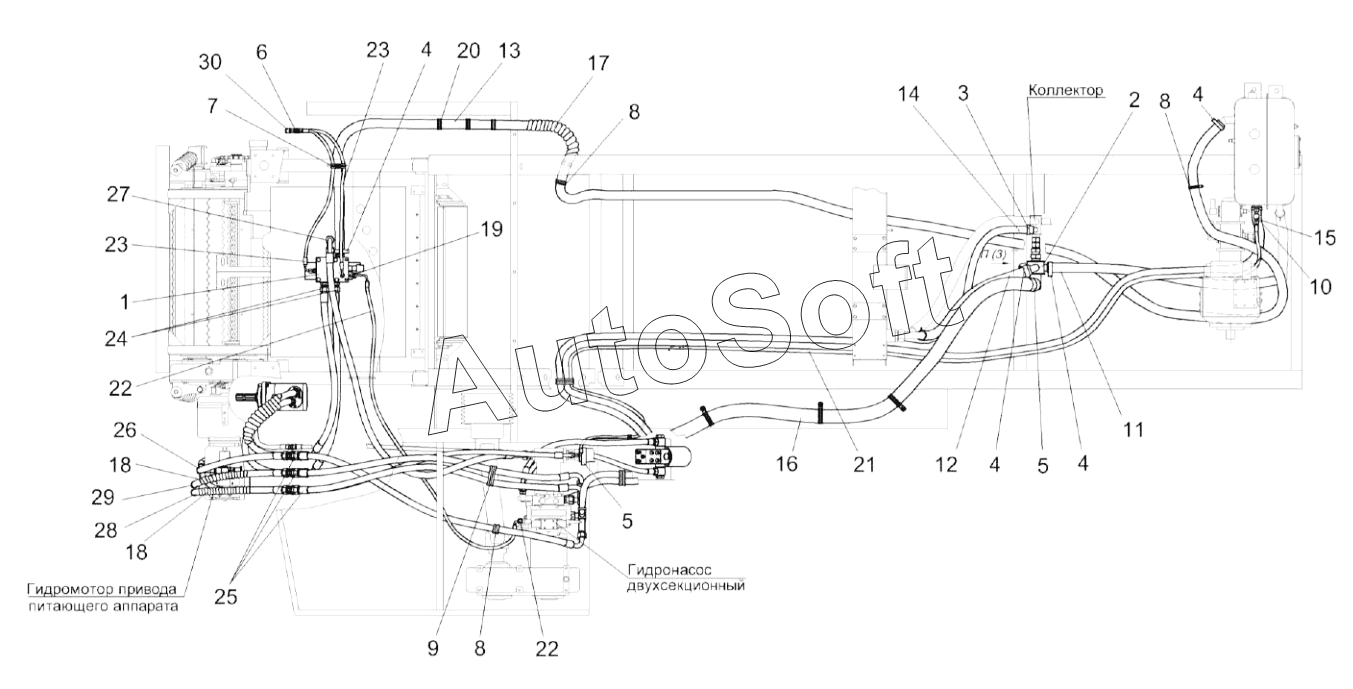

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 КВС-2-0604000Б (вид сверху)
15
30
29
28
27
26
25
24
23
23
22
22
21
20
19
18
18
17
16
14
13
12
11
10
9
8
8
8
7
6
5
5
4
4
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0604000Б | К***Б | Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 | |
| 1 | К***0 | Гидроблок адаптеров | |
| 2 | К***0 | Коллектор | |
| 3 | А***0 | Хомут стяжной | |
| 4 | А***0 | Хомут стяжной | |
| 5 | А***0 | Хомут стяжной | |
| 6 | Г***1 | Штуцер | |
| 7 | К***0 | Хомут | |
| 8 | К***8 | Хомут | |
| 9 | К***9 | Хомут | |
| 10 | У***0 | Тройник | |
| 11 | Р***5 | Рукав 32x43-1,6 - 10362 | |
| 12 | Р***9 | Рукав | |
| 13 | Р***3 | Рукав всасывающий 17 G-20 | |
| 14 | Р***7 | Рукав | |
| 15 | Р***8 | Рукав всасывающий 17 G-20 | |
| 16 | Р***2 | Рукав | |
| 17 | О***9 | Лента спиральная | |
| 18 | О***5 | Оплетка | |
| 19 | К***1 | Втулка дроссельная | |
| 20 | 5***9 | Втулка | |
| 21 | Р***о | Рукав высокого давления | |
| 22 | Р***° | Рукав высокого давления | |
| 23 | Р***° | Рукав высокого давления | |
| 24 | Р***° | Рукав высокого давления | |
| 25 | Р***° | Рукав высокого давления | |
| 26 | Р***° | Рукав высокого давления | |
| 27 | Р***° | Рукав высокого давления | |
| 28 | Р***M | Рукав высокого давления | |
| 29 | Р***M | Рукав высокого давления | |
| 30 | А***L | Соединение резьбовое с колпачком |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
