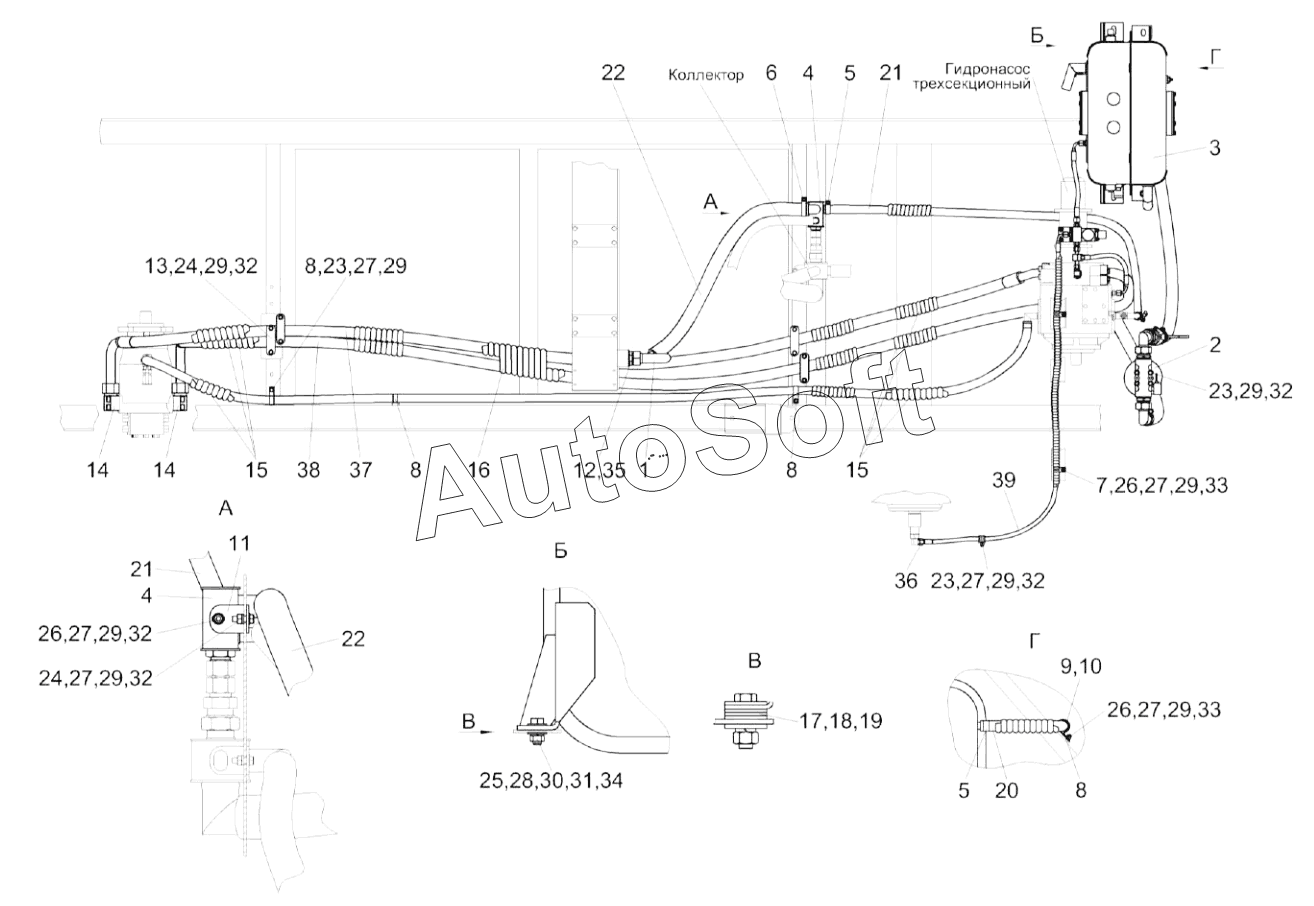

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Гидросистема привода ходовой части КВС-2-0601000В (вид сверху)
30
21
21
22
22
23
23
23
24
24
25
26
26
26
27
27
27
27
27
27
28
29
29
29
29
29
29
29
29
20
31
32
32
32
32
32
33
33
34
35
36
37
38
39
10
1
2
3
4
4
5
5
6
7
8
8
8
8
9
КВС-2-0601000В
КВС-2-0601000В
11
12
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0601000В | К***В | Гидросистема привода ходовой части | |
| 1 | К***Б | Угольник | |
| 2 | К***Б | Фильтр всасывающий | |
| 3 | К***В | Бак масляный | |
| 4 | К***0 | Коллектор | |
| 5 | А***0 | Хомут стяжной | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***0 | Хомут | |
| 8 | К***4 | Хомут | |
| 9 | У***0 | Пробка | |
| 10 | У***0 | Хомут стяжной | |
| 11 | К***3 | Кронштейн | |
| 12 | К***А | Штуцер | |
| 13 | К***8 | Прижим | |
| 14 | К***9 | Фланец | |
| 15 | О***2 | Оплетка Лента спиральная черная32х27х30 L=200±10 мм | |
| 16 | О***3 | Оплетка | |
| 17 | П***9 | Прокладка | |
| 18 | П***1 | Прокладка | |
| 19 | П***4 | Прокладка | |
| 20 | Р***3 | Рукав 20x29-1,6 - 10362 | |
| 21 | Р***9 | Рукав | |
| 22 | Р***7 | Рукав | |
| 23 | Б***6 | Болт М8-6eх20-7796 | |
| 24 | Б***6 | Болт М8-6eх25-7796 | |
| 25 | Б***6 | Болт М12-6eх35-7796 | |
| 26 | Б***2 | Болт М8-6eх20-7802 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12.65Г-6402 | |
| 31 | Ш***8 | Шайба C 12.01-6958 | |
| 32 | Ш***1 | Шайба C.8.01-11371 | |
| 33 | Ш***1 | Шайба C.10.01-11371 | |
| 34 | Ш***1 | Шайба C.12.01-11371 | |
| 35 | П***8 | Прокладка | |
| 36 | R***F | Переходник | |
| 37 | Р***M | Рукав высокого давления | |
| 38 | Р***M | Рукав высокого давления | |
| 39 | Р***° | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
