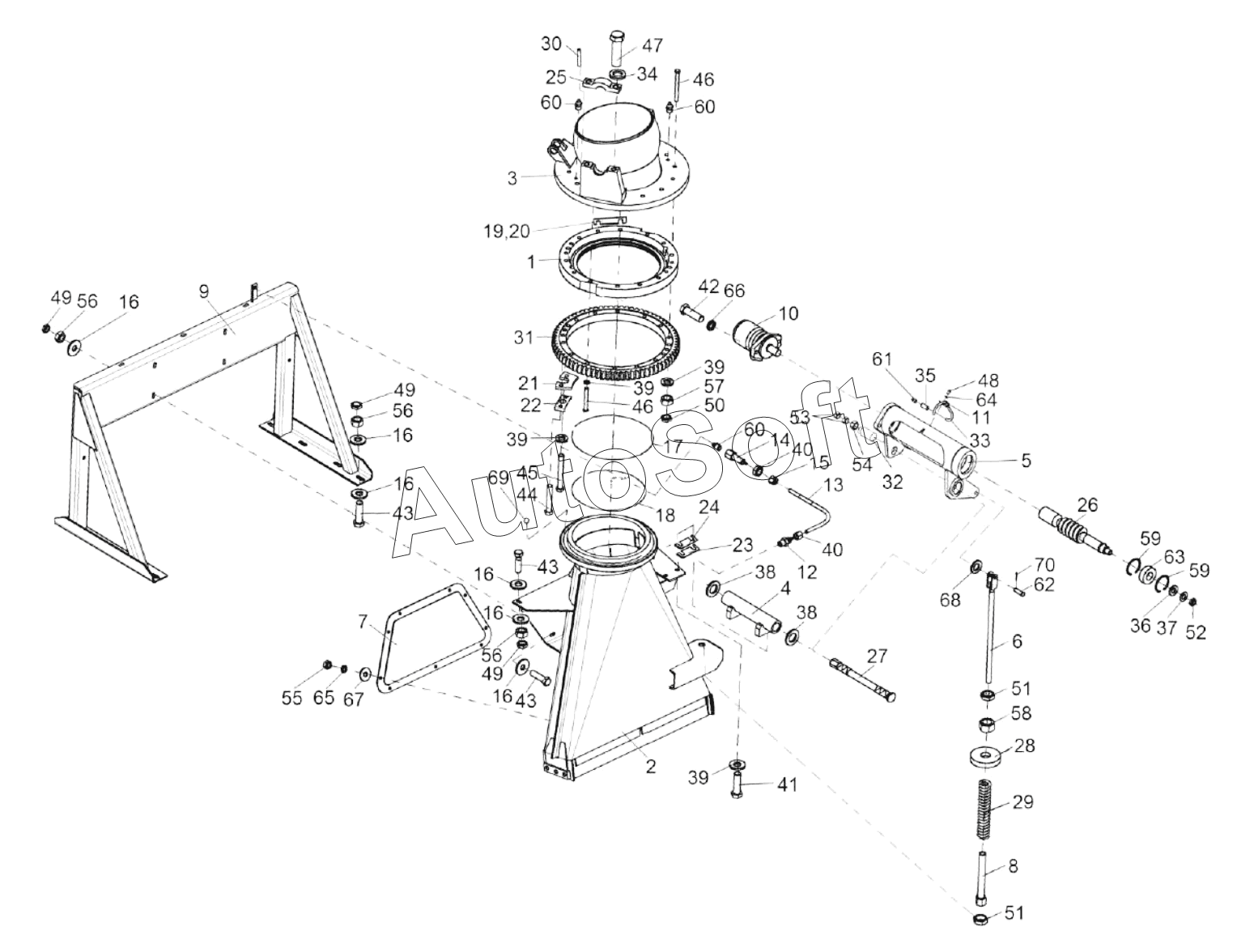

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Основание силосопровода и механизм поворота КВС-1-0143000
44
53
52
51
51
50
49
49
49
48
47
46
46
45
54
43
43
43
42
41
40
40
39
39
39
39
38
38
37
36
63
70
69
68
67
66
65
64
63
63
35
62
61
60
60
60
59
59
58
57
56
56
56
55
7
16
16
16
16
16
16
15
14
13
12
11
10
9
8
17
6
5
4
3
2
1
КВС-1-0143190
КВС-1-0143160
26
34
33
32
31
30
29
28
27
КВС-1-0143000
25
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0143000 | К***0 | Основание силосопровода и механизм поворота | |
| КВС-1-0143160 | К***0 | Корпус | |
| КВС-1-0143190 | К***0 | Трубопровод | |
| 1 | К***0 | Корпус | |
| 2 | К***А | Основание силосопровода | |
| 3 | К***А | Фланец | |
| 4 | К***0 | Опора | |
| 5 | К***Б | Корпус | |
| 6 | К***0 | Зацеп | |
| 7 | К***0 | Люк | |
| 8 | К***0 | Направляющая | |
| 9 | К***А | Рама | |
| 10 | К***0 | Гидромотор силосопровода | |
| 11 | К***6 | Хомут | |
| 12 | К***3 | Штуцер | |
| 13 | К***2 | Трубка | |
| 14 | К***9 | Штуцер | |
| 15 | К***4 | Гайка | |
| 16 | К***5 | Шайба | |
| 17 | К***1 | Уплотнение | |
| 18 | К***1 | Уплотнение | |
| 19 | К***3 | Прокладка | |
| 20 | К***1 | Прокладка | |
| 21 | К***А | Упор | |
| 22 | К***8 | Пластина стопорная | |
| 23 | К***1 | Прокладка | |
| 24 | К***1 | Прокладка | |
| 25 | К***9 | Крышка | |
| 26 | К***1 | Червяк | |
| 27 | К***5 | Ось | |
| 28 | К***6 | Шайба | |
| 29 | К***2 | Пружина | |
| 30 | К***5 | Штифт | |
| 31 | К***7 | Колесо | |
| 32 | К***3 | Втулка | |
| 33 | К***5 | Трубка | |
| 34 | К***2 | Шайба | |
| 35 | П***2 | Переходник | |
| 36 | К***1 | Шайба | |
| 37 | П***5 | Шайба | |
| 38 | У***5 | Шайба | |
| 39 | К***9 | Пластина | |
| 40 | У***9 | Гайка | |
| 41 | Б***6 | Болт М16х1,5-6ех40-7796 | |
| 42 | Б***6 | Болт М12х1,25-6ех40-7796 | |
| 43 | Б***9 | Болт | |
| 44 | Б***6 | Болт М12х1,25-6ех70-7796 | |
| 45 | Б***6 | Болт М12х1,25-6ех90-7796 | |
| 46 | Б***6 | Болт М12х1,25-6ех120-7796 | |
| 47 | Б***6 | Болт М16х1,5-6ех45-7796 | |
| 48 | В***3 | Винт В.М6-6ех10-17473 | |
| 49 | Г***6 | Гайка М12-6G-2526 | |
| 50 | Г***6 | Гайка М12х1,25-6G-2526 | |
| 51 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 52 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 53 | Г***6 | Гайка М24х2-6G-2526 | |
| 54 | Г***6 | Гайка М36х3-6G-2526 | |
| 55 | Г***5 | Гайка М8-6G-5915 | |
| 56 | Г***5 | Гайка М12-6G-5915 | |
| 57 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 58 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 59 | К***3 | Кольцо В62-13943 | |
| 60 | М***3 | Масленка 1.2-19853 | |
| 61 | М***3 | Масленка 2.2-19853 | |
| 62 | О***0 | Ось 6-12b 12x40-9650 | |
| 63 | П***H | Подшипник | |
| 63 | П***9 | Подшипник | |
| 63 | П***E | Подшипник | |
| 64 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 65 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 66 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 67 | Ш***8 | Шайба С8.01-6958 | |
| 68 | Ш***1 | Шайба С.12.01-11371 | |
| 69 | Ш***2 | Шарик 9-5-3722 | |
| 70 | Ш***7 | Шплинт 3,2х20-397 |
