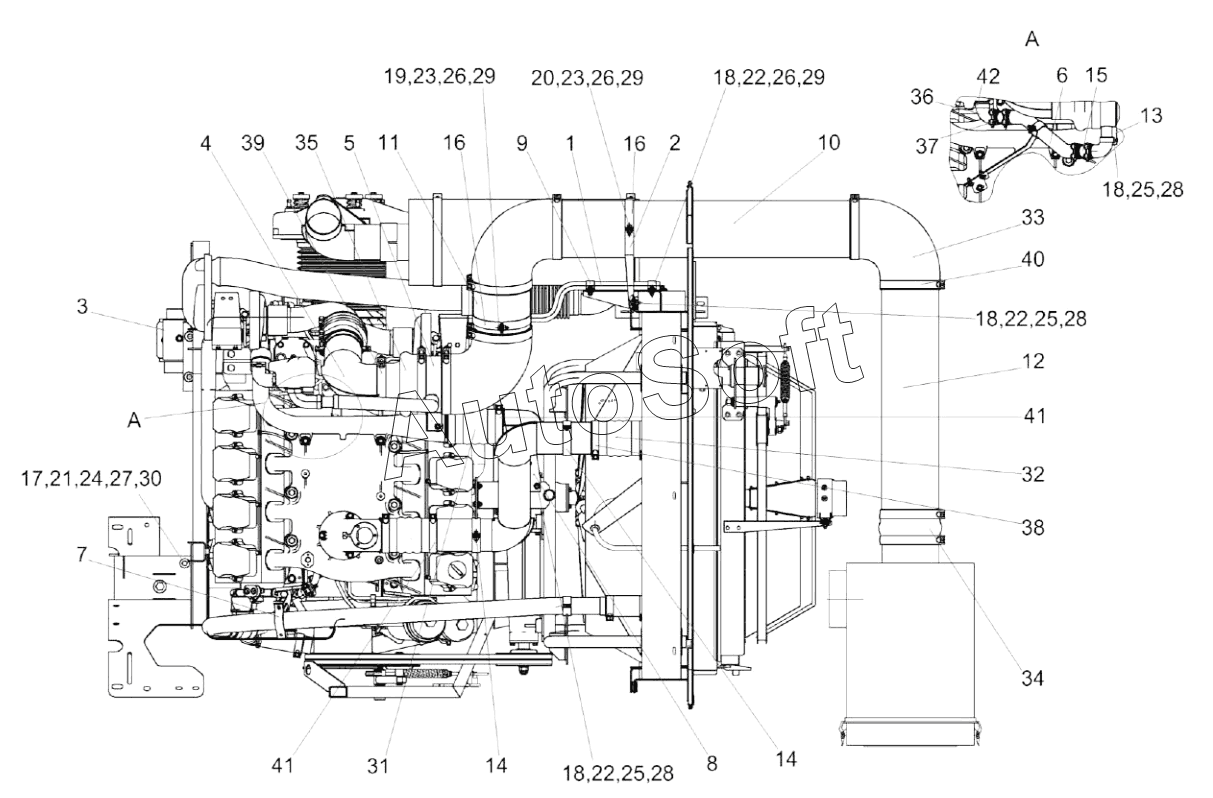

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Установка дизеля ОМ 502LA КВС-2-0150000В (лист 1)
32
22
22
22
23
23
24
25
25
25
26
26
26
27
28
28
28
29
29
29
30
31
21
33
34
35
36
37
38
39
40
41
41
42
11
1
2
3
4
5
6
7
8
9
10
КВС-2-0150000В
12
13
14
14
15
16
16
17
18
18
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150000В | К***В | Установка дизеля ОМ 502LA | |
| 1 | К***0 | Хомут | |
| 2 | К***А | Хомут | |
| 3 | К***А | Опора | |
| 4 | К***В | Труба верхняя | |
| 5 | К***Б | Патрубок | |
| 6 | Р***5 | Рукав 38х49-1,6-10362 | |
| 7 | К***1 | Хомут | |
| 8 | К***1 | Кронштейн | |
| 9 | К***7 | Хомут | |
| 10 | К***0 | Труба | |
| 11 | К***1 | Труба | |
| 12 | К***4 | Труба | |
| 13 | К***А | Кронштейн | |
| 14 | К***1 | Хомут | |
| 15 | К***4 | Патрубок | |
| 16 | К***1 | Хомут | |
| 17 | М***1 | Шайба | |
| 18 | Б***6 | Болт М8-6ex25-7796 | |
| 19 | Б***6 | Болт М10-6eх25-7796 | |
| 20 | Б***6 | Болт М10-6ex30-7796 | |
| 21 | Б***6 | Болт М12-6ex35-7796 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***8 | Шайба | |
| 29 | Ш***8 | Шайба C 10-6958 | |
| 30 | Ш***8 | Шайба | |
| 31 | П***2 | Патрубок | |
| 32 | П***0 | Патрубок | |
| 33 | П***5 | Патрубок | |
| 34 | П***8 | Патрубок | |
| 35 | П***0 | Патрубок | |
| 36 | П***0 | Патрубок | |
| 37 | Х***1 | Хомут | |
| 38 | Х***1 | Хомут | |
| 39 | Х***1 | Хомут | |
| 40 | Х***1 | Хомут | |
| 41 | Х***0 | Хомут A 005 997 1490 | |
| 42 | Х***2 | Хомут |
